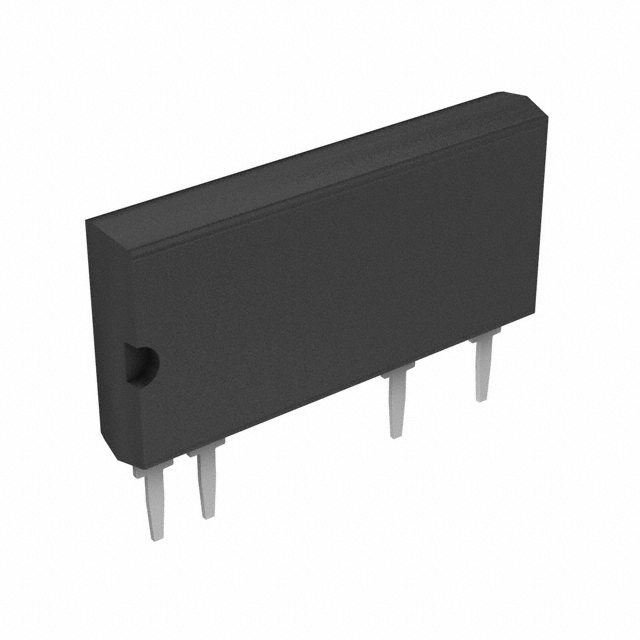

CPC1926Y

产品分类: 光电耦合器
厂牌: LITTELFUSE
产品描述: Solid State Relay 50mA 1.4V DC-IN 0.7A 250V AC/DC-OUT 4-Pin Power SIP Tube
供应商型号: SCE-CPC1926Y
供应商: 海外现货
标准整包数: 5
LITTELFUSE 光电耦合器 CPC1926Y

CPC1926Y概述

    # Clare i4-PAC™, ISOPLUS264, 和 Power SIP继电器产品技术手册

    产品简介


    Clare i4-PAC™, ISOPLUS264 和 Power SIP继电器是一款高性能的固态继电器(SSR),适用于多种高功率开关应用。这些继电器集成了Clare的光隔离技术和IXYS先进的功率MOSFET器件,提供了行业领先的可靠性、低驱动电流和无接触颤动等特性。这些继电器非常适合替代传统的电磁继电器(EMR),并在严苛的机械振动、冲击和磁场环境中表现出色。

    技术参数


    | 型号 | 输出类型 | 阻断电压 (VP) | 负载电流 (Arms) | 导通电阻 (Ohms) | 开关速度 (TON/TOFF) (ms) | 封装 | 热阻 (RθJC) (°C/W) |

    | CPC1908J | AC/DC | 60 | 8 | 0.3 | 20/5 | i4-PAC™ | 0.35 |
    | CPC1909J | AC/DC | 60 | 10 | 0.1 | 20/5 | ISOPLUS264 | 0.3 |
    | CPC1918J | AC/DC | 100 | 9 | 0.12 | 25/10 | ISOPLUS264 | 0.3 |
    | CPC1906Y | AC/DC | 60 | 2 | 0.3 | 10/5 | Power SIP | 1.5 |
    | CPC1708J | DC | 60 | 11 | 0.08 | 20/5 | i4-PAC™ | 0.35 |
    | CPC1709J | DC | 60 | 15 | 0.05 | 25/10 | ISOPLUS264 | 0.3 |

    产品特点和优势


    1. 可靠性:采用Clare专利的OptoMOS™架构,利用高效GaAlAs红外LED进行控制,提供了卓越的可靠性。
    2. 负载处理能力:能处理高达15Arms的负载电流,适用于各种高功率开关应用。
    3. 紧凑封装:提供i4-PAC™、ISOPLUS264 和 Power SIP三种封装选择,满足不同的设计需求。
    4. 低热阻:i4-PAC™ 和 ISOPLUS264 包装的热阻仅为0.30 °C/W,比传统外部安装的隔离材料具有更好的散热性能。
    5. 兼容性强:SIP封装允许针脚兼容其他功率固态继电器,方便设计师将Clare的产品集成到现有设计中。

    应用案例和使用建议


    这些继电器广泛应用于多种工业领域,例如电机控制、电源供应、机器人、医疗设备、交通运输设备、家用电器、工业控制、测试测量设备以及航空航天/国防等领域。
    使用建议
    - 在选择继电器时,根据具体应用的需求选择合适的型号和封装。
    - 考虑到热管理的重要性,确保有足够的散热措施,特别是在大电流负载下使用时。
    - 参考应用笔记AN-145,了解固态继电器与电磁继电器相比的优势。

    兼容性和支持


    - 这些继电器与Clare公司的其他产品高度兼容,适合多种设计需求。
    - Clare公司提供全面的技术支持,包括详细的安装指南、数据手册和技术支持服务,以确保客户能够顺利使用产品。

    常见问题与解决方案


    1. Q:如何处理过热问题?
    A:确保继电器周围有足够的空间进行散热。如果需要,可以添加散热片来提高散热效果。
    2. Q:如何确定最佳的工作电流范围?
    A:根据继电器的额定电流选择适当的负载电流,避免超过额定值。
    3. Q:如何判断继电器是否正常工作?
    A:使用万用表检查输入控制电流是否正常,并观察输出端是否有预期的电压变化。

    总结和推荐


    Clare i4-PAC™, ISOPLUS264 和 Power SIP继电器凭借其高可靠性、紧凑封装和出色的负载处理能力,在高功率开关应用中表现出色。无论是在恶劣环境下还是日常使用中,它们都能提供卓越的性能。对于那些寻求替代传统电磁继电器的应用,强烈推荐使用这些高性能的固态继电器。建议设计师们根据具体应用场景选择合适的型号和封装,确保系统稳定运行并获得最佳性能。

CPC1926Y参数

参数
下降时间 -
Vf-正向电压 -
输入类型 -
输出类型 -
最大输出电压 -
上升时间 -
导通时间 -
关闭时间 -
Vce-集电极-发射极饱和电压 -
通道数 -
电流传输比 -
隔离电压 -
最大输出电流 -
通用封装 SIP-4
包装方式 管装

CPC1926Y厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

CPC1926Y数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 光电耦合器 LITTELFUSE CPC1926Y CPC1926Y数据手册

CPC1926Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
