NSL-32SR3

产品分类: 光电耦合器
厂牌: ADVANCED PHOTONIX
产品描述: 2.5V 5ms 1 1.4KV 10ms(Tpy) 自由悬挂
供应商型号: 3692218
供应商: 海外现货
标准整包数: 1

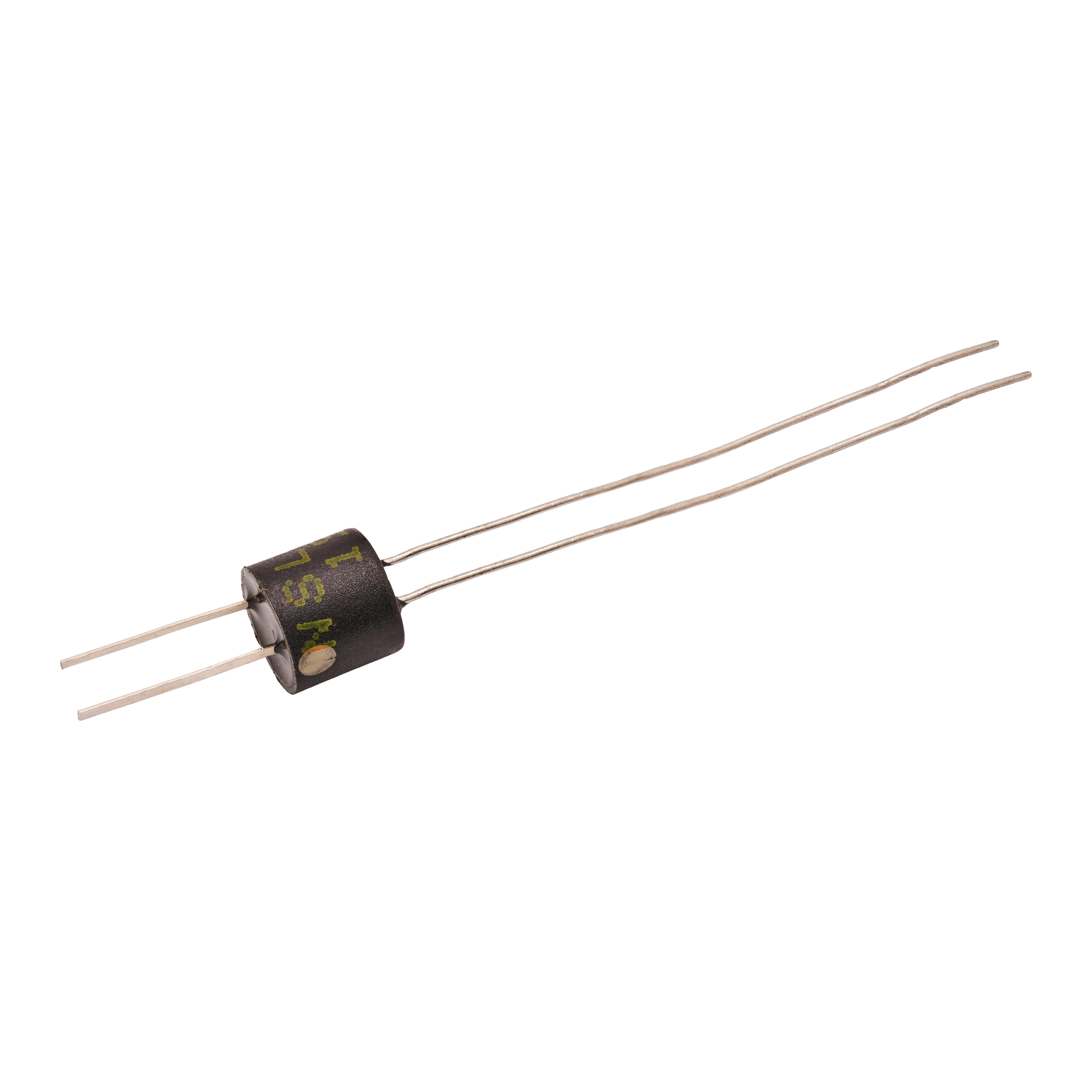

ADVANCED PHOTONIX 光电耦合器 NSL-32SR3

NSL-32SR3概述

    NSL-32SR3 光耦合器技术手册解析

    产品简介


    NSL-32SR3 是一款由Luna Optoelectronics生产的光电耦合器,主要应用于工业领域。该光耦合器采用光隔离方式,由一个LED输入端通过光学耦合连接到一个光敏电阻(photocell)。当LED电流关闭时,光敏电阻的阻值较高;而当LED电流打开时,其阻值会显著降低。这种设计确保了电路之间的电气隔离,从而提高了系统的稳定性和抗干扰能力。

    技术参数


    NSL-32SR3的主要技术参数如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | LED参数 |   |   |   |   |
    | 正向电流 | - | - | 25 | mA |
    | 正向电压 | - | - | 2.5 | V |
    | 反向电流 | - | - | 10 | µA |
    | 光敏电阻参数 |   |   |   |   |
    | 最大光敏电阻电压 | - | - | 60 | V |
    | 功耗 | - | - | 50 | mW |
    | 导通电阻 |   |   |   |   |
    | IF = 20mA 时的导通电阻 | - | - | 60 | Ω |
    | IF = 50mA 时的导通电阻 | 150 | - | Ω |
    | IF = -0.5V 直流电下的关断电阻 | 25 | - | MΩ |
    | 时间特性 |   |   |   |   |
    | 上升时间 | 5 | - | ms |
    | 衰减时间 | 10 | - | ms |
    此外,该光耦合器的工作温度范围为-40°C 至 +75°C,绝缘电压为2000V,满足军用测试标准(Mil-STD-750, Mil-STD-883)的要求。

    产品特点和优势


    NSL-32SR3 的主要优势包括:
    - 紧凑且防水的设计:提供了一种既可靠又耐用的封装。
    - 极低的导通电阻:在电流通过时能够保持很低的电阻,有助于提高效率。
    - 低正向电流需求:降低了功耗,延长了使用寿命。
    - 被动电阻输出:减少了对外部电源的需求,提高了系统的灵活性和可靠性。
    这些特点使其成为需要高可靠性和稳定性的工业应用的理想选择。

    应用案例和使用建议


    NSL-32SR3 常用于工业自动化控制系统中,如传感器信号隔离、电机控制等。具体应用案例包括工厂自动化系统、医疗设备、电源管理等领域。使用时建议遵循以下建议:
    - 确保光耦合器的工作电流不超过最大值,以避免损坏。
    - 使用适当的散热措施,特别是在高温环境下工作时。

    兼容性和支持


    该光耦合器与其他标准电子元件具有良好的兼容性,适用于多种应用场景。Luna Optoelectronics公司提供了详细的测试条件和程序指南,以确保产品符合军用标准要求。此外,公司还提供了技术支持和售后服务,确保用户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    - 问题1:光耦合器导通电阻不稳定。
    - 解决方案:检查驱动电流是否在推荐范围内,适当调整以确保正常工作。

    - 问题2:产品在高温环境中工作时性能下降。
    - 解决方案:在高温环境中使用时,应注意散热并按照规范进行线性降额。

    总结和推荐


    总体来看,NSL-32SR3是一款高性能、可靠的光电耦合器,适合用于需要高隔离度和稳定性的工业应用。它的优点在于紧凑的设计、低功耗、高可靠性以及广泛的适用范围。因此,强烈推荐使用此产品。
    通过以上解析,我们可以清楚地了解NSL-32SR3光耦合器的技术规格及其在各种应用中的表现。希望这些信息能帮助您更好地选择和使用这款产品。

NSL-32SR3参数

参数
输出类型 -
下降时间 10ms(Tpy)
Vce-集电极-发射极饱和电压 -
输入类型 -
关闭时间 -
上升时间 5ms
Vf-正向电压 2.5V
隔离电压 1.4KV
电流传输比 -
通道数 1
导通时间 -
最大输出电压 -
最大输出电流 -
安装方式 自由悬挂
零件状态 在售
包装方式 散装

NSL-32SR3厂商介绍

Advanced Photonix(APDN)是一家美国公司,专注于高速模拟光电产品的设计、制造和销售。APDN的产品主要分为以下几类:

1. 光电探测器:用于检测光信号并将其转换为电信号,广泛应用于通信、工业、医疗等领域。

2. 光电二极管:用于光通信、光存储、光传感等领域,具有高速、高灵敏度等特点。

3. 光电集成电路:将光电探测器与电子电路集成在一起,实现光信号的检测、处理和传输。

4. 光通信模块:用于实现光信号与电信号之间的转换,广泛应用于数据中心、网络通信等领域。

APDN的优势在于:

1. 技术领先:APDN拥有多项专利技术,产品性能处于行业领先地位。

2. 定制化服务:APDN可以根据客户需求提供定制化产品,满足不同应用场景的需求。

3. 质量可靠:APDN的产品经过严格的质量控制,确保产品的稳定性和可靠性。

4. 快速响应:APDN拥有快速的研发和生产能力,能够迅速响应市场变化和客户需求。

NSL-32SR3数据手册

厂牌 PDF简要描述 下载
ADVANCED PHOTONIX 光电耦合器 ADVANCED PHOTONIX NSL-32SR3 NSL-32SR3数据手册

NSL-32SR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
