JMR1024D15

产品分类: DC-DC稳压器
厂牌: XP POWER
产品描述: 2 15V 36V 9V 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号: 4541447
供应商: 海外现货
标准整包数: 1

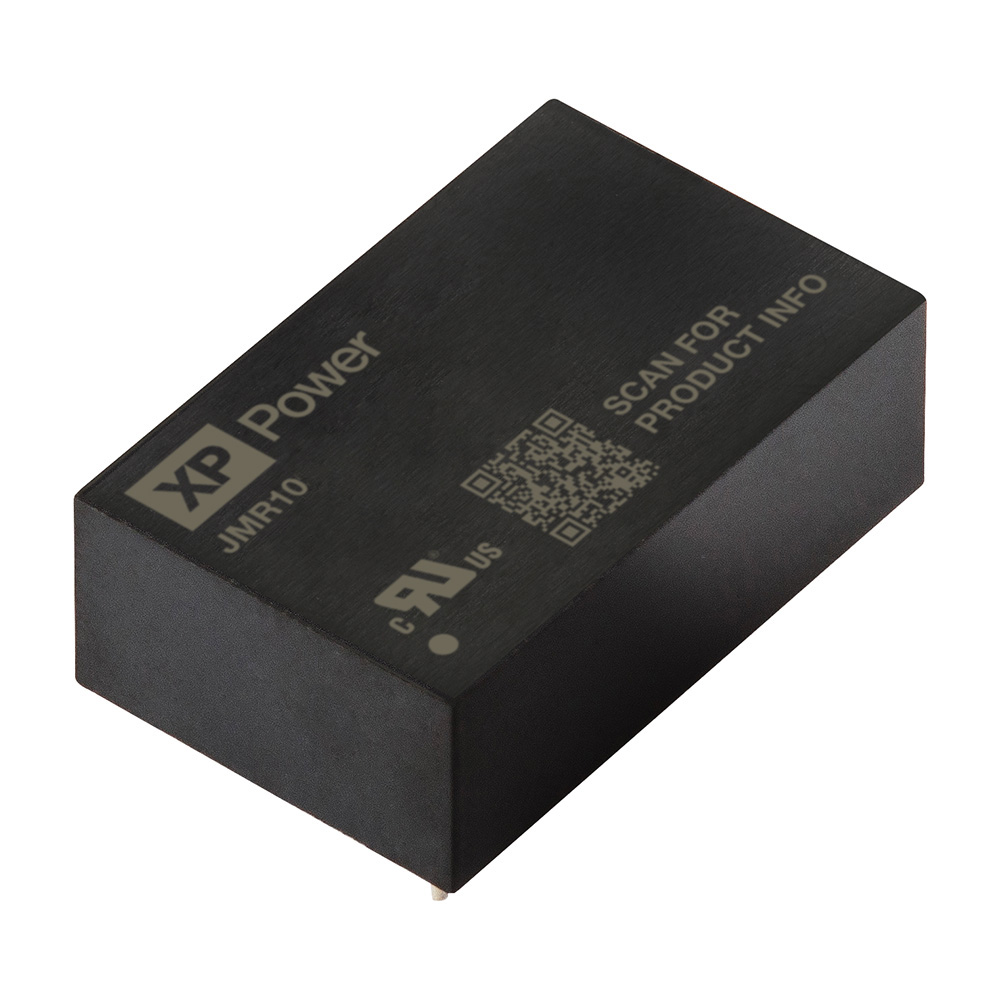

XP POWER DC-DC稳压器 JMR1024D15

JMR1024D15概述


    产品简介


    JMR10系列是超紧凑型医疗级DC-DC转换器,适用于PCB安装。该系列产品提供单输出和双输出电压,范围从5V到15V。这些转换器采用DIP24封装,具有4:1的输入电压范围,并且单输出版本支持±10%的输出调节。JMR10系列广泛应用于医疗领域,如成像、患者监测、手术设备、患者治疗和牙科。

    技术参数


    | 模型号 | 输入电压范围(V) | 输出电压(V) | 输出电流(mA) | 效率(%) | 空载输入电流(mA) | 最大电容负载(μF) |
    ||
    | JMR1012S05 | 4.5-18 | 5 | 2000 | 84.5 | 20 | 3300 |
    | JMR1012S12 | 12 | 833 | 86.5 | 20 | 964 | 470 |
    | JMR1012S15 | 15 | 666 | 87 | 20 | 957 | 330 |
    | JMR1012D05 | ±5 | ±1000 | 84.5 | 20 | 987 | ±1470 |
    | JMR1012D12 | ±12 | ±416 | 86.5 | 20 | 962 | ±680 |
    | JMR1012D15 | ±15 | ±333 | 87 | 20 | 957 | ±390 |
    | JMR1024S05 | 9-36 | 5 | 2000 | 85 | 6 | 3300 |
    | JMR1024S12 | 12 | 833 | 88 | 6 | 474 | 470 |
    | JMR1024S15 | 15 | 666 | 89 | 6 | 469 | 330 |
    | JMR1024D05 | ±5 | ±1000 | 85 | 6 | 491 | ±1470 |
    | JMR1024D12 | ±12 | ±416 | 88 | 6 | 473 | ±680 |
    | JMR1024D15 | ±15 | ±333 | 89 | 6 | 468 | ±390 |
    | JMR1048S05 | 18-75 | 5 | 2000 | 85 | 4 | 3300 |
    | JMR1048S12 | 12 | 833 | 88 | 4 | 237 | 470 |
    | JMR1048S15 | 15 | 666 | 88 | 4 | 237 | 330 |
    | JMR1048D05 | ±5 | ±1000 | 85 | 4 | 246 | ±1470 |
    | JMR1048D12 | ±12 | ±416 | 88 | 4 | 237 | ±680 |
    | JMR1048D15 | ±15 | ±333 | 88 | 4 | 237 | ±390 |

    产品特点和优势


    - 紧凑设计:采用DIP24封装,尺寸仅为31.8 x 20.3 x 10.2mm(1.25" x 0.8" x 0.4")。
    - 高效率:典型效率可达89%,空载功率低,延长电池寿命。
    - 宽输入电压范围:4:1的输入电压范围,适应不同电源需求。
    - 医疗安全认证:通过IEC60601-1医疗安全标准认证,具备2 x MOPP 5kVAC强化隔离。
    - 低泄漏电流:仅2μA,适合BF和CF等级的医疗应用。
    - 远程开关控制:可通过外部信号控制电源开关。
    - 保护机制:具备短路、过载和过压保护功能。

    应用案例和使用建议


    应用案例
    1. 医疗设备:JMR10系列广泛用于医疗成像设备、患者监测系统和手术设备。例如,在MRI扫描仪中,JMR10系列可以为高精度传感器供电,确保数据准确性。
    2. 工业自动化:在工业自动化设备中,JMR10系列可作为稳定可靠的电源模块,确保控制系统正常运行。
    使用建议
    - 散热管理:由于工作温度范围为-40°C至+100°C,建议在高温环境下使用时进行适当的散热处理。
    - 负载调整:根据负载变化调整输入电压,以保持最佳效率。例如,在高负载情况下,确保输入电压在额定范围内。
    - 输入滤波:为了减少输入端的纹波和噪声,建议使用合适的输入滤波电路。

    兼容性和支持


    - 兼容性:JMR10系列与多种医疗和工业设备兼容,适用于各种应用场合。
    - 支持服务:厂商提供3年保修服务,并针对具体应用提供技术支持和咨询服务。

    常见问题与解决方案


    1. 问题:电源启动延迟。
    - 解决方案:检查输入电压是否在规定范围内,确保输入端没有过多的电容负载。

    2. 问题:输出电压不稳定。
    - 解决方案:检查负载是否超出额定范围,适当调整负载或更换更稳定的电源模块。
    3. 问题:电源无法正常关闭。
    - 解决方案:检查远程开关控制线路是否正确连接,确保控制信号符合要求。

    总结和推荐


    JMR10系列DC-DC转换器凭借其紧凑的设计、高效率、宽输入电压范围以及医疗安全认证,成为医疗和工业应用的理想选择。其独特的功能和优势使其在市场上具有较强的竞争力。强烈推荐给需要高性能、可靠电源解决方案的应用场景,特别是在医疗和工业自动化领域。

JMR1024D15参数

参数
输出数量 2
最小输入电压 9V
同步整流器 -
开关频率 -
拓扑 -
最小输出电压 -
功能 -
输出类型 -
最大输入电压 36V
最大输出电压 15V
长*宽*高 31.8mm*20.3mm*10.2mm
安装方式 通孔安装
应用等级 医疗级,商用级
包装方式 管装

JMR1024D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JMR1024D15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC稳压器 XP POWER JMR1024D15 JMR1024D15数据手册

JMR1024D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
