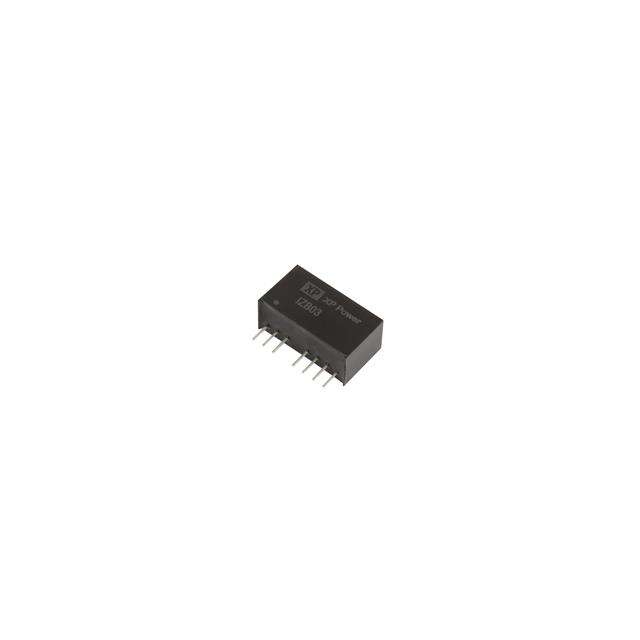

IZB0305S12

产品分类: DC-DC稳压器
厂牌: XP POWER
产品描述: 1 12V 9V 4.5V 通孔安装 22mm*9.5mm*12.5mm
供应商型号: DV-30373297
供应商: 海外现货
标准整包数: 1
XP POWER DC-DC稳压器 IZB0305S12

IZB0305S12概述

    IZB03 Series DC-DC Converter:高效隔离电源解决方案

    产品简介


    IZB03系列是3W功率等级的单输出、隔离式DC-DC转换器,适用于多种电路结构中电压轨的隔离需求,包括模拟、数字、数据和通信电路。本系列产品采用标准的“SIP8”封装,具有紧凑设计、高效率、1.5kV隔离、可选3kV隔离、远程启停、增强型纹波滤波功能和短路保护等特性。这些特性使其成为工业控制、机器人技术、通用电子设备等领域中的理想选择。

    技术参数


    - 输出功率:3W
    - 输入电压范围:4.5V~75VDC(分5V、12V、24V、48V四种型号)
    - 输出电压:3.3V至24VDC
    - 封装形式:SIP8
    - 隔离电压:1.5kVDC(可选3kVDC)
    - 短路保护:连续可恢复
    - 电磁兼容性:符合EN55032标准的传导和辐射发射限制
    - 工作温度范围:-40℃~+85℃
    - 寿命:3年

    产品特点和优势


    1. 高效率:最大效率可达84%,适合能源敏感的应用场合。
    2. 宽输入电压范围:2:1的输入电压范围,提高了适应不同电源条件的能力。
    3. 远程启停功能:通过远程控制端口可以方便地实现开启和关闭操作。
    4. 强化的纹波滤波功能:有效降低输出纹波,确保电源的稳定性。
    5. 严格的温度和湿度环境适应性:可在-40℃到+85℃的极端环境下工作。

    应用案例和使用建议


    IZB03系列DC-DC转换器广泛应用于各种电路系统中,如工业自动化、机器人控制、电信基础设施等。例如,在工业自动化控制系统中,它们可以用于为传感器、执行器等设备提供稳定的电源。为了更好地利用这款产品,建议:
    - 使用低ESR类型的电容器以进一步减少纹波。
    - 根据实际负载情况选择合适的模型和配置。

    兼容性和支持


    - 兼容性:该产品适用于大多数需要隔离式电源供应的应用场合,易于集成到现有系统中。
    - 厂商支持:提供详尽的技术文档和用户指南,以及长达三年的质保服务。

    常见问题与解决方案


    1. 输出纹波过高:
    - 解决方案:检查输入滤波电容是否足够大,并考虑增加10-22µF/50V的电容到纹波控制引脚8和-Vout之间。
    2. 无法正常启动:
    - 解决方案:确保远程启停功能的控制线正确连接,并检查是否存在过载或短路现象。

    总结和推荐


    IZB03系列DC-DC转换器凭借其高效能、广泛的输入电压范围、高可靠性及多功能性,成为众多电子设计的理想选择。无论是在严苛的工作环境中还是复杂的应用场景下,它都能提供稳定可靠的电源解决方案。强烈推荐使用IZB03系列DC-DC转换器,以满足各类工业和消费电子产品的需求。

IZB0305S12参数

参数
同步整流器 -
开关频率 -
输出类型 -
最大输出电压 12V
功能 -
拓扑 -
最小输入电压 4.5V
最小输出电压 -
最大输入电压 9V
输出数量 1
长*宽*高 22mm*9.5mm*12.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IZB0305S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IZB0305S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC稳压器 XP POWER IZB0305S12 IZB0305S12数据手册

IZB0305S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
