JTM2024D15

产品分类: DC-DC稳压器
厂牌: XP POWER
产品描述: 2 15V 36V 9V 通孔安装 50.8mm*25.4mm*10.2mm
供应商型号: DV-30241747
供应商: 海外现货
标准整包数: 1

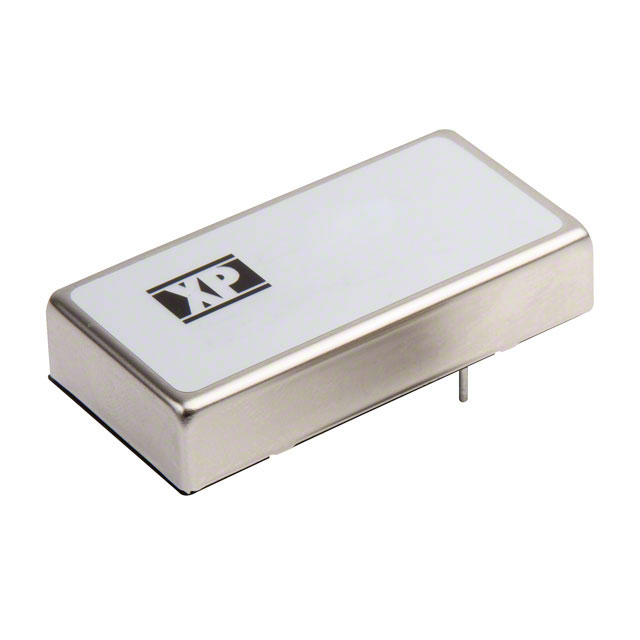

XP POWER DC-DC稳压器 JTM2024D15

JTM2024D15概述


    产品简介


    JTM系列电源模块是一款专为各种工业和商业应用设计的直流-直流转换器。它提供多种输入电压范围(24V和48V),以及单输出和双输出版本,适用于需要高效率、稳定输出的应用场合。该产品的主要功能包括宽输入电压范围、过压保护、远程开关控制和高标准隔离,使其成为在严苛环境下工作的理想选择。

    技术参数


    - 输入电压范围:
    - 24V(9-36VDC)
    - 48V(18-75VDC)
    - 输出电压: 见下表
    - 过电压保护:
    - 3.3V模型:3.9V典型
    - 5V模型:6.2V典型
    - 12V模型:15V典型
    - 15V模型:18V典型
    - ±5V模型:±6.2V典型
    - ±12V模型:±15V典型
    - ±15V模型:±18V典型
    - 过载保护: >120%的满载
    - 短路保护: 自动恢复
    - 温度系数: 0.02%/°C
    - 隔离电压: 1600 VDC输入到输出,1600 VDC输入到外壳,1600 VDC输出到外壳
    - 效率: 见下表
    - 启动时间: 20ms典型
    - 电磁兼容性(EMC): 符合EN55022标准,辐射和传导均达到A级

    产品特点和优势


    JTM系列电源模块的主要特点是宽输入电压范围、高隔离度(1600 VDC)、过压和过流保护功能以及高效的远程控制。这些特性使其非常适合于工业自动化、通信设备、医疗仪器等领域的应用。特别是其宽输入电压范围(4:1)可以适应不同的供电系统,减少了因电压波动导致的故障风险。

    应用案例和使用建议


    JTM系列电源模块广泛应用于工业自动化控制系统、通信设备以及医疗设备等领域。例如,在工业自动化系统中,它可以通过宽输入电压范围和高隔离度确保系统稳定运行;在通信设备中,它可以通过远程控制实现灵活的操作管理。为了最大化其性能,建议根据具体应用选择合适的输出电压和电流型号,并考虑适当的散热措施以保证长期稳定性。

    兼容性和支持


    JTM系列电源模块支持多种电气特性和广泛的输入电压范围,易于与其他标准设备集成。厂商提供三年质保服务,并且可以通过联系销售获取定制版本的支持,如非标准的远程开关控制等功能。

    常见问题与解决方案


    1. 问:如何进行远程控制?
    答:通过将逻辑电平信号(3.0-12.0V)连接到第6脚实现开启;通过将第2脚短接到第6脚实现关闭。
    2. 问:电源模块的最大负载是什么?
    答:最大负载取决于具体的输出电压和电流。见技术手册中相应的表格。
    3. 问:如何进行外部调节?
    答:通过在输出端并联一个小容量陶瓷电容器实现输出电压的微调。

    总结和推荐


    综上所述,JTM系列电源模块凭借其宽输入电压范围、高效率和多重保护机制,在多种应用环境中表现出色。特别适合于需要高可靠性的工业和商业应用场景。我们强烈推荐使用此款电源模块,尤其是对于需要在复杂环境中工作的设备。

JTM2024D15参数

参数
最大输出电压 15V
最小输入电压 9V
同步整流器 -
拓扑 -
功能 -
最大输入电压 36V
输出类型 -
输出数量 2
开关频率 -
最小输出电压 -
长*宽*高 50.8mm*25.4mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTM2024D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTM2024D15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC稳压器 XP POWER JTM2024D15 JTM2024D15数据手册

JTM2024D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 56.7288 ¥ 483.8967
5+ $ 53.8678 ¥ 459.4922
10+ $ 51.1832 ¥ 436.5929
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 483.89
