171030601

产品分类: DC-DC稳压器
厂牌: WURTH
产品描述: DCDC转换芯片, 降压转换器, 0.8 V, 6 V输出, 42 V输入, TO263 - 7EP
供应商型号: 2069416
供应商: 海外现货
标准整包数: 1

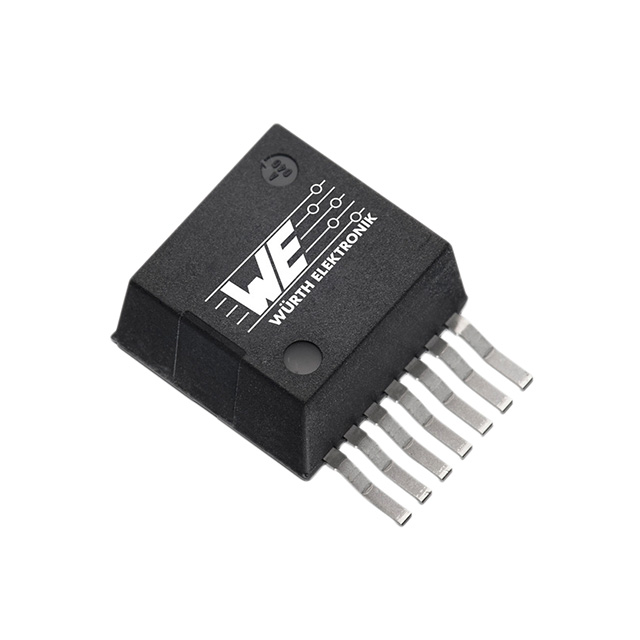

WURTH DC-DC稳压器 171030601

171030601概述

    MagI3C Power Module VDRM – Variable Step Down Regulator Module

    1. 产品简介


    产品类型:
    MagI3C Power Module VDRM 系列是Würth Elektronik eiSos GmbH & Co. KG 推出的一款可变降压调节器模块。
    主要功能:
    该模块提供一个集成的DC-DC电源,包括降压开关调节器和电感器,以实现高效能的输出电流供应。
    应用领域:
    适用于工业点对点直流到直流应用(例如9V, 12V, 18V 和 24V 工业铁轨)、工业设备、测试和测量设备、医疗应用、系统电源供应、DSPs, FPGAs, MCUs 和 MPUs 电源供应及I/O接口电源供应。

    2. 技术参数


    - 输入电压范围: 6V 至 42V
    - 输出电压范围: 0.8V 至 6V
    - 最大输出电流: 3A
    - 效率: 峰值效率高达 90%
    - 参考精度: ±2%
    - 低纹波: 输出电压纹波小于 10mVpp
    - 温度范围: 操作环境温度最高可达 105°C,结温范围为 -40°C 至 125°C
    - 保护机制: 包括过热保护、过流保护、短路保护、过电压保护、欠电压保护等
    - 封装形式: TO263-7EP (10.16 x 13.77 x 4.57mm)

    3. 产品特点和优势


    - 高效率: 峰值效率高达90%,适用于高性能需求的应用。
    - 多功能保护机制: 内置多种保护机制,确保长时间稳定运行。
    - 快速瞬态响应: 设计用于快速瞬态响应,适用于高速变化的应用场景。
    - 创新封装: 使用高功率密度的TO263-7EP封装,有助于提高热性能。
    - 无最小负载要求: 不需要最小负载即可正常运行。
    - 软启动功能: 支持软启动功能,减少电路启动时的冲击。

    4. 应用案例和使用建议


    应用案例:
    - 用于工业自动化设备中的电源管理,如工厂自动化系统中的传感器节点。
    - 在测试和测量设备中,用于提供稳定的电源供应。
    - 在医疗设备中,确保高可靠性且低纹波的电源供应。
    使用建议:
    - 考虑到模块的工作环境温度较高,建议在设计散热方案时要充分考虑,保证模块的长期稳定性。
    - 配合适当的外围元件,如输入和输出电容,可以进一步提高性能和可靠性。
    - 对于需要较高效率的应用,可以尝试调整外部电阻RON以优化工作频率。

    5. 兼容性和支持


    - 兼容性: 与同类模块如171012401, 171012402, 171032401, 171010601 和 171020601 相互兼容。
    - 支持和服务: Würth Elektronik 提供详细的技术文档和支持服务,帮助用户解决可能遇到的问题并提供专业的技术支持。

    6. 常见问题与解决方案


    - Q: 在高温环境下模块性能下降?
    - A: 请确保散热设计合理,可以增加散热片或者使用更大散热面积的PCB来提升散热效果。

    - Q: 出现过电压保护触发的情况?
    - A: 检查输入电压是否超过最大限制,并确认反馈网络配置正确。必要时重新校准输出电压。

    7. 总结和推荐


    总结:
    MagI3C Power Module VDRM 是一款集成了高效能和多种保护机制的降压调节器模块。它具有广泛的输入电压范围、高效率和出色的热性能,适用于各种工业和医疗应用。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,我们强烈推荐这款产品给需要高效、可靠电源管理解决方案的用户。对于要求严格的环境温度条件下的应用,建议进行充分的散热测试以确保最佳性能。

171030601参数

参数
开关频率 -
同步整流器 -
输出类型 Adjustable
最大输出电压 800mV~6V
最小输入电压 6V
输出数量 1
拓扑 -
功能 -
最大输入电压 42V
最小输出电压 800mV
长*宽*高 10.2mm*9.9mm*4.6mm
通用封装 TO-263-7
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

171030601厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

171030601数据手册

厂牌 PDF简要描述 下载
WURTH DC-DC稳压器 WURTH 171030601 171030601数据手册

171030601封装设计

查看详情并下载
Symbol
Footprint
3D Model
