VTM48EF096M025A00

产品分类: DC-DC稳压器
厂牌: VICOR
产品描述: 1 9.6V 55V 26V 贴片安装 32.5mm*22mm*6.7mm
供应商型号: VTM48EF096M025A00-ND
供应商: Digi-Key
标准整包数: 1

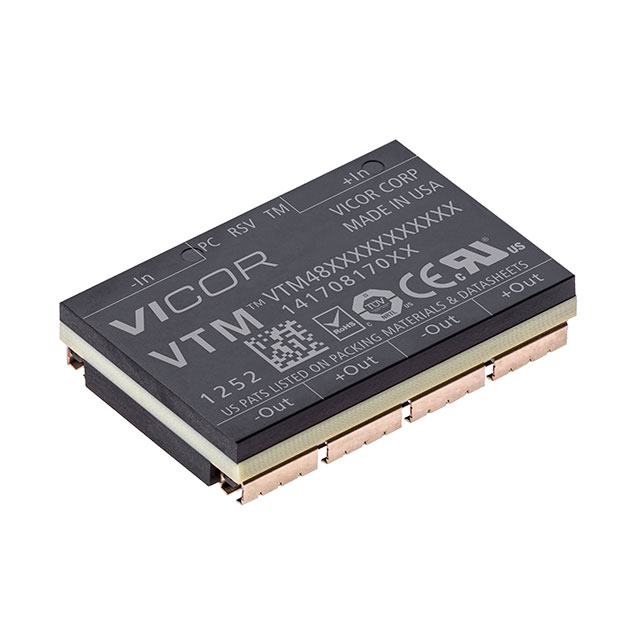

VICOR DC-DC稳压器 VTM48EF096M025A00

VTM48EF096M025A00概述

    VTMsine Amplitude Converter™: VTM48Ex096y025A00 产品综述

    产品简介


    VTM48Ex096y025A00是一款高效率(>95%)的电流倍增器,专为多种高密度电源需求设计。该设备利用Sine Amplitude Converter™(SAC)拓扑结构,能够从标准的48V或24V PRM™ Regulators输入实现25A的输出电流。它广泛应用于高端计算系统、自动化测试设备、通信系统等领域,显著提升了系统的功率密度和效率。

    技术参数


    - 输入电压范围:26至55VDC
    - 输出电压范围:无负载时为5.2至11.0V
    - 输出电流:25A(额定值),峰值电流可达37.5A
    - 转换效率:在48V输入下,满载效率可达95.8%
    - 工作温度:-40°C至125°C(T级)
    - 封装尺寸:长度32.5mm,宽度22mm,高度6.73mm
    - 重量:15.0g

    产品特点和优势


    - 高效率:超过95%,显著减少系统能耗
    - 高密度设计:每立方英寸可达85A,节省空间并提升功率密度
    - 保护功能:包含过压锁定、过流保护、短路保护和过温保护
    - 易用性:采用VI Chip®表面贴装技术,简化安装流程
    - ZVS/ZCS共振:通过零电压/零电流开关技术提高效率

    应用案例和使用建议


    VTM48Ex096y025A00适用于高密度、高性能的应用场景,如:
    - 高密度服务器系统:提供稳定且高效的电源供应,确保系统运行可靠性。
    - 自动化测试设备:支持大电流需求,确保设备长时间稳定运行。
    建议在使用时关注输入电压范围和保护机制,避免因操作不当导致损坏。

    兼容性和支持


    该产品与各种标准的PRM™调节器兼容,可直接通过PC接口进行控制和监测。供应商提供了详尽的技术文档和支持服务,帮助用户轻松集成和维护。

    常见问题与解决方案


    - 问题:启动失败
    - 解决方案:检查输入电压范围和VC信号输入是否符合要求。

    - 问题:过热
    - 解决方案:检查散热装置是否正常工作,确认通风口未被堵塞。

    总结和推荐


    VTM48Ex096y025A00凭借其高效率、高密度设计以及多重保护功能,在同类产品中表现出色。非常适合对电源质量和稳定性有较高要求的应用场合。强烈推荐在需要高性能电源供应的系统中使用。

VTM48EF096M025A00参数

参数
同步整流器 -
输出类型 -
开关频率 -
输出数量 1
最小输入电压 26V
最小输出电压 -
功能 -
最大输入电压 55V
拓扑 -
最大输出电压 9.6V
长*宽*高 32.5mm*22mm*6.7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

VTM48EF096M025A00厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

VTM48EF096M025A00数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC稳压器 VICOR VTM48EF096M025A00 VTM48EF096M025A00数据手册

VTM48EF096M025A00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 218.6184 ¥ 1829.5627
10+ $ 173.6488 ¥ 1453.2234
50+ $ 147.836 ¥ 1237.2025
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1829.56
直接购买
加入购物车
