首页  >  产品百科  >  ZVS-16DV

ZVS-16DV

产品分类: DC-DC稳压器
厂牌: UNITED AUTOMATION
产品描述: United Automation 能量调节器, 螺纹安装, 额定电流16A
供应商型号: 2143979
供应商: 海外现货
标准整包数: 1

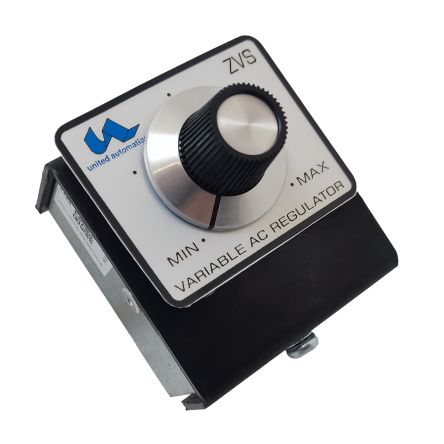

UNITED AUTOMATION DC-DC稳压器 ZVS-16DV

ZVS-16DV概述

    BURST FIRED AC ENERGY REGULATOR 110-230V AC 16A ZVS 16DV

    1. 产品简介


    BURST FIRED AC ENERGY REGULATOR 16DV(以下简称“16DV”) 是一款适用于手动比例控制的封闭式紧凑型能量调节器,能够提供双电压、16A的电流输出。它特别适合于电阻加热负载的控制,如烤箱、炉子、加热板、挤出机、成型机、空间加热器、锅炉、干燥器、焊接锅、熨斗、加热带、应力释放装置、熔炉及加热套等。这款调节器通过在零电压切换点触发脉冲来实现对电源的有效控制,从而确保完整的正弦波循环传递给电阻负载,防止快速电流变化并抑制射频干扰。

    2. 技术参数


    - 输入电压范围:110V 至 230V AC
    - 负载额定功率:电阻负载,230V 下 0.1 至 3.7 kW;110V 下 0.1 至 1.8 kW
    - 最大峰值重复电压:600V
    - 最高峰值重复电流:200A
    - 最大功率消耗:6W
    - 额定电流:16A
    - I²t熔断值:128 A²s
    - 最大允许电压波动:±10%
    - 重量:约 105g
    - 操作和存储温度范围:-20°C 至 +85°C
    - 隔离电压:2500V RMS
    - 最小供应电压:110V
    - 最大供应电压:230V

    3. 产品特点和优势


    16DV 能量调节器 的核心优势在于其能够在手动比例控制下实现精准的能量调节,从而避免射频干扰和其他常见问题。它采用无远程滤波要求的零电压切换(ZVS)控制方式,提供可靠的保护措施。此外,它具有高浪涌电流能力(26A),能够承受瞬时高负载冲击。这种设计不仅确保了产品的稳定性和可靠性,还显著提升了其市场竞争力。

    4. 应用案例和使用建议


    16DV 能量调节器广泛应用于各种工业和商业加热设备,例如电阻加热、烘烤和熔化应用。为确保最佳性能,建议根据具体应用需求选择合适的电缆尺寸(最大 CSA 2.5mm²),并确保安装符合当前的电气安全规范(如IEE BS7671)。此外,对于初始启动负载较大的设备,可能需要增加一定的安全系数以保障系统的稳定性。

    5. 兼容性和支持


    16DV 能量调节器与多种标准电气接口兼容,其安装和接线简便。该产品已获得 CE 认证,确保其满足欧盟相关指令要求。供应商 United Automation Limited 还提供了额外的文档和辅助资料,例如关于 EMC 指令的射频干扰滤波推荐(代码 X10229)、相角控制与爆燃火控的互动应用(代码 X10213),以及安全要求说明(代码 X10255),帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    1. 问题:设备启动时发生故障
    - 解决办法:检查电源电压是否在规定的范围内,并考虑增加熔断器的安全系数。
    2. 问题:过热警告
    - 解决办法:确保良好的通风条件,或者使用散热片以增强散热效果。
    3. 问题:接线错误导致无法正常工作
    - 解决办法:请参考产品手册正确连接接线,并确保接地良好。

    7. 总结和推荐


    综上所述,16DV 能量调节器 以其稳定的性能、灵活的控制能力和广泛的适用性,在众多工业加热应用场景中表现出色。尽管其价格相对较高,但考虑到其卓越的可靠性和耐用性,我们强烈推荐这一款高效能的电子元件产品。如果您正在寻找一款高性能的能量调节器,16DV 是您的理想选择。

ZVS-16DV参数

参数
最小输入电压 -
开关频率 -
最小输出电压 -
输出数量 -
最大输出电压 -
拓扑 -
功能 -
输出类型 -
同步整流器 -
最大输入电压 -
长*宽*高 58mm*55mm*36mm
安装方式 螺纹安装

ZVS-16DV厂商介绍

United Automation是一家领先的自动化解决方案提供商,专注于工业自动化领域,提供广泛的产品和服务。公司主营产品分类包括:

1. 控制系统:提供PLC(可编程逻辑控制器)、DCS(分布式控制系统)等,用于实现工业过程的自动化控制。

2. 驱动系统:包括变频器、伺服电机等,用于精确控制机械运动和速度。

3. 传感器与执行器:提供各种类型的传感器(如温度、压力、流量传感器)和执行器(如电磁阀、气缸),用于监测和控制工业过程。

4. 人机界面(HMI):提供操作面板和软件,用于监控和操作自动化系统。

5. 工业通讯:提供以太网、现场总线等通讯解决方案,实现设备间的信息交换。

United Automation的应用领域广泛,包括制造业、能源、化工、食品饮料、制药等多个行业。

United Automation的优势在于:

1. 技术创新:持续投入研发,提供先进的自动化技术和产品。

2. 定制化解决方案:根据客户需求提供定制化的自动化解决方案。

3. 全球服务网络:在全球范围内提供技术支持和服务。

4. 高品质产品:严格的质量控制,确保产品的可靠性和稳定性。

ZVS-16DV数据手册

厂牌 PDF简要描述 下载
UNITED AUTOMATION DC-DC稳压器 UNITED AUTOMATION ZVS-16DV ZVS-16DV数据手册

ZVS-16DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
