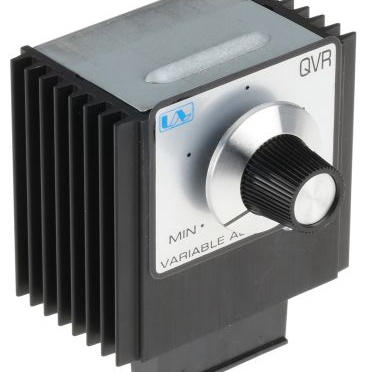

QVR-TB-RFI

产品分类: DC-DC稳压器
厂牌: UNITED AUTOMATION
产品描述: United Automation 交流调节器,带有 RFI 抑制, 面板安装
供应商型号: 2143963
供应商: 海外现货
标准整包数: 1

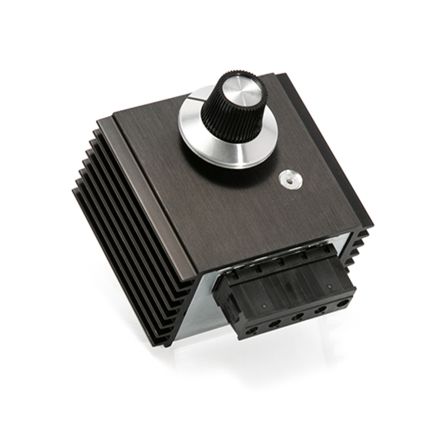

UNITED AUTOMATION DC-DC稳压器 QVR-TB-RFI

QVR-TB-RFI概述

    电子元器件产品技术手册

    产品简介


    本产品是一款紧凑型、坚固耐用的相角控制交流调压器,适用于单相230V交流电,最大电流为10A。它特别适合用于控制石英灯、电阻加热元件(串联或并联)以及某些感应负载(如变压器和电机)。这款调压器具备RFI滤波网络,符合电磁兼容性规定(EMC标准,A类),确保设备在工业应用中的稳定性和安全性。

    技术参数


    - 主控部件: Triac
    - 输入电压范围: 230VAC ±10%
    - 输出电压范围: 0-98%
    - 最大额定电流: 10A
    - 峰值浪涌电流: 320A(10毫秒)
    - 隔离电压: 2500Vrms
    - 最小启动电流: 200mA
    - 最大正向压降: 1.5V(在10A时)
    - 工作温度范围: 工作温度:-20°C至+65°C;存储温度:-20°C至+85°C
    - 接口规格: 配备插头式电源连接块、单孔固定装置
    - 热设计: 优化热散逸设计

    产品特点和优势


    - 紧凑且坚固: 专为工业应用设计,采用坚固材料制造。
    - 电磁兼容性强: 内置RFI滤波网络,符合EMC标准(A类)。
    - 安全保护: 具备热保护功能和大电流处理能力,适合高负载应用。
    - 灵活安装: 单孔固定,方便安装和维护。

    应用案例和使用建议


    应用场景
    - 工业加热系统: 石英灯、电阻加热元件的控制。
    - 加热/冷却系统: 比如烤箱、干燥机、挤出机模具等。
    - 变压器和电机控制: 特别适用于需要精确控制电流的应用场合。
    使用建议
    - 在安装过程中,考虑到初始开关瞬间可能出现的大电流冲击,建议适当增加安全系数。
    - 为了获得更好的散热效果,可选择安装额外的散热片。

    兼容性和支持


    - 本产品可直接与不同型号的石英灯和电阻加热元件配合使用,无需特殊适配。
    - 联合自动化有限公司提供安装、调试和技术支持服务。

    常见问题与解决方案


    - 问题: 初始启动时负载过大导致设备过载。
    - 解决方案: 增加熔断器的安全系数。

    - 问题: 温度超出限定值。
    - 解决方案: 确保设备周围有足够的散热空间,必要时加装散热器。

    总结和推荐


    该相角控制交流调压器以其强大的功能、优良的性能和良好的可靠性,在工业加热和控制领域有着广泛的应用前景。对于需要精确控制单相交流电的工业应用,该产品是理想的选择。联合自动化有限公司提供了全面的技术支持和服务,使得产品易于安装和使用。强烈推荐该产品给需要进行精确电气控制的专业人士和企业。
    通过结合这些特点和优势,您可以有效地管理和控制您的电力负荷,实现更高的效率和可靠性。

QVR-TB-RFI参数

参数
功能 -
输出数量 -
拓扑 -
同步整流器 -
最小输出电压 -
最小输入电压 -
输出类型 -
最大输出电压 -
最大输入电压 -
开关频率 -
长*宽*高 78mm*65mm*65mm
安装方式 面板安装

QVR-TB-RFI厂商介绍

United Automation是一家领先的自动化解决方案提供商,专注于工业自动化领域,提供广泛的产品和服务。公司主营产品分类包括:

1. 控制系统:提供PLC(可编程逻辑控制器)、DCS(分布式控制系统)等,用于实现工业过程的自动化控制。

2. 驱动系统:包括变频器、伺服电机等,用于精确控制机械运动和速度。

3. 传感器与执行器:提供各种类型的传感器(如温度、压力、流量传感器)和执行器(如电磁阀、气缸),用于监测和控制工业过程。

4. 人机界面(HMI):提供操作面板和软件,用于监控和操作自动化系统。

5. 工业通讯:提供以太网、现场总线等通讯解决方案,实现设备间的信息交换。

United Automation的应用领域广泛,包括制造业、能源、化工、食品饮料、制药等多个行业。

United Automation的优势在于:

1. 技术创新:持续投入研发,提供先进的自动化技术和产品。

2. 定制化解决方案:根据客户需求提供定制化的自动化解决方案。

3. 全球服务网络:在全球范围内提供技术支持和服务。

4. 高品质产品:严格的质量控制,确保产品的可靠性和稳定性。

QVR-TB-RFI数据手册

厂牌 PDF简要描述 下载
UNITED AUTOMATION DC-DC稳压器 UNITED AUTOMATION QVR-TB-RFI QVR-TB-RFI数据手册

QVR-TB-RFI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 596.4881
5+ ¥ 551.3455
10+ ¥ 535.8374
库存: 33
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 596.48
