XC9265B281MR-G

产品分类: DC-DC稳压器
产品描述: Buck Yes Fixed 1 2.8V 2.8V 6V 2V SOT-25 贴片安装,黏合安装
供应商型号: 3535758
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XC9265B281MR-G

XC9265B281MR-G概述

    XC9265 系列超低功耗同步降压式脉冲频率调制(PFM)DC/DC 转换器

    产品简介


    XC9265系列是一款超低功耗同步整流型脉冲频率调制(PFM)降压式直流-直流(DC/DC)转换器。该系列产品内置0.4Ω(典型值)的P沟道驱动器和0.4Ω(典型值)的N沟道同步开关晶体管,设计上允许使用陶瓷电容器。其脉冲频率调制(PFM)控制方式使得静态电流极低,适用于需要高效率和长电池寿命的便携式设备,如可穿戴设备、智能仪表、蓝牙单元、能量采集设备、后备电源电路、便携式游戏机以及配备单节锂离子电池的设备。

    技术参数


    XC9265系列的主要技术规格如下:
    - 输入电压范围:2.0V 至 6.0V
    - 输出电压设置:1.0V 至 4.0V(精度±2.0%,以0.05V为步长)
    - 输出电流:200mA(XC9265A/C);50mA(XC9265B/D)
    - 驱动器晶体管电阻:0.4Ω(P沟道驱动晶体管);0.4Ω(N沟道同步整流开关晶体管)
    - 供电电流:1.8V输出时典型值为0.50μA
    - 控制方式:PFM控制
    - 高速瞬态响应:50mV(输入电压3.6V,输出电压1.8V,负载电流从10μA至50mA)
    - PFM切换电流:330mA(XC9265A/C),180mA(XC9265B/D)
    - 功能:短路保护,陶瓷电容器兼容性
    - 工作环境温度范围:-40°C 至 +85°C

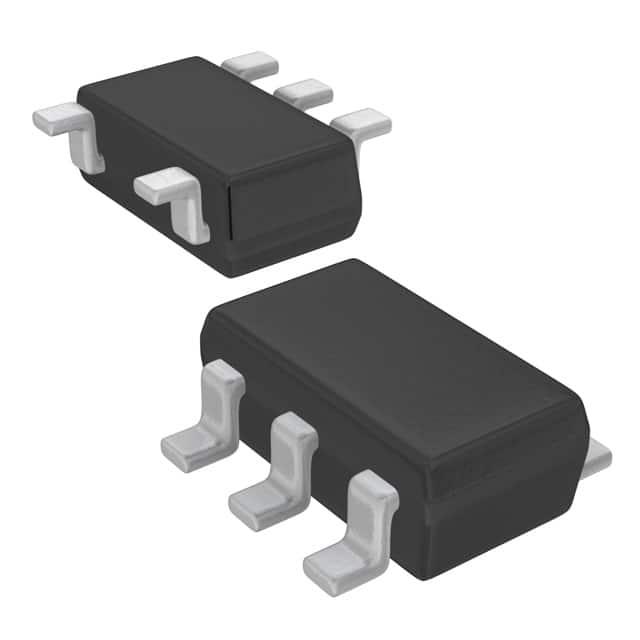

    - 封装:SOT-25,USP-6EL

    产品特点和优势


    XC9265系列具有以下独特功能和优势:
    - 极低静态电流,适合长时间运行的便携式设备
    - 支持宽泛的输入电压范围(2.0V至6.0V),适用于多种应用
    - 内置UVLO(欠压锁定)功能,在输入电压过低时自动关闭,确保安全操作
    - 带有CL放电功能的产品能够通过内部开关将输出端的电容放电,快速恢复到地电平
    - 高度集成化,只需外部电感和输入输出电容即可构成降压电路
    - 操作灵活,支持多种输出电压设置(0.05V步进)
    - 温度特性良好,适应各种工作环境

    应用案例和使用建议


    XC9265系列广泛应用于各类对低功耗有严格要求的应用场景中,如智能手表、智能手机、可穿戴健康监测设备、游戏机、以及其他便携式设备。为了充分利用该产品的性能,建议在设计时充分考虑其输入输出电压的范围和静态电流的要求,同时合理布局电路以减少不必要的损耗。

    兼容性和支持


    XC9265系列与多数常用的陶瓷电容器兼容,无需特殊调整即可轻松集成。此外,该产品符合欧盟RoHS标准,不含卤素和锑,环保且无铅。厂商通常会提供详细的文档和支持服务,包括电路设计指南、测试报告和技术支持热线。

    常见问题与解决方案


    - Q: 如何选择正确的输出电压?
    - A: 根据具体应用需求,选择合适的输出电压设置,一般在1.0V至4.0V之间,以0.05V为步长进行设定。

    - Q: 在高温环境下运行时需要注意什么?
    - A: 在高温环境下使用时,确保散热措施到位,避免超过最大额定温度限制(+85°C)。可以采用散热片或者PCB布局优化来提高散热效果。

    总结和推荐


    XC9265系列DC/DC转换器凭借其超低功耗、高效率和多功能特性,是便携式和低功耗应用的理想选择。无论是从功耗管理还是成本效益来看,这款产品都表现优异。强烈推荐在需要高效率电源管理和长电池寿命的应用中采用XC9265系列。

XC9265B281MR-G参数

参数
输出数量 1
输出类型 Fixed
最大输出电压 2.8V
最小输出电压 2.8V
最大输入电压 6V
同步整流器 Yes
开关频率 -
拓扑 Buck
最小输入电压 2V
功能 Step-Down
通用封装 SOT-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC9265B281MR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9265B281MR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9265B281MR-G XC9265B281MR-G数据手册

XC9265B281MR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.9577
10+ ¥ 6.0286
100+ ¥ 5.4016
500+ ¥ 5.3051
1000+ ¥ 5.2087
3000+ ¥ 5.2087
6000+ ¥ 5.2087
库存: 2924
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.95
