XC9271A085QR-G

产品分类: DC-DC稳压器
产品描述: Buck No 500KHz Adjustable 1 12V 1.2V 30V 7V SOPFD-8 贴片安装,黏合安装
供应商型号: J-TORE-0058609
供应商: Chip1stop
标准整包数: 1

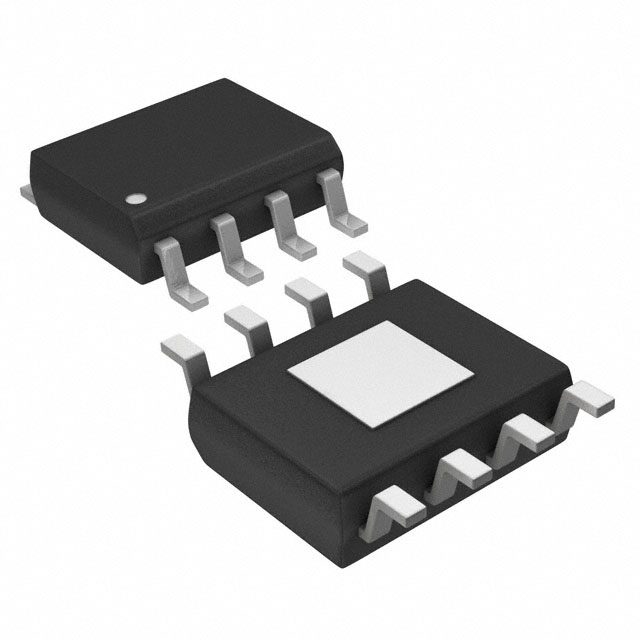

TOREX SEMICONDUCTOR DC-DC稳压器 XC9271A085QR-G

XC9271A085QR-G概述

    # XC9270/XC9271系列降压DC/DC转换器技术手册

    产品简介


    XC9270/XC9271系列是内置驱动器晶体管的30V电源管理芯片,适用于车载导航系统、车载音响及工业设备等领域。该系列产品集成了内部N沟道驱动器晶体管,可实现高达30V的工作电压和2.0A的最大输出电流,通过内建软启动电路、过流保护和热关断等功能,确保高效、安全的电力供应。

    技术参数


    主要

    技术参数


    - 输入电压:7~30V
    - 反馈电压(FB):0.8V (±2%)
    - 振荡频率:300kHz 或 500kHz
    - 最大输出电流:2.0A
    - 控制方法:XC9270为PWM控制;XC9271为PWM/PFM控制
    - 软启动时间:通过外部电容设定
    - 保护电路:过流保护(典型值3.2A)
    - 软启动:外部电容器设置
    - 热关断:具备
    - 操作环境温度范围:-40℃至+105℃
    - 封装形式:SOP-8FD
    - 环保认证:符合欧盟RoHS标准,无铅

    产品特点和优势


    XC9270/XC9271系列的主要优势包括:
    - 高效率:可达91%,适用于多种负载条件。
    - 高稳定性:内置参考电压源和温度补偿,确保输出电压稳定。
    - 灵活的控制方式:XC9270为纯PWM控制,而XC9271提供PWM/PFM控制以优化轻载时的效率。
    - 多功能保护机制:具备过流、短路、热关断等多种保护措施,确保设备安全运行。
    - 易于设计和集成:内置驱动器晶体管,只需少量外部元件即可完成设计。

    应用案例和使用建议


    典型应用
    XC9270/XC9271系列广泛应用于汽车电子、工业自动化设备等领域。如在车载导航系统中,可为复杂的传感器和处理器提供稳定的电力供应。
    使用建议
    1. 选择合适的输出电压:根据系统需求调整反馈电阻RFB1和RFB2的阻值。
    2. 优化输入电压范围:考虑输入电压的波动范围,选择适合的型号(XC9270或XC9271)。
    3. 软启动时间的设定:根据应用需求,通过外部电容设定合适的软启动时间,防止启动瞬间的电流冲击。
    4. 散热设计:由于IC在工作过程中会产生热量,需要进行适当的散热处理,保证其正常运行。

    兼容性和支持


    XC9270/XC9271系列具有良好的兼容性,支持多种外部组件配置,且符合欧盟RoHS标准。制造商提供了详尽的技术支持和维护服务,帮助用户解决设计和使用中可能遇到的问题。

    常见问题与解决方案


    1. Q:如何调整输出电压?
    - A: 通过改变反馈电阻RFB1和RFB2的阻值来调整输出电压。

    2. Q:启动时出现大电流冲击怎么办?
    - A: 在启动时使用较长的软启动时间,通过增加外部电容来实现。

    3. Q:温度过高导致热关断怎么办?
    - A: 检查散热设计,确保有足够的散热面积,并考虑使用更大的散热片。

    总结和推荐


    综上所述,XC9270/XC9271系列是适用于多种应用场景的高效、稳定、安全的电源管理芯片。其优秀的性能和多样化的功能使其在市场上具备较强的竞争力。我们强烈推荐此系列用于各类汽车电子和工业设备中,能够有效提升系统的整体性能和可靠性。

XC9271A085QR-G参数

参数
输出数量 1
最大输出电压 12V
功能 Step-Down
最小输出电压 1.2V
最小输入电压 7V
最大输入电压 30V
同步整流器 No
输出类型 Adjustable
开关频率 500KHz
拓扑 Buck
通用封装 SOPFD-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC9271A085QR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9271A085QR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9271A085QR-G XC9271A085QR-G数据手册

XC9271A085QR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1735 ¥ 18.3661
10+ $ 1.0605 ¥ 8.9612
50+ $ 0.966 ¥ 8.1627
100+ $ 0.749 ¥ 6.6455
200+ $ 0.7 ¥ 6.2108
库存: 554
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.36
