XC9247B75CMR-G

产品分类: DC-DC稳压器
产品描述: Buck No 1.2MHz Adjustable 1 5.6V 1.5V 16V 8V SOT-26W 贴片安装,黏合安装
供应商型号: 3535694
供应商: 海外现货
标准整包数: 1

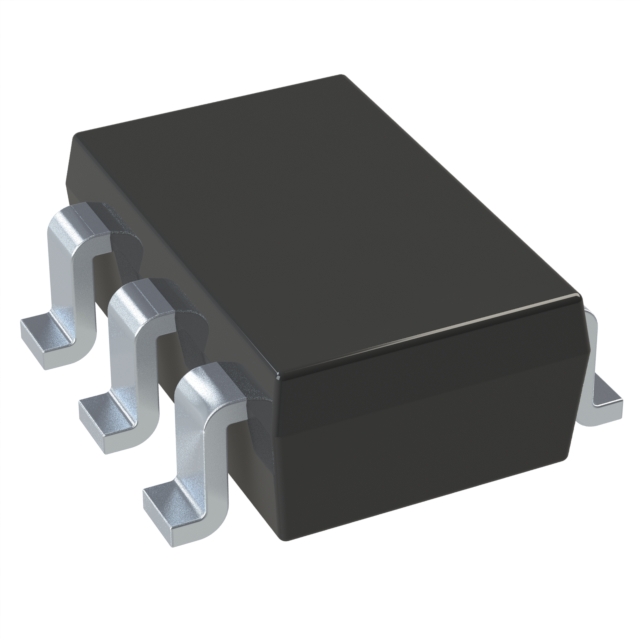

TOREX SEMICONDUCTOR DC-DC稳压器 XC9247B75CMR-G

XC9247B75CMR-G概述

    XC9246/XC9247系列降压DC/DC转换器

    1. 产品简介


    XC9246/XC9247系列是专为16V输入电压设计的降压DC/DC转换器,内置驱动晶体管。它们的主要功能是在输出电流高达1A的情况下提供高效稳定的电源供应。该系列适用于小陶瓷电容,并可自由设置输出电压,通过外部连接电阻调节。具有1.2MHz的内部开关频率,适合使用小型外部组件。XC9246系列采用PWM控制方式,而XC9247系列则采用自动PWM/PFM切换控制,以确保全负载范围内的快速响应、低纹波和高效率。

    2. 技术参数


    - 输入电压:4.5V~16V(根据具体型号)
    - 输出电压范围:1.2V~5.6V(VFB=1.0V)
    - 输出电流:1A(VIN≥6V且VOUT/VIN≤50%)
    1A(VIN<6V且VOUT/VIN≤40%)
    - 效率:90%(VIN=12V,VOUT=5V,IOUT=200mA)
    - 振荡频率:1.2MHz
    - 最大占空比:80%
    - 软启动时间:内部固定1.5ms,可通过RC电路调节
    - 控制方法:PWM控制(XC9246);PWM/PFM自动切换控制(XC9247)
    - 保护电路:电流限制(内含闭锁)、热关断、短路保护
    - UVLO:4.15V、5.65V、7.65V
    - 输出电容器:陶瓷电容器兼容
    - 工作环境温度:-40℃~+85℃
    - 封装形式:USP-6C、SOT-26W
    - 环保:符合欧盟RoHS标准,无铅

    3. 产品特点和优势


    XC9246/XC9247系列具备高效、稳定的电源供应能力,且支持低纹波、快速响应和宽泛的工作负载范围。其内置的多种保护机制(如电流限制、热关断和短路保护)使得其具有高度的可靠性和安全性。此外,通过PWM/PFM自动切换控制,能有效提升全负载范围内的性能表现,尤其适用于要求高效稳定的电子系统。

    4. 应用案例和使用建议


    - 应用案例:
    - LCD电视
    - BD/HDD录像机
    - 机顶盒
    - 家用视频游戏机
    - 多功能打印机

    - 使用建议:
    - 针对需要高效稳定电源的应用,建议选择XC9247系列以获得更佳的负载响应。
    - 使用合适的电感值(L)可以进一步优化输出电压范围。例如,对于1.2V至3.5V的输出电压,推荐使用3.3μH或4.7μH的电感;对于超过5.6V的输出电压,推荐使用6.8μH的电感。
    - 软启动时间可以通过调整外部的电阻和电容来设定,以适应不同的启动需求。

    5. 兼容性和支持


    XC9246/XC9247系列支持与多种其他电子元器件和设备的兼容使用。厂商提供了全面的技术支持和维护服务,包括技术文档、样本应用电路和故障排除指南,确保用户能够方便快捷地解决问题。

    6. 常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决办法:检查连接的电阻和电容值是否正确,并确认输入电压是否在规定的范围内。
    - 问题:软启动时间不准确
    - 解决办法:调整EN/SS引脚上的外部电阻和电容值,使其满足设定的时间要求。
    - 问题:过流保护频繁触发
    - 解决办法:确保负载电流在安全范围内,检查是否连接有合适的外部组件。

    7. 总结和推荐


    XC9246/XC9247系列提供了出色的性能和广泛的适用性,尤其适用于需要高效稳定电源供应的场合。其内置的各种保护机制和自动切换控制功能确保了系统的长期可靠运行。我们强烈推荐这一系列产品给寻求高效、稳定电源解决方案的设计者和制造商。
    XC9246/XC9247系列降压DC/DC转换器凭借其高效率、稳定性以及广泛的应用场景,无疑是市场上极具竞争力的产品之一。如果您正在寻找一个可靠的电源管理解决方案,不妨考虑一下XC9246/XC9247系列。

XC9247B75CMR-G参数

参数
最大输入电压 16V
输出数量 1
功能 Step-Down
开关频率 1.2MHz
最小输出电压 1.5V
输出类型 Adjustable
拓扑 Buck
最大输出电压 5.6V
最小输入电压 8V
同步整流器 No
通用封装 SOT-26W
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC9247B75CMR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9247B75CMR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9247B75CMR-G XC9247B75CMR-G数据手册

XC9247B75CMR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.0119
10+ ¥ 6.0697
50+ ¥ 6.0697
100+ ¥ 5.4384
250+ ¥ 5.4384
500+ ¥ 5.3413
1000+ ¥ 5.2442
2500+ ¥ 5.2442
库存: 756
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.01
