首页  >  产品百科  >  XC9282B12E1R-G

XC9282B12E1R-G

产品分类: DC-DC稳压器
产品描述: Buck Yes 6MHz Fixed 1 1.2V 1.2V 5.5V 2.5V SMAL 贴片安装,黏合安装
供应商型号: 3535835RL
供应商: element14
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XC9282B12E1R-G

XC9282B12E1R-G概述

    XC9281/XC9282系列:极小尺寸600mA降压DC/DC转换器

    产品简介


    XC9281/XC9282系列是采用了HiSAT-COT控制的极小尺寸600mA同步整流降压DC/DC转换器。适用于需要小型化和低轮廓安装面积的设备,如智能手机、无线耳机、可穿戴设备、数码相机等。这些转换器能够在高输入电压范围内保持高效稳定输出,并且具备快速瞬态响应,适合对瞬态响应和输出电压稳定性要求高的应用场合,如FPGA。

    技术参数


    - 输入电压范围:2.5V ~ 5.5V
    - 输出电压范围:
    - 0.7V ~ 1.15V(±2.0%)
    - 1.2V ~ 3.6V(±1.5%)
    - 输出电流:600mA
    - 待机电流:
    - XC9281:948μA(典型值)
    - XC9282:17.6μA(典型值)
    - 振荡频率:4MHz, 6MHz
    - 效率(fOSC=4MHz):90.0%(VIN=3.7V, VOUT=1.8V, IOUT=200mA)
    - 控制方法:HiSAT-COT控制
    - XC9281:PWM控制
    - XC9282:PWM/PFM自动切换控制
    - 保护功能:电流限制、软启动、欠压锁定
    - 输入/输出电容:陶瓷电容
    - 工作环境温度:-40℃ ~ +105℃

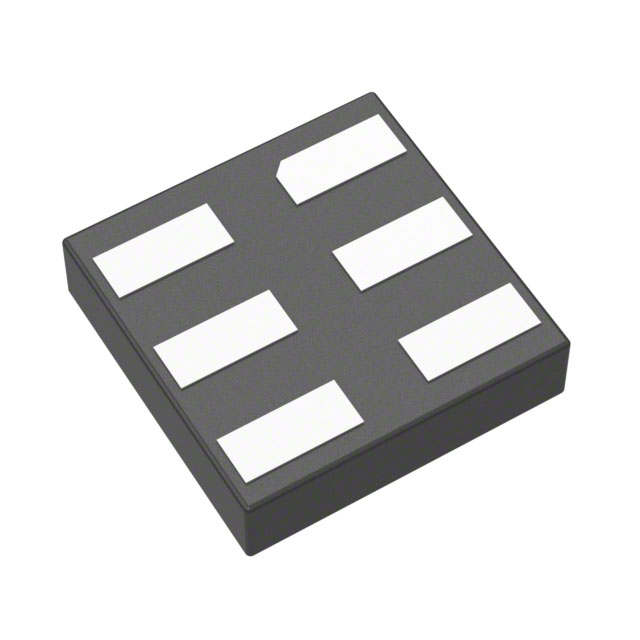

    - 封装形式:LGA-6B01(1.2 x 1.2 x 0.3mm),WLP-5-06(0.88 x 0.96 x 0.33mm)
    - 环境标准:符合欧盟RoHS规范,无铅

    产品特点和优势


    XC9281/XC9282系列的核心优势在于其采用的HiSAT-COT控制技术,实现了高速瞬态响应,即使在轻负载情况下也能保持高效的电源管理。此外,小巧的封装尺寸使其非常适合需要占用空间小的应用场合。这些转换器在高输入电压范围内依然能保持稳定的输出电压,具备出色的负载瞬态响应能力,特别适用于对瞬态响应和输出电压稳定性要求高的设备,如移动设备和便携式游戏机。

    应用案例和使用建议


    XC9281/XC9282系列在多种设备中有广泛应用,如智能手机、无线耳机、可穿戴设备、数码相机、模块电源等。对于智能手机和平板电脑而言,选择合适的外部组件可以实现高效的小型化设计。在使用这些转换器时,建议选用陶瓷电容作为输入和输出电容,以获得更佳的瞬态响应和效率。

    兼容性和支持


    XC9281/XC9282系列提供了两种不同的控制模式,即PWM和PWM/PFM自动切换模式。这使得它们能够兼容不同的应用场景,灵活应对各种负载变化。此外,供应商通常会提供详尽的技术支持文档和开发指南,帮助用户更好地利用这些转换器。

    常见问题与解决方案


    1. 待机电流过高
    - 解决方法:检查电路连接是否正确,确认是否存在寄生路径导致额外功耗。
    2. 输出电压不稳定
    - 解决方法:调整误差放大器的补偿网络,确保相位补偿电路正常工作。
    3. 瞬态响应不佳
    - 解决方法:增加陶瓷电容的容量或选用更高频振荡的型号以改善瞬态响应。

    总结和推荐


    XC9281/XC9282系列以其独特的HiSAT-COT控制技术和高效稳定的性能,成为当前市场上极具竞争力的DC/DC转换器之一。它不仅适用于移动设备和便携式设备,还广泛应用于各种需要高精度和高稳定性的场景。强烈推荐使用XC9281/XC9282系列来提升产品设计的性能和可靠性。

XC9282B12E1R-G参数

参数
开关频率 6MHz
最大输入电压 5.5V
拓扑 Buck
输出数量 1
最大输出电压 1.2V
同步整流器 Yes
功能 Step-Down
输出类型 Fixed
最小输入电压 2.5V
最小输出电压 1.2V
通用封装 SMAL
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

XC9282B12E1R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9282B12E1R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9282B12E1R-G XC9282B12E1R-G数据手册

XC9282B12E1R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.987
10+ ¥ 6.1302
100+ ¥ 4.61
500+ ¥ 3.65
1000+ ¥ 2.91
2500+ ¥ 2.9
库存: 4980
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.98
