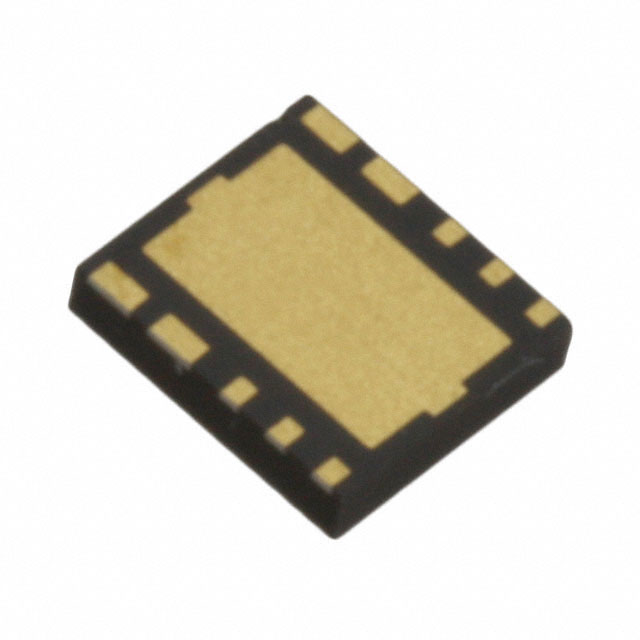

XC9128D45CDR-G

产品分类: DC-DC稳压器
产品描述: Boost Yes 1.2MHz Adjustable 1 5.3V 1.8V 6V 800mV USP-10B 贴片安装,黏合安装
供应商型号: XC9128D45CDR-G
供应商: 国内现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XC9128D45CDR-G

XC9128D45CDR-G概述

    XC9128/XC9129 系列电子元器件产品技术手册

    1. 产品简介


    XC9128/XC9129系列 是一款由内置0.2Ω(典型值)N沟道驱动晶体管和同步0.2Ω(典型值)P沟道开关晶体管组成的同步升压DC/DC转换器。其主要功能是在降低内部晶体管的导通电阻的情况下提供高达1.0A的高效稳定电流输出。适用于需要低轮廓或空间节约解决方案的应用场合,如数字音频设备、数码相机、摄像机、多用途电源等。

    2. 技术参数


    - 输入电压范围:0.8V至6.0V
    - 输出电压设置范围:1.8V至5.3V
    - 输出电流:最大1.0A
    - 输入电流:1.0A
    - 最大电流限制:1.2A(最小),2.0A(最大)
    - 控制模式:PWM/PWM/PFM自动切换控制
    - 启动频率:1.2MHz(固定振荡频率误差±15%)
    - 软启动时间:5ms(典型值)
    - 工作效率:最高可达93%
    - 保护电路:热关断、积分闭锁方法(过流限流)
    - 引脚封装:MSOP-10,USP-10B
    - 工作温度范围:-40°C 至 85°C

    3. 产品特点和优势


    - 高效率:内置驱动和开关晶体管可实现高效率转换。
    - 大电流能力:能够稳定输出1.0A电流,适用于多种高功率需求场景。
    - 小体积:得益于高频工作模式(1.2MHz),可选择小电感器,适合空间受限的应用。
    - 灵活性:通过外部电阻可自由设置输出电压,具有自动PWM/PFM切换控制,适应不同负载条件。
    - 安全可靠:具备多种保护机制,包括过流保护和热关断功能。

    4. 应用案例和使用建议


    XC9128/XC9129系列广泛应用于各类数字设备中,如数码音频设备、数码相机、计算机鼠标及多功能电源供应器。根据技术手册中的推荐,以下是一些建议:
    - 稳定性增强:在输出端使用电容时,建议总电容值不低于30μF,并选用陶瓷电容器以减小纹波。
    - 负载管理:当负载变化较大时,启用自动切换控制模式可以有效减少功耗并提高效率。
    - 布局建议:在电源输入端尽量靠近IC放置输入电容,以避免噪声干扰导致的误操作。

    5. 兼容性和支持


    XC9128系列还配备了适配器使能功能,使得当输入电压高于输出电压时,输入输出可以隔离,从而使得IC能够与AC适配器并行工作。所有型号均符合欧盟RoHS标准且无铅。

    6. 常见问题与解决方案


    - Q: 如何确保IC正常工作?
    - A: 确保所有引脚连接正确且电容值合适,特别注意陶瓷电容器的选择。
    - Q: 过电流保护如何工作?
    - A: 当过电流状态持续超过特定时间(例如数毫秒),IC将进入关机状态。在XC9128B型号中,可通过重新启动恢复操作;而XC9128D/XC9129D型号则需手动复位才能恢复正常工作。


    7. 总结和推荐


    总体而言,XC9128/XC9129系列是一款集高性能、多功能和可靠性于一身的电子元器件产品。它不仅适用于各种高要求的应用场景,还能提供优秀的稳定性和灵活性。因此,强烈推荐该产品给那些需要高效率、大电流输出且对尺寸有限制的应用场合。

XC9128D45CDR-G参数

参数
同步整流器 Yes
最大输出电压 5.3V
拓扑 Boost
最小输出电压 1.8V
最小输入电压 800mV
输出数量 1
开关频率 1.2MHz
最大输入电压 6V
功能 Step-Up
输出类型 Adjustable
通用封装 USP-10B
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

XC9128D45CDR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9128D45CDR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9128D45CDR-G XC9128D45CDR-G数据手册

XC9128D45CDR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
