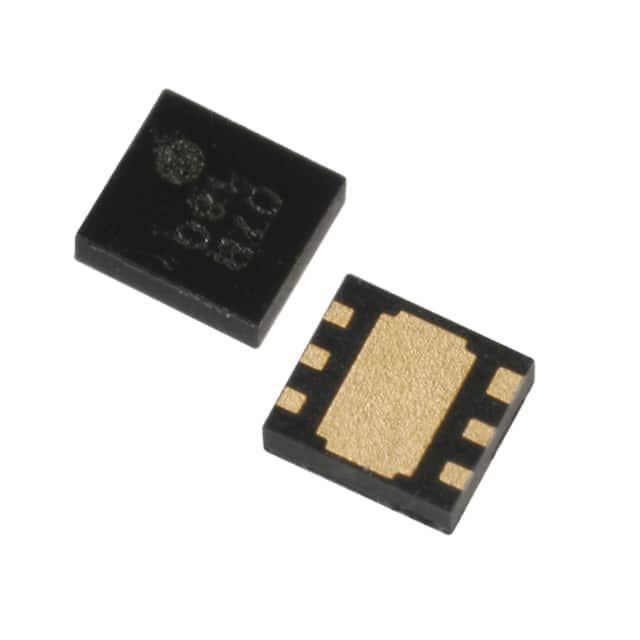

XC9264B75DER-G

产品分类: DC-DC稳压器
产品描述: Buck Yes 2.2MHz Adjustable 1 15V 1V 18V 3V USP-6C 贴片安装,黏合安装
供应商型号: 3535734
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XC9264B75DER-G

XC9264B75DER-G概述

    XC9263/XC9264系列18V 0.5A同步降压DC/DC转换器技术手册

    产品简介


    XC9263/XC9264系列是18V工作电压、最大输出电流为500mA的同步降压DC/DC转换器集成电路。此系列产品适用于热水供应系统、记录仪、摄像机、冰箱、空调、低功耗系统等多种应用场合。内置高侧和低侧驱动晶体管,支持陶瓷电容器等低ESR电容作为负载电容,确保系统的高效运行。

    技术参数


    - 输入电压范围:3.0V~18.0V(绝对最大值20V)
    - 振荡频率:500kHz、1.2MHz、2.2MHz
    - 输出电流:500mA
    - 控制方法:PWM/PFM自动切换
    - 效率:85%@12V→5V, 1mA(PWM控制)
    - 软启动时间:可调,通过外部电阻和电容
    - 保护电路:过流保护、热关断
    - 封装:SOT-25、USP-6C(具有电源好功能)
    - 温度范围:存储温度-55℃~+125℃,工作温度-40℃~+105℃

    产品特点和优势


    - 高效能:支持多种振荡频率,适合不同应用需求。
    - 稳定性强:内置软启动功能,避免启动时的大电流冲击。
    - 安全可靠:包含过流保护和热关断功能,保证设备安全。
    - 支持低ESR电容:如陶瓷电容,易于安装和集成。
    - 包含电源好信号输出(仅限USP-6C封装):用于实时监控输出状态。

    应用案例和使用建议


    XC9263/XC9264系列广泛应用于各种电子设备,例如热水供应系统和家电设备。对于具体应用,如记录仪、摄像机等,建议合理配置外部电容和电感,以实现最佳性能。此外,考虑到启动电流较大,在启动过程中应保持适当的软启动时间,以防止启动瞬间的冲击电流导致损坏。

    兼容性和支持


    XC9263/XC9264系列与市面上主流的电容和电感兼容。厂商提供了详尽的技术支持文档,用户可通过访问www.torexsemi.com/technical-support获得最新的封装信息和支持服务。

    常见问题与解决方案


    - 启动时电压不稳定:检查电源输入电压是否符合要求,确保启动过程中软启动时间设置正确。
    - 输出电压不稳:确认外部电阻和电容配置是否准确,检查是否需要调整电感值。
    - 过流保护频繁触发:检查负载情况,可能需要降低负载或提高供电电压。
    - 热关断后无法正常启动:确认散热设计是否合理,确保设备不会因为温度过高而频繁热关断。

    总结和推荐


    XC9263/XC9264系列凭借其高效能、高稳定性及丰富的保护功能,成为众多低功耗电子设备的理想选择。特别适合对功耗有严格要求的应用场景,如记录仪、摄像机等。推荐给需要高性能同步降压DC/DC转换器的设计者和工程师。为了保证长期稳定的工作,建议遵循手册中的使用建议和注意事项,以充分发挥产品的性能。

XC9264B75DER-G参数

参数
最大输出电压 15V
最小输入电压 3V
开关频率 2.2MHz
功能 Step-Down
拓扑 Buck
输出类型 Adjustable
最小输出电压 1V
同步整流器 Yes
最大输入电压 18V
输出数量 1
通用封装 USP-6C
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

XC9264B75DER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9264B75DER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9264B75DER-G XC9264B75DER-G数据手册

XC9264B75DER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.8002
10+ ¥ 6.0996
25+ ¥ 5.1517
100+ ¥ 4.6159
250+ ¥ 4.6159
500+ ¥ 4.5335
1000+ ¥ 4.451
3000+ ¥ 4.451
库存: 0
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
