XC9264B755ER-G

产品分类: DC-DC稳压器
产品描述: Buck Yes 500KHz Adjustable 1 15V 1V 18V 3V USP-6C 贴片安装,黏合安装
供应商型号: 3535729
供应商: 海外现货
标准整包数: 1

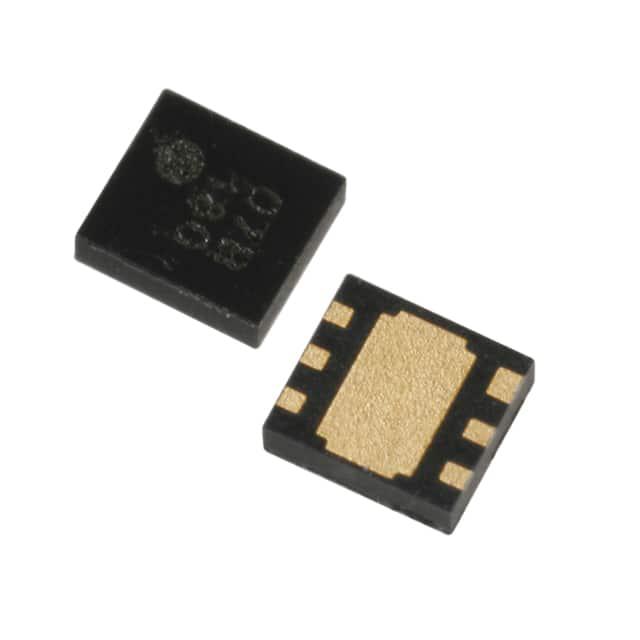

TOREX SEMICONDUCTOR DC-DC稳压器 XC9264B755ER-G

XC9264B755ER-G概述


    产品简介


    XC9263/XC9264系列是一款18V操作的同步降压DC/DC转换器集成电路,可提供高达500mA的输出电流。该系列产品被广泛应用于热水供应系统、记录仪、摄像机、冰箱和空调等低功耗系统。它们采用内置高侧/低侧驱动晶体管设计,能够与陶瓷电容器等低ESR(Equivalent Series Resistance)电容兼容,以满足现代电子产品的高效能需求。

    技术参数


    - 输入电压范围:3.0V~18.0V
    - 输出电压范围:1.0V~15.0V
    - 工作频率:500kHz、1.2MHz或2.2MHz
    - 高效工作:效率可达85%(例如,在12V输入到5V输出时)
    - 输出电流:500mA
    - 保护机制:过流保护、热关断
    - 软启动时间:1.0ms(内部固定),可通过外部电阻和电容调整
    - 电源正常指示:PG引脚可用于监测输出状态

    产品特点和优势


    XC9263/XC9264系列的特点包括:
    - 支持广泛的输入电压范围,确保在不同应用场景下的可靠性。
    - 内置软启动功能,有效避免启动瞬间的大电流冲击。
    - 具备多种工作模式选择,如PWM/PFM自动切换,以适应不同的负载条件。
    - 优秀的温度特性和保护机制(如UVLO、热关断),确保长期稳定运行。

    应用案例和使用建议


    应用案例
    1. 热水供应系统:适合用于加热控制系统中,需要精确的电压和电流控制。
    2. 低功耗系统:在智能家居设备或便携式电子设备中广泛应用。
    使用建议
    - 确保输入电容(CIN)尽可能靠近IC,以减少寄生电感,提高稳定性。
    - 根据具体应用需求选择合适的电感值(L)和电容值(CL),以达到最佳性能。

    兼容性和支持


    XC9263/XC9264系列可与其他符合相关标准的低ESR电容配合使用。此外,厂商提供了详细的文档和支持服务,包括选型指南和测试电路,方便开发者快速上手。

    常见问题与解决方案


    - 问题1:启动过程中出现大电流。
    - 解决方案:确认软启动电容和电阻的正确连接。

    - 问题2:输出电压不稳定。
    - 解决方案:检查反馈电阻(RFB1、RFB2)的阻值和连接方式是否准确。

    总结和推荐


    XC9263/XC9264系列凭借其高效的降压转换能力和丰富的保护机制,成为了众多应用场景的理想选择。特别是对于需要精确电压调节和长期稳定工作的场合,这款产品的表现尤为出色。因此,强烈推荐使用XC9263/XC9264系列来构建高性能、高可靠的电源管理系统。

XC9264B755ER-G参数

参数
拓扑 Buck
最小输入电压 3V
最大输出电压 15V
输出数量 1
同步整流器 Yes
输出类型 Adjustable
功能 Step-Down
开关频率 500KHz
最小输出电压 1V
最大输入电压 18V
通用封装 USP-6C
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

XC9264B755ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9264B755ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9264B755ER-G XC9264B755ER-G数据手册
