XC9221A09AMR-G

产品分类: DC-DC稳压器
产品描述: Buck No 1MHz Transistor Driver 1 1.2V 1.2V 16V 2.8V SOT-25-5 贴片安装,黏合安装
供应商型号: 3535667
供应商: 海外现货
标准整包数: 1

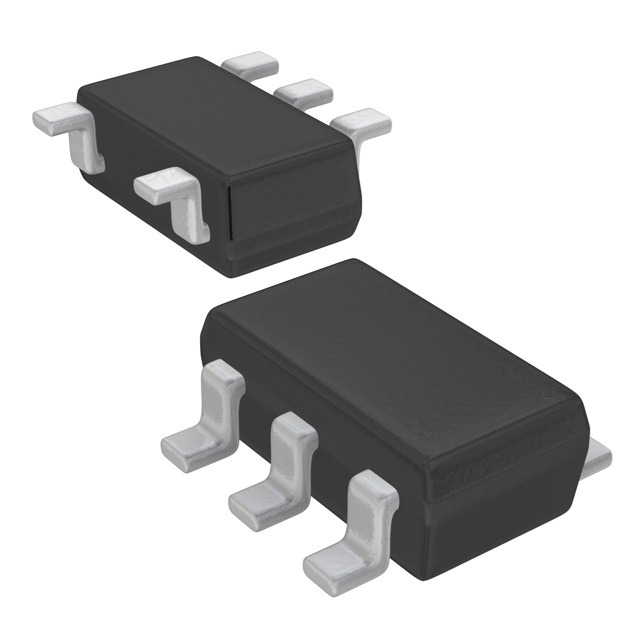

TOREX SEMICONDUCTOR DC-DC稳压器 XC9221A09AMR-G

XC9221A09AMR-G概述

    XC9220/XC9221系列:高效率降压DC/DC控制器IC

    产品简介


    XC9220/XC9221系列是多功能降压DC/DC控制器IC,能够配置一个输出电流最高可达3A的高效、稳定电源。这些IC只需通过外部连接晶体管、线圈、二极管和两个电容器即可实现上述功能。XC9220/XC9221系列拥有0.9V(±1.5%)参考电压,可通过外部连接电阻自由设置输出电压。此外,它们支持300kHz、500kHz和1.0MHz三种内部开关频率。

    技术参数


    - 输入电压范围:2.8V至16.0V
    - 输出电压范围:1.2V及以上
    - 最大输出电流:小于3.0A
    - 振荡频率:300kHz、500kHz、1.0MHz
    - 控制方法:XC9220系列为PWM控制,XC9221系列为PWM/PFM自动切换模式
    - 软启动时间:4ms(内部设置),XC9220/XC9221B系列可外部设置
    - 保护电路:内部积分保护(XC9220/XC9221A和B系列)
    - 短路保护
    - 工作环境温度:-40℃到+85℃
    - 封装:SOT-25、USP-6C

    产品特点和优势


    XC9220/XC9221系列具有以下特点和优势:
    - 高效输出:高达92%的效率
    - 广泛的输出电压和电流范围
    - 自动切换PWM/PFM模式,提高轻负载条件下的效率
    - 内置软启动功能,简化启动过程
    - 低功耗,适合便携式应用
    - 包含UVLO(欠压锁定)功能,确保输入电压下降时安全关闭

    应用案例和使用建议


    XC9220/XC9221系列广泛应用于各种电子设备,例如机顶盒、数字电视、DVD/HDD记录仪、便携式信息终端和笔记本电脑等。具体应用如下:
    - 机顶盒:稳定的电源供应对视频信号处理至关重要。
    - 数字电视:需要高效且稳定的电源以保证图像质量。
    - DVD/HDD记录仪:用于存储和处理大量数据,需可靠电源供应。
    使用建议:
    - 在设计电源电路时,建议选择合适的陶瓷电容作为输出电容。
    - 为防止输入电压波动导致系统不稳定,可在VIN引脚处添加低阻值电阻和小电容滤波器。
    - 在PWM控制下,当输入电压和输出电压差较大且负载较小时,可能会产生窄脉冲现象。建议使用XC9220/XC9221系列的B或D型号,通过外部调整软启动时间来避免该问题。

    兼容性和支持


    XC9220/XC9221系列可以与多种外部元件兼容,如P沟道MOSFET和肖特基势垒二极管。厂商提供技术支持和维护服务,确保客户在使用过程中遇到问题能够及时得到解决。

    常见问题与解决方案


    - 问题1:输入电压范围外工作导致不稳定。
    解决方案:请确保输入电压在2.8V至16.0V范围内。

    - 问题2:短路保护误触发。
    解决方案:检查电路布局和外部元件选型,确保不存在异常情况。

    - 问题3:软启动时间设置不正确。
    解决方案:根据应用需求,合理设置软启动时间,推荐使用B或D型号进行外部设置。

    总结和推荐


    XC9220/XC9221系列以其高效的电源管理和广泛的适用性,成为众多设备的理想选择。无论是对于追求高效能的数字消费电子产品还是便携式设备,该系列IC都能提供卓越的性能表现。因此,我们强烈推荐此系列产品在相关领域的应用中使用。

XC9221A09AMR-G参数

参数
开关频率 1MHz
输出类型 Transistor Driver
最大输出电压 1.2V
最大输入电压 16V
最小输出电压 1.2V
拓扑 Buck
输出数量 1
最小输入电压 2.8V
功能 Step-Down
同步整流器 No
通用封装 SOT-25-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC9221A09AMR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9221A09AMR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9221A09AMR-G XC9221A09AMR-G数据手册

XC9221A09AMR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.229
10+ ¥ 6.2341
50+ ¥ 6.2341
100+ ¥ 5.5857
250+ ¥ 5.5857
500+ ¥ 5.486
1000+ ¥ 5.3862
2500+ ¥ 5.3862
库存: 73
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.22
