XC9271B085QR-G

产品分类: DC-DC稳压器
产品描述: Buck No 500KHz Adjustable 1 12V 1.2V 30V 7V SOPFD-8 贴片安装,黏合安装
供应商型号: 3535774
供应商: 海外现货
标准整包数: 1

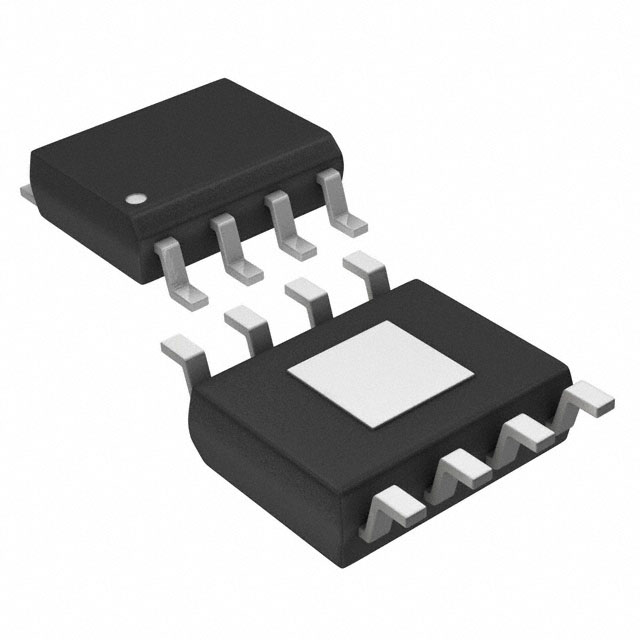

TOREX SEMICONDUCTOR DC-DC稳压器 XC9271B085QR-G

XC9271B085QR-G概述


    产品简介


    XC9270/XC9271系列是高性能的降压DC/DC转换器集成电路,集成了内部驱动晶体管。这类芯片适用于车载导航系统、车载音响及工业设备等多种应用场景。通过这些转换器,用户可以实现高效稳定的电源管理,特别适合需要大电流输出的应用场合。

    技术参数


    - 输入电压范围:7~30V
    - 反馈电压(FB):0.8V (±2%)
    - 振荡频率:300kHz 或 500kHz
    - 最大输出电流:2.0A
    - 控制方式:XC9270为脉宽调制(PWM),XC9271为脉宽调制/脉冲频率调制(PWM/PFM)
    - 软启动:可通过外部电容调整(由外部电容C设定)
    - 保护电路:过流保护 3.2A(典型值)
    - 自动恢复(XC9270 / XC9271B)
    - 热关断
    - 低ESR陶瓷电容器:可使用陶瓷电容器作为负载电容器
    - 工作环境温度范围:-40℃ ~ +105℃
    - 封装:SOP-8FD
    - 环保:符合欧盟RoHS标准,无铅

    产品特点和优势


    XC9270/XC9271系列的主要优势在于其高效率和广泛的输入电压范围。该系列芯片具有内置的过流保护和热关断机制,确保了安全可靠的操作。此外,它们能够通过外部电阻轻松设置输出电压,并且支持外部时钟同步以降低噪声。这一系列的高灵活性和高稳定性使其成为各种高要求应用的理想选择。

    应用案例和使用建议


    这些转换器广泛应用于汽车电子系统中,如车载导航系统和车载音响。在实际应用中,XC9270/XC9271系列的输出电压可以通过外部电阻灵活调整,以满足不同的系统需求。例如,在一个车载音响系统中,可能需要将电源电压从12V调整到较低的电压水平。这种情况下,可以通过调整外部电阻来获得所需的输出电压。
    为了进一步提高系统的稳定性和效率,建议在设计电路时使用低ESR陶瓷电容器作为负载电容器,并确保电源路径尽可能短且走线设计合理。同时,通过外部时钟同步可以有效抑制不必要的噪声。

    兼容性和支持


    XC9270/XC9271系列提供了多种型号,可以根据不同应用场景选择合适的版本。这些型号之间具有良好的兼容性,允许用户根据具体需求进行灵活配置。此外,厂商通常会提供详细的设计指南和技术支持文档,以帮助用户更好地利用这些转换器的全部功能。

    常见问题与解决方案


    1. 问题:如何调整输出电压?
    - 解决方案:通过调节外部电阻RFB1和RFB2的阻值来设置输出电压。
    2. 问题:在过载情况下如何保护设备?
    - 解决方案:该系列产品内置了过流保护和热关断机制。当检测到过载情况时,会自动进入保护状态。
    3. 问题:如何避免噪声干扰?
    - 解决方案:可以通过外部时钟同步功能来降低噪声干扰。连接外部时钟信号至SYNC引脚可以实现频率同步,从而减少噪声。

    总结和推荐


    总体来看,XC9270/XC9271系列以其高效率、广泛的输入电压范围和多重保护机制,在多个行业中表现出色。特别是其在汽车电子领域的广泛应用证明了其可靠性和高效性。因此,如果您的项目需要高效率、高稳定性的电源管理,强烈推荐使用XC9270/XC9271系列降压DC/DC转换器。

XC9271B085QR-G参数

参数
功能 Step-Down
输出数量 1
拓扑 Buck
最大输入电压 30V
开关频率 500KHz
输出类型 Adjustable
最小输入电压 7V
同步整流器 No
最小输出电压 1.2V
最大输出电压 12V
通用封装 SOPFD-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC9271B085QR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9271B085QR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9271B085QR-G XC9271B085QR-G数据手册

XC9271B085QR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.2212
10+ ¥ 11.1665
50+ ¥ 10.0052
100+ ¥ 10.0052
250+ ¥ 9.8265
500+ ¥ 9.8265
1000+ ¥ 9.6479
2500+ ¥ 9.6479
库存: 1714
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.22
