首页  >  产品百科  >  XC9142B50CMR-G

XC9142B50CMR-G

产品分类: DC-DC稳压器
产品描述: 升压,正 Yes 1.2MHz fixed 1 5V 5V 6V 650mV SC-74A,SOT-753 贴片安装 2.9mm(长度)*1.6mm(宽度)
供应商型号: 3535660
供应商: 海外现货
标准整包数: 1

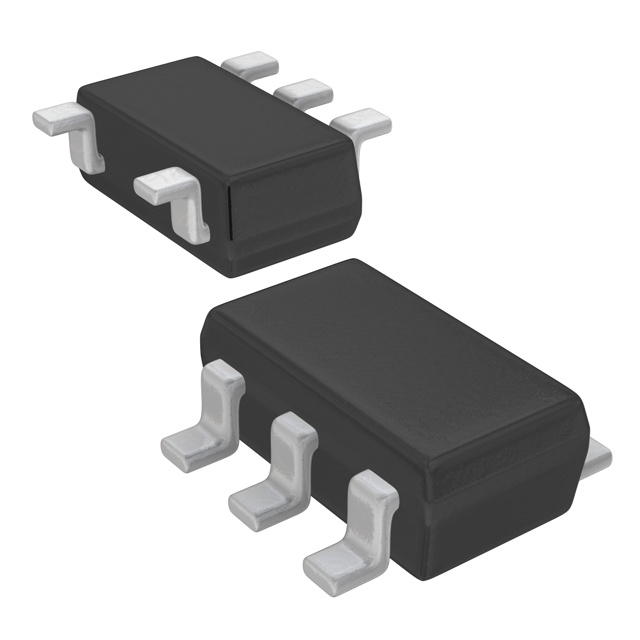

TOREX SEMICONDUCTOR DC-DC稳压器 XC9142B50CMR-G

XC9142B50CMR-G概述

    XC9141/XC9142 系列 0.8A 升压 DC/DC 转换器

    产品简介


    XC9141/XC9142 系列是同步升压 DC/DC 转换器,内置一个 0.3Ω(典型值)的 N 沟道驱动晶体管和一个 0.3Ω(典型值)的同步 P 沟道开关晶体管。这些转换器能够在减少内置晶体管导通电阻的情况下提供高达 0.8A 的高效稳定电流输出。它们适用于移动设备,尤其是那些只使用一节碱性电池或镍氢电池供电的设备。XC9141/XC9142 系列可用于启动低至 0.9V 输入电压的情况,从而产生 3.3V 输出电压。
    主要应用领域:
    - 移动设备
    - 美容健康设备
    - 可穿戴设备
    - 游戏和爱好设备
    - PC 外围设备
    - 需要使用 1 至 3 节碱性电池、镍氢电池、锂离子电池或锂离子聚合物电池的设备

    技术参数


    - 输入电压范围:0.65V ~ 6.0V
    - 固定输出电压:1.8V ~ 5.5V(以 0.1V 增量)
    - 振荡频率:1.2MHz(±15%),3.0MHz(±20%)
    - 最大输出电流:0.8A
    - 输出电流:
    - VOUT=5.0V, VBAT=3.3V 时:500mA(典型值)
    - VOUT=3.3V, VBAT=1.8V 时:350mA(典型值)
    - 控制模式选择:PWM(XC9141 系列)或自动 PWM/PFM(XC9142 系列)
    - 负载瞬态响应:VOUT=3.3V, VBAT=1.8V 时,IOUT=1mA→200mA(tr=5μs)时为 100mV
    - 保护电路:过流限制、逐周期限流方法、短路保护(D、E、F 类型)

    产品特点和优势


    XC9141/XC9142 系列具有多种独特的功能和优势:
    - 低输入和输出电压支持:适用于低至 0.65V 的输入电压。
    - 多种输出电压选项:从 1.8V 到 5.5V(以 0.1V 为增量)。
    - 灵活的振荡频率选择:可以选择 1.2MHz 或 3.0MHz。
    - 负载断开功能:在某些型号中允许在不同输出之间连接负载,提高系统的灵活性。
    - 符合环保标准:EU RoHS 兼容,无铅。

    应用案例和使用建议


    典型应用场景:XC9141/XC9142 系列特别适合用于需要高效、低功耗电源管理的应用,如便携式设备、游戏设备和医疗设备。例如,在移动设备中,可以将该芯片应用于电池管理模块,确保设备在低电压条件下仍能正常工作。
    使用建议:
    - 确保输入电容(CIN)和输出电容(CL)的选型合适,以避免因电容失效而导致性能下降。
    - 使用厚且短的迹线以降低电路阻抗,确保良好的散热性能。
    - 请勿让 CE 引脚悬空,应通过一个电阻将其接地或连接到电池端。

    兼容性和支持


    XC9141/XC9142 系列支持多种封装类型,包括 SOT-25、USP-6C 和 WLP-6-01。制造商提供了详尽的支持文档和技术支持,确保用户能够顺利进行设计和应用。

    常见问题与解决方案


    问题1:在输入电压低于操作启动电压时,设备无法正常启动。
    - 解决方案:检查输入电压是否低于操作启动电压(0.9V)。如果是,请增加输入电压或考虑使用外部升压电路。
    问题2:设备在运行过程中出现过热现象。
    - 解决方案:确认电路板布局是否合理,确保良好的散热条件。也可以考虑并联多个器件来分散热负荷。

    总结和推荐


    XC9141/XC9142 系列具有广泛的适用范围和出色的性能,适合多种便携式设备和其他低电压应用场合。其优秀的电源管理和高效的输出特性使其成为市场上同类产品的佼佼者。强烈推荐使用这款高效、可靠的升压 DC/DC 转换器,以提升您的电子设备性能和可靠性。

XC9142B50CMR-G参数

参数
输出数量 1
同步整流器 Yes
功能 Boost
开关频率 1.2MHz
最大输入电压 6V
拓扑 升压,正
输出类型 fixed
最小输入电压 650mV
最小输出电压 5V
最大输出电压 5V
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 SC-74A,SOT-753
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC9142B50CMR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9142B50CMR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9142B50CMR-G XC9142B50CMR-G数据手册

XC9142B50CMR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.2576
10+ ¥ 4.7406
100+ ¥ 4.2476
500+ ¥ 4.1718
1000+ ¥ 4.1718
2500+ ¥ 4.0959
5000+ ¥ 4.0959
库存: 2741
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 47.4
