XCL209B183DR

产品分类: DC-DC稳压器
产品描述: Buck 3.45MHz Fixed 1 1.8V 6V 2V USP-10B03-8 贴片安装,黏合安装
供应商型号: 893-XCL209B183DRTR-ND
供应商: Digi-Key
标准整包数: 3000

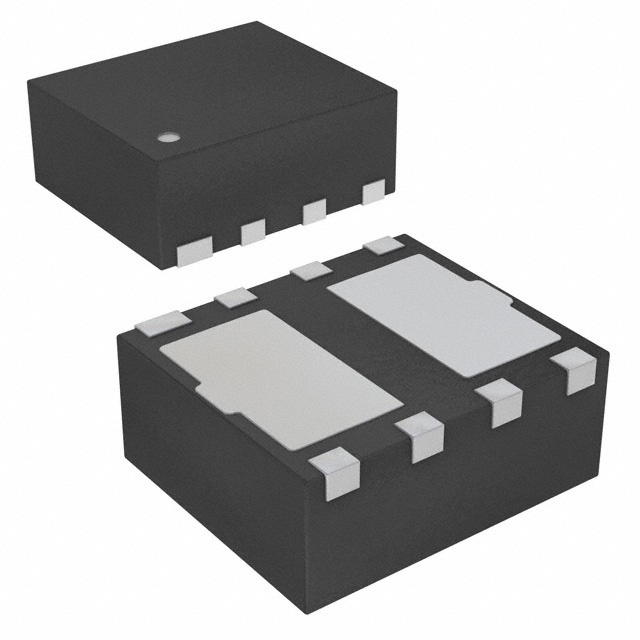

TOREX SEMICONDUCTOR DC-DC稳压器 XCL209B183DR

XCL209B183DR概述

    XCL208/XCL209系列微型DC/DC转换器产品技术手册

    产品简介


    XCL208/XCL209系列是集成式同步降压型微型DC/DC转换器,专为便携式电子设备设计。该系列产品采用紧凑封装(尺寸仅为2.5mm×2.15mm,高度为1.05mm),仅需两个外部连接电容即可实现稳定输出电流高达400mA的电源供应。集成电感简化了电路设计,减少了因电路布线引起的噪声和操作问题。该系列支持宽输入电压范围(1.8V至6.0V),可适用于碱性电池(双节电池)或AC适配器(5V)供电的应用场景。

    技术参数


    - 输入电压范围:1.8V~6.0V (F型), 2.0V~6.0V (A/B型)
    - 固定输出电压:0.8V~4.0V (±2.0%)
    - 高效率:最高可达90%(VIN=4.2V, VOUT=3.3V)
    - 输出电流:400mA
    - 振荡频率:3.0MHz (±15%)
    - CE功能:高电平激活
    - 软启动电路内置
    - 输出电容高速自动放电
    - 保护电路:内置限流保护(恒流锁定)
    - 控制方法:PWM控制(XCL208)、PWM/PFM自动切换控制(XCL209)
    - 工作环境温度:-40℃~+85℃
    - 包装形式:USP-10B03
    - 环保特性:符合欧盟RoHS标准,无铅

    产品特点和优势


    XCL208/XCL209系列具备以下显著特点和优势:
    - 集成电感和控制IC于单一封装,减小体积和重量。
    - 宽输入电压范围和固定输出电压选项,适应多种应用场景。
    - 高效率和低功耗,延长电池使用寿命。
    - 内置软启动电路和输出电容自动放电功能,提升系统稳定性。
    - 多种保护机制,如限流保护、短路保护等,增强可靠性。
    - 支持PWM/PFM自动切换控制,确保不同负载条件下的高效率运行。

    应用案例和使用建议


    XCL208/XCL209系列广泛应用于智能手机、蓝牙耳机、平板电脑、便携导航设备(PND)、电脑外围设备、数码相机(DSC)、摄像机等便携式电子设备。根据应用场景的不同,以下是一些建议:
    - 在高负载条件下,可以调整电感值以优化电路性能。
    - 使用时需注意输入电容靠近IC放置,避免干扰影响。
    - 根据具体应用场景选择合适的外部组件,如陶瓷电容器。

    兼容性和支持


    XCL208/XCL209系列与其他电子元器件兼容良好,可以通过咨询当地Torex销售办事处获取更多关于定制输出电压的信息。Torex提供完善的客户支持和维护服务,确保用户能够充分利用产品特性并解决问题。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决办法:
    - Q: 如何设置输出电压?
    A: 可通过添加外部分压电阻来设置输出电压,公式为 VOUT=0.8×(R1+R2)/R2。确保R1和R2的总和不超过1MΩ。

    - Q: 如何计算峰值电流?
    A: 峰值电流计算公式为 Ipk = (VIN - VOUT) x OnDuty / (2 x L x fOSC) + IOUT。需根据具体应用条件调整电感值。

    - Q: 如何解决振荡频率不稳定问题?
    A: 适当增加旁路电容(CIN)靠近VIN和PVSS引脚放置,以稳定VIN电压水平和振荡频率。

    总结和推荐


    总体而言,XCL208/XCL209系列是一款高性能的微型DC/DC转换器,具有体积小、集成度高、效率高、可靠性强等特点。对于需要高效、小型化电源解决方案的应用,该系列非常值得推荐。但需注意在极端环境下可能会影响性能,因此用户应遵循制造商的指导进行设计和使用。

XCL209B183DR参数

参数
最大输入电压 6V
功能 -
最小输入电压 2V
输出类型 Fixed
拓扑 Buck
开关频率 3.45MHz
同步整流器 -
输出数量 1
最小输出电压 -
最大输出电压 1.8V
通用封装 USP-10B03-8
安装方式 贴片安装,黏合安装
包装方式 卷带包装

XCL209B183DR厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL209B183DR数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL209B183DR XCL209B183DR数据手册

XCL209B183DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 1.066 ¥ 8.9211
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 26763.3
