XCL202B181ER-G

产品分类: DC-DC稳压器
产品描述: Buck 1.2MHz 1 1.8V 6V 2V USP-6C-6 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535901
供应商: 海外现货
标准整包数: 1

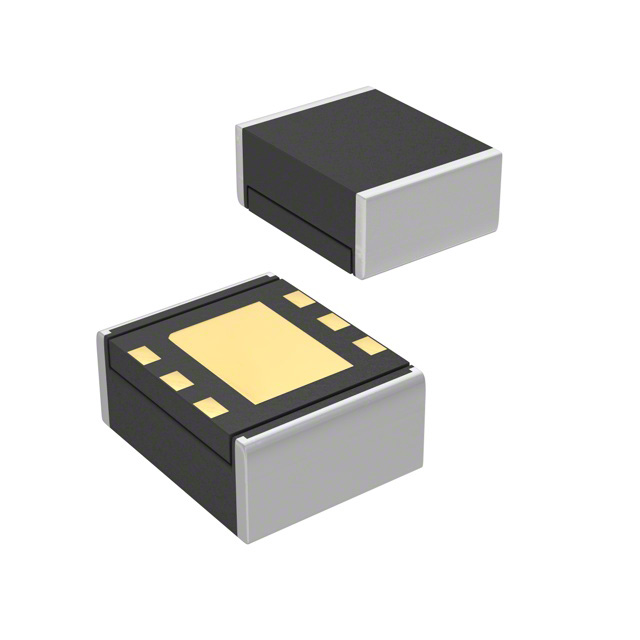

TOREX SEMICONDUCTOR DC-DC稳压器 XCL202B181ER-G

XCL202B181ER-G概述

    XCL201/XCL202 系列微型DC/DC 转换器

    1. 产品简介


    XCL201/XCL202系列是德州仪器(TI)推出的一系列同步降压型微DC/DC转换器。它们将一个电感器和控制IC集成在一个超小型封装(2.5mm×2.0mm,高1.0mm)中。这些转换器主要用于输出电流高达400mA的稳定电源,且仅需两个外部电容即可实现配置。产品广泛应用于智能手机、蓝牙耳机、便携式游戏机等领域。

    2. 技术参数


    - 输入电压范围:2.0V~6.0V
    - 输出电压范围:0.8V~4.0V(±2.0%)
    - 输出电流:400mA
    - 开关频率:1.2MHz(±15%)
    - 最大占空比:100%
    - 效率:最高可达92%(VIN=4.2V,VOUT=3.3V)
    - 环境温度范围:-40℃~85℃

    3. 产品特点和优势


    - 超小型封装:2.5mm×2.0mm,高1.0mm,非常适合空间受限的应用场合。
    - 高效率:最高可达92%,适用于需要高效能电源管理的应用。
    - 内置软启动电路:内部设置的软启动时间为0.25ms,确保电源的平稳启动。
    - 自动模式切换:XCL201系列采用PWM控制,XCL202系列采用自动PWM/PFM切换控制,提供快速响应、低纹波及全负载范围内的高效率。

    4. 应用案例和使用建议


    - 应用案例:
    - 移动电话和智能手机:适用于要求小型化和高效率的电源管理。
    - 蓝牙耳机:需要小巧轻便,且具有高效能电池管理。
    - 便携式游戏机:对电源体积和重量有严格限制,需要高效的电源解决方案。

    - 使用建议:
    - 选择合适的外部电容值,以确保最佳性能。例如,通常选择低ESR陶瓷电容器。
    - 注意散热设计,特别是在满载条件下,以避免过热现象。

    5. 兼容性和支持


    - 兼容性:该系列产品兼容多种外部电感器和其他组件。建议使用4.7μH(±10%)的电感器,并使用B、X5R、X7R等级的陶瓷电容器以最小化电压应力下的电容损耗。
    - 技术支持:制造商提供详尽的设计指南和技术支持文档,确保用户能够正确地使用和集成这些器件。

    6. 常见问题与解决方案


    - 问题1:输出电压不稳定
    - 解决方案:检查连接的电容是否符合规格,确认所有焊接点都牢固可靠。
    - 问题2:过热问题
    - 解决方案:确保散热设计充分,考虑增加散热片或降低负载以减少发热量。

    7. 总结和推荐


    XCL201/XCL202系列微型DC/DC转换器是一款功能强大且适合各种应用的电源管理器件。它的小巧体积、高效率和出色的可靠性使其成为众多电子设备的理想选择。强烈推荐给需要高效电源管理解决方案的设计者们。

XCL202B181ER-G参数

参数
开关频率 1.2MHz
最小输出电压 -
最小输入电压 2V
功能 -
输出数量 1
最大输入电压 6V
拓扑 Buck
最大输出电压 1.8V
同步整流器 -
输出类型 -
长*宽*高 2.5mm*2mm*1mm
通用封装 USP-6C-6
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL202B181ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL202B181ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL202B181ER-G XCL202B181ER-G数据手册

XCL202B181ER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.3405
10+ ¥ 12.1119
50+ ¥ 10.8523
100+ ¥ 10.8523
250+ ¥ 10.6585
500+ ¥ 10.6585
1000+ ¥ 10.4647
2500+ ¥ 10.4647
库存: 344
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.34
直接购买
加入购物车
