首页  >  产品百科  >  XCL212B082DR

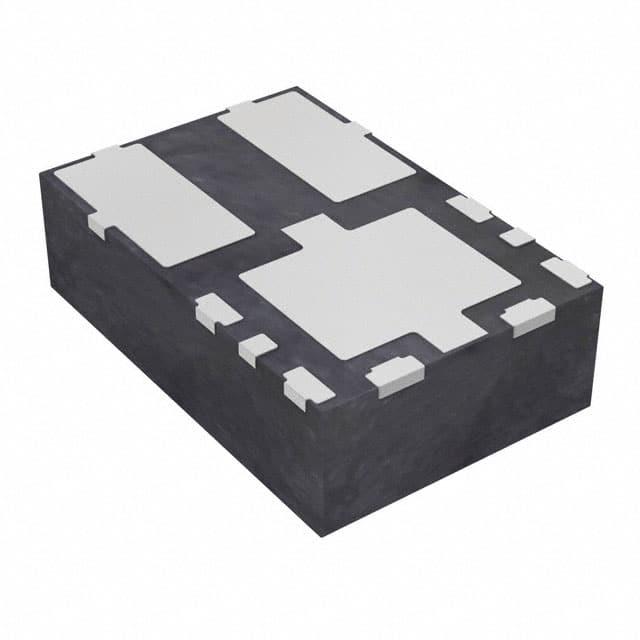

XCL212B082DR

产品分类: DC-DC稳压器
产品描述: Buck 2.4MHz 1 900mV~6V 900mV 6V 2.7V USP-11B01 贴片安装,黏合安装 3.1mm*4.7mm*1.3mm
供应商型号: 3535972
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL212B082DR

XCL212B082DR概述

    XCL211/XCL212 系列电子元器件技术手册

    产品简介


    XCL211/XCL212 系列是一类同步降压型“微小型DC/DC”转换器,它集成了电感和控制IC于一个紧凑的封装中(尺寸为3.1mm×4.7mm,高度为1.3mm)。这些器件适用于需要宽输入电压范围(2.7V至6.0V)的应用场景,并通过外部设置输出电压来适应不同的需求。它们采用2.4MHz的工作频率,支持PWM控制(XCL211)或自动切换的PWM/PFM控制(XCL212),能够有效抑制输出纹波并提高效率。
    主要功能包括:
    - 集成电感简化电路设计。
    - 支持高达2.0A的输出电流。
    - 内置软启动电路以实现快速开启。
    - 具备过压锁定(UVLO)保护功能。
    - 提供输出电容CL放电功能。

    技术参数


    以下是关键的技术规格和技术参数:
    - 输入电压范围:2.7V~6.0V
    - 输出电压范围:0.9V~VIN(反馈电压为0.8V±2%)
    - 高效率:最高可达94%(VIN=5.0V, VOUT=3.3V)
    - 输出电流:最大2.0A
    - 振荡频率:2.4MHz(±15%)
    - 最大占空比:100%
    - 控制方式:PWM(XCL211)/ PWM/PFM自动切换(XCL212)
    - 工作温度范围:-40℃~85℃

    产品特点和优势


    XCL211/XCL212 系列的核心优势在于其高度集成的设计和卓越的性能表现:
    - 封装尺寸小,便于嵌入式系统设计。
    - 支持高效率运行,在全负载范围内保持稳定的输出纹波。
    - 提供软启动功能,减少启动冲击对系统的损害。
    - 内置UVLO保护机制,确保输入电压异常时的安全关断。
    - 可快速释放输出电容CL上的电荷,防止待机模式下的故障。

    应用案例和使用建议


    XCL211/XCL212 系列广泛应用于消费电子产品如可穿戴设备、笔记本电脑、打印机和平板电脑等领域。具体应用实例包括便携导航设备(PND)等移动计算平台。为了最大化发挥其效能,建议在设计时尽量缩短输入电容CIN和输出电容CL与芯片之间的连接距离,以减少寄生效应。此外,在选择外围组件时,需根据实际需求调整电容值和电阻值。

    兼容性和支持


    该系列产品与多种主流电子元器件具有良好的兼容性,并且得到了制造商全面的技术支持和服务保障。如果您有任何疑问或需要进一步的帮助,请联系技术支持团队获取详细资料。

    常见问题与解决方案


    1. 问:如何正确设置输出电压?
    答:通过调节反馈网络中的分压电阻R1和R2即可设定所需输出电压。
    2. 问:在什么情况下会发生热关断?
    答:当芯片温度超过150°C时会触发热关断机制,此时应立即降低功耗或改善散热条件。
    3. 问:为何会出现脉冲丢失现象?
    答:这可能是由于输入电压波动导致UVLO功能启动所致;确认电源稳定后重新尝试启动。

    总结和推荐


    总体而言,XCL211/XCL212 系列以其紧凑的外形、优异的性能表现及多样化的应用场景成为了一款极具竞争力的产品。对于追求高效能、低功耗且空间受限的应用场合来说,它无疑是一个理想的选择。强烈推荐给所有希望优化其设计方案的工程师们!

XCL212B082DR参数

参数
开关频率 2.4MHz
功能 -
最大输入电压 6V
拓扑 Buck
输出类型 -
最大输出电压 900mV~6V
最小输入电压 2.7V
输出数量 1
最小输出电压 900mV
同步整流器 -
长*宽*高 3.1mm*4.7mm*1.3mm
通用封装 USP-11B01
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL212B082DR厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL212B082DR数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL212B082DR XCL212B082DR数据手册

XCL212B082DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.6172
10+ ¥ 14.4159
50+ ¥ 13.4548
100+ ¥ 13.2146
250+ ¥ 13.2146
500+ ¥ 12.9743
1000+ ¥ 12.9743
2500+ ¥ 12.9743
库存: 308
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.61
