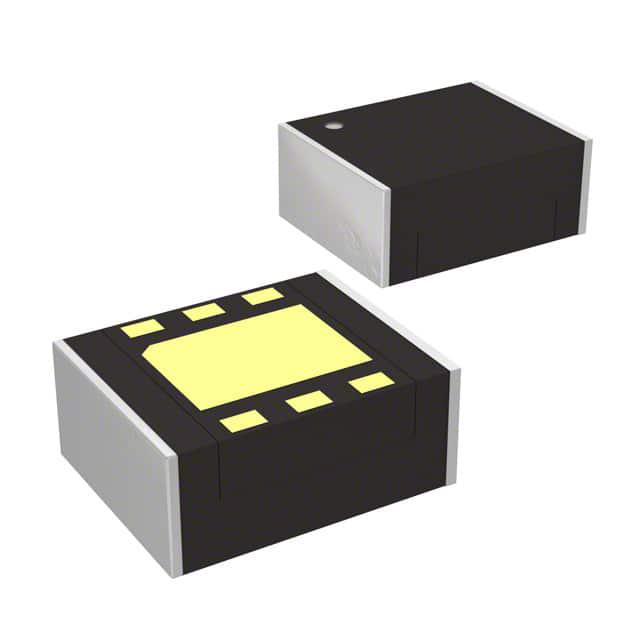

XCL101C301ER-G

产品分类: DC-DC稳压器
产品描述: Boost 1.2MHz 1 3V 5.5V 900mV USP-6C-6 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535875
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL101C301ER-G

XCL101C301ER-G概述

    XCL101系列电感内置升压“微型DC/DC”转换器技术手册

    产品简介


    XCL101系列是一种集成电感和控制IC的同步升压微型DC/DC转换器。该系列产品将电感与控制电路整合在一个微小封装(2.5mm×2.0mm,高1.0mm)内,仅需外接两个电容即可构成稳定的升压电源。由于内部集成了电感,因此简化了电路设计,减少了噪声和其他操作故障的风险。此系列产品广泛应用于便携式设备,如可穿戴设备、智能手机、鼠标键盘、遥控器、便携式信息设备、游戏机等。其输入电压范围为0.9V至5.5V,输出电压可在1.8V至5.0V之间调整,步长为0.1V。

    技术参数


    - 输入电压范围:0.9V ~ 5.5V
    - 输出电压范围:1.8V ~ 5.0V(±2.0%),步长为0.1V
    - 输出电流:100mA(当VOUT=3.3V,VBAT=1.8V时)
    - 供给电流:6.3μA(当VBAT=VOUT+0.5V时)
    - 控制方式:PFM控制
    - PFM切换电流:350mA
    - 负载断开功能或旁路模式功能
    - 陶瓷电容器兼容
    - 工作环境温度:-40°C ~ +85°C
    - 封装:CL-2025, CL-2025-02
    - 环境友好:符合欧盟RoHS标准,无铅

    产品特点和优势


    XCL101系列的最大亮点是其低功耗PFM控制方式,使其特别适用于需要高效能的便携式设备。集成电感的内部结构简化了外部电路的设计,并显著降低了噪声干扰,提高了系统的可靠性。此外,其负载断开功能和旁路模式功能增加了产品的灵活性和适应性。

    应用案例和使用建议


    根据手册中的典型应用电路,XCL101系列广泛应用于各种便携式电子设备。例如,在一款移动电话设计中,该器件可以作为主电源管理模块,有效提升电池寿命并增强设备性能。对于终端用户,建议使用推荐的外部组件,以确保最佳性能和稳定性。同时,注意选择合适的电容类型,如具有B特性的电容或X7R/X5R陶瓷电容,这将有助于提高整体系统效率。

    兼容性和支持


    XCL101系列与标准的电子元器件和设备兼容性良好,适用于多种应用场合。厂商提供全面的技术支持和售后服务,确保用户能够顺利进行产品开发和应用。

    常见问题与解决方案


    - 问题:开机时出现过电流保护
    - 解决方案:检查外部连接的电容值是否符合规格要求。此外,确认启动条件下的VBAT电压是否正确上升。

    - 问题:输出电压不稳定
    - 解决方案:检查反馈电阻RFB1和RFB2的阻值是否符合要求,确保反馈电压准确无误。同时,检查输出负载情况,避免负载波动过大导致电压不稳。

    总结和推荐


    综上所述,XCL101系列电感内置升压微型DC/DC转换器凭借其紧凑的设计、高效的性能和灵活的应用范围,非常适合用于各种便携式设备中。强烈推荐该产品给希望提高设备效能和延长电池寿命的设计师和开发者。

XCL101C301ER-G参数

参数
开关频率 1.2MHz
功能 -
最小输出电压 -
拓扑 Boost
输出数量 1
输出类型 -
最大输出电压 3V
最小输入电压 900mV
同步整流器 -
最大输入电压 5.5V
长*宽*高 2.5mm*2mm*1mm
通用封装 USP-6C-6
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL101C301ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL101C301ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL101C301ER-G XCL101C301ER-G数据手册

XCL101C301ER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.8967
10+ ¥ 10.8925
50+ ¥ 9.7597
100+ ¥ 9.7597
250+ ¥ 9.5854
500+ ¥ 9.5854
1000+ ¥ 9.4111
2500+ ¥ 9.4111
库存: 146
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.89
