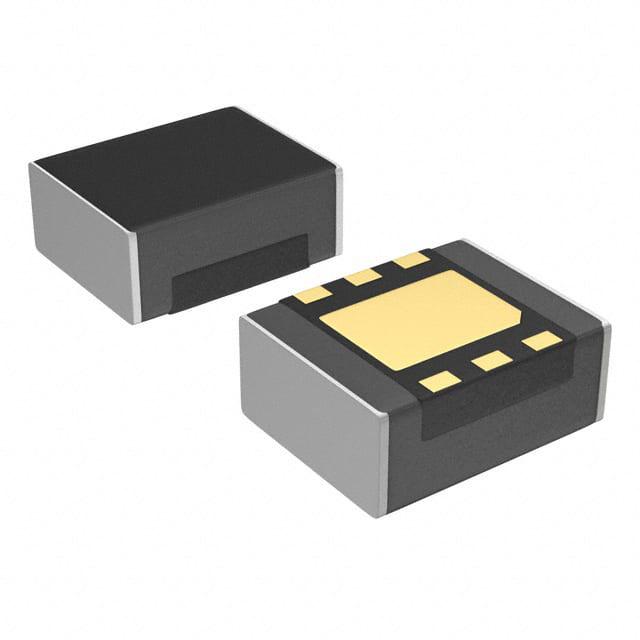

XCL206A183CR-G

产品分类: DC-DC稳压器
产品描述: Buck 3.45MHz Fixed 1 1.8V 6V 2V CL-2025-02 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535911
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL206A183CR-G

XCL206A183CR-G概述

    XCL205/XCL206/XCL207系列微型直流/直流转换器

    产品简介


    XCL205/XCL206/XCL207系列是一组集成电感和控制IC的同步降压“微型”直流/直流转换器。其主要特点是在一个极小的封装(2.5mm×2.0mm,高1.0mm)内提供稳定电源输出,最大输出电流可达600mA。这些转换器适用于多种便携式电子设备,包括移动电话、智能手机、蓝牙耳机、WiMAX PDA、UMPC、游戏机、数码相机、摄像机、电子词典等。

    技术参数


    以下是XCL205/XCL206/XCL207系列的技术规格:
    - 输入电压范围: 2.0V~6.0V(A/B/C型),1.8V~6.0V(G/F型)
    - 输出电压范围: 0.8V~4.0V(增量为0.05V)
    - 高频振荡: 3.0MHz(±15%)
    - 最大占空比: 100%
    - 输出电流: 600mA
    - 效率: 在4.2V输入、3.3V输出条件下,最高可达到90%
    - 保护电路: 内置UVLO(欠压锁定)功能
    - 封装尺寸: 2.5mm×2.0mm,高1.0mm

    产品特点和优势


    XCL205/XCL206/XCL207系列具备多个独特的优势:
    - 微型化设计: 体积小,适合便携式设备。
    - 高效率: 最高可达90%,适应多种输入输出条件。
    - 灵活的输出设置: 可通过外部电阻设定输出电压。
    - 智能模式切换: XCL205为固定PWM控制,XCL206为自动PWM/PFM切换控制,XCL207允许手动选择PWM/PFM模式。
    - 低功耗待机模式: 待机时电流消耗低至1.0μA以下。

    应用案例和使用建议


    XCL205/XCL206/XCL207系列广泛应用于多种便携式电子设备。例如,在手机充电电路中,使用XCL205可以实现稳定的3.3V输出,满足轻负载到重负载的需求。在蓝牙耳机中,XCL207的可选PWM/PFM模式有助于降低功耗并提高效率。在实际使用中,为了确保稳定性和最佳性能,建议使用ESR值较低的陶瓷电容作为外部组件。

    兼容性和支持


    该系列产品与其他电子元器件具有良好的兼容性,特别是对于小型陶瓷电容器。制造商提供了详细的封装信息和连接指南,以确保正确安装和使用。此外,供应商还提供技术支持和售后服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查外部电阻的连接,确认电阻值和连接方式是否正确。
    - 问题: 转换器在待机状态下电流消耗较高。
    - 解决方案: 确认UVLO功能已启用,检查是否有外部短路情况。
    - 问题: 输出电流不足。
    - 解决方案: 检查输入电压是否在规定范围内,确认电感和电容的型号及参数是否符合要求。

    总结和推荐


    XCL205/XCL206/XCL207系列微型直流/直流转换器凭借其高效、灵活、紧凑的设计,成为便携式电子设备的理想选择。它不仅能够满足不同应用场景下的功率需求,还能在多种操作模式下保持高效能,从而获得广泛应用。鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用这一系列转换器。

XCL206A183CR-G参数

参数
拓扑 Buck
输出数量 1
输出类型 Fixed
同步整流器 -
功能 -
最小输入电压 2V
最大输入电压 6V
最大输出电压 1.8V
最小输出电压 -
开关频率 3.45MHz
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL206A183CR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL206A183CR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL206A183CR-G XCL206A183CR-G数据手册

XCL206A183CR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.9187
10+ ¥ 10.5331
100+ ¥ 10.345
500+ ¥ 10.345
1000+ ¥ 10.1569
3000+ ¥ 10.1569
6000+ ¥ 10.1569
9000+ ¥ 10.1569
库存: 189
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.91
直接购买
加入购物车
