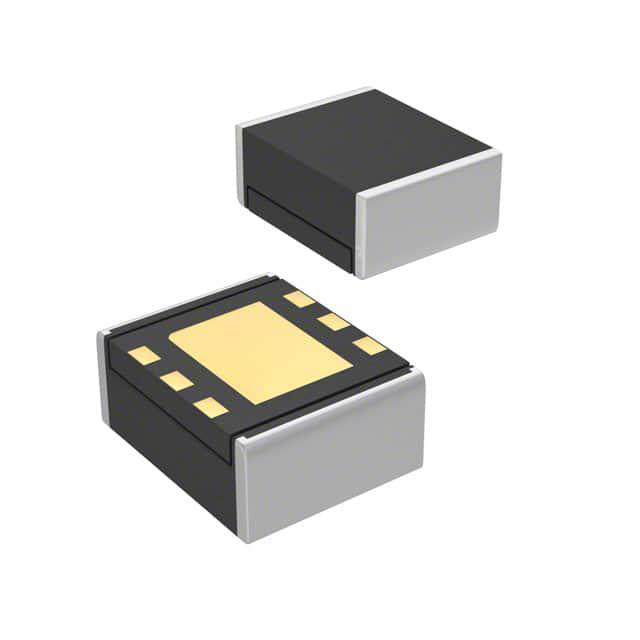

XCL202B141ER-G

产品分类: DC-DC稳压器
产品描述: Buck 1.2MHz 1 1.4V 6V 2V CL-2025-02 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535900
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL202B141ER-G

XCL202B141ER-G概述

    XCL201/XCL202 系列微功率 DC/DC 转换器技术手册

    1. 产品简介


    XCL201/XCL202 系列微功率 DC/DC 转换器是一款集成电感和控制 IC 的同步降压型微功率 DC/DC 转换器。其紧凑型设计(尺寸仅为 2.5mm×2.0mm,高 1.0mm),仅需外部连接两个电容即可配置一个稳定的电源输出电流高达 400mA。该转换器广泛应用于移动设备,如智能手机、蓝牙耳机、WiMAX PDAs、便携式游戏机、数码相机、固态硬盘(SSD)及导航设备等。

    2. 技术参数


    - 输入电压范围:2.0V 至 6.0V
    - 输出电压范围:0.8V 至 4.0V(±2.0%)
    - 最高效率:92%(输入电压为 4.2V,输出电压为 3.3V)
    - 输出电流:400mA
    - 振荡频率:1.2MHz(±15%)
    - 最大占空比:100%
    - 输出电容:低 ESR 陶瓷电容
    - 控制方式:PWM(XCL201)、PWM/PFM 自动切换(XCL202)
    - 工作环境温度:-40℃ 至 +85℃
    - 环保认证:符合欧盟 RoHS 标准,无铅

    3. 产品特点和优势


    - 超小体积:尺寸仅为 2.5mm×2.0mm,高 1.0mm,适合空间受限的应用场合。
    - 宽输入电压范围:支持 2.0V 至 6.0V 的输入电压,适应不同电源环境。
    - 高效能:高达 92% 的转换效率,确保能量利用最大化。
    - 自动切换控制模式:XCL201 使用固定 PWM 控制,XCL202 则采用 PWM/PFM 自动切换控制,实现负载范围内的快速响应和低纹波。
    - 低功耗:待机模式下电流消耗低至 1.0μA 或更少,提高整体能效。

    4. 应用案例和使用建议


    应用案例:
    - 在智能手机和平板电脑中作为电源管理组件,用于调节和稳定内部电路的电压。
    - 为 WiMAX PDA 和 MID 设备提供可靠的电源供应。
    使用建议:
    - 确保输入电压在指定范围内以保持最佳效率。
    - 使用低 ESR 陶瓷电容作为输出电容,可以提升系统的稳定性。
    - 配置合适的外部电容值以优化转换器的性能。

    5. 兼容性和支持


    该产品与其他电子元器件兼容,适用于多种电子设备。制造商提供了详尽的技术支持和维护服务,包括设计指南和技术文档,确保用户能够顺利部署和使用。

    6. 常见问题与解决方案


    问题1:输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,确认外部电容的型号和容量是否符合要求。

    问题2:待机电流过高
    - 解决方案:检查电路连接是否正确,确保输入电压和输出电压之间的差异足够大。

    7. 总结和推荐


    XCL201/XCL202 系列微功率 DC/DC 转换器以其超小体积、高效率和宽输入电压范围等特点,在众多应用中表现出色。其出色的性价比使其成为各种便携式电子设备的理想选择。强烈推荐在需要高能效和紧凑设计的场景中使用此产品。

XCL202B141ER-G参数

参数
输出类型 -
同步整流器 -
功能 -
最大输入电压 6V
开关频率 1.2MHz
拓扑 Buck
最小输出电压 -
输出数量 1
最大输出电压 1.4V
最小输入电压 2V
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL202B141ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL202B141ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL202B141ER-G XCL202B141ER-G数据手册

XCL202B141ER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.4541
10+ ¥ 12.2078
25+ ¥ 10.9382
100+ ¥ 10.7429
500+ ¥ 10.7429
1000+ ¥ 10.5476
3000+ ¥ 10.5476
库存: 194
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.45
