首页  >  产品百科  >  XCL205B123CR-G

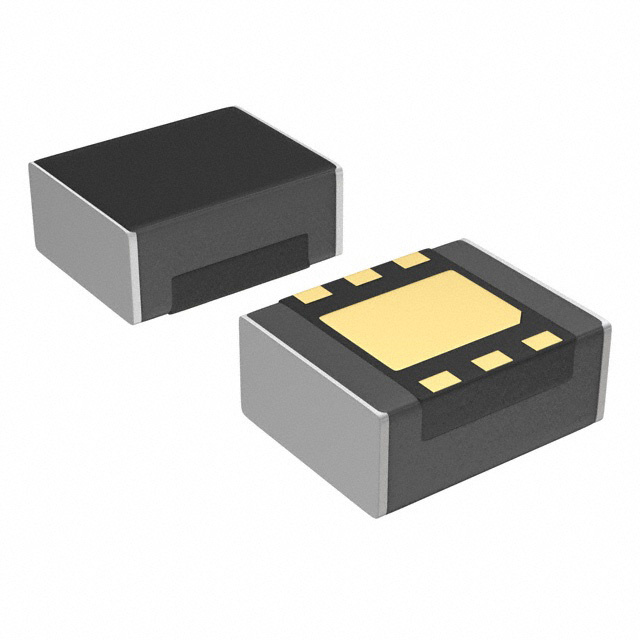

XCL205B123CR-G

产品分类: DC-DC稳压器
产品描述: Buck 3.45MHz Fixed 1 1.2V 6V 2V CL-2025-02 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 893-XCL205B123CR-GTR-ND
供应商: Digi-Key
标准整包数: 3000
TOREX SEMICONDUCTOR DC-DC稳压器 XCL205B123CR-G

XCL205B123CR-G概述

    XCL205/XCL206/XCL207 系列电子元器件技术手册

    产品简介


    XCL205/XCL206/XCL207 系列是内置电感的同步降压“微直流/直流”转换器,采用微型封装(2.5mm×2.0mm,高1.0mm)。这些转换器仅需两个外部连接的电容即可配置一个稳定的电源输出电流高达600mA。其应用电压范围为2.0V至6.0V(XCL20xG:1.8V~6.0V),输出电压内部设置在0.8V至4.0V之间,增量为0.05V。转换器通过3.0MHz的振荡频率运行,包括0.42Ω P通道驱动晶体管和0.52Ω N通道开关晶体管。在轻负载到重负载范围内,这些器件提供快速响应、低纹波和高效率。

    技术参数


    | 参数名称 | 参数符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | VIN | 2.0 | - | 6.0 | V |
    | 最大输出电流 | IOUTMAX | - | - | 600 | mA |
    | 工作频率 | fOSC | 2550 | 3000 | 3450 | kHz |
    | 开关节点电阻 | RLxH | 0.35 | 0.42 | 0.55 | Ω |
    | 最大占空比 | DMAX | 100 | - | - | % |
    | 效率 | EFFI | - | 90 | - | % |

    产品特点和优势


    1. 超小型封装:尺寸仅为2.5mm×2.0mm,高1.0mm。
    2. 高效率:最高效率可达90%,输入电压为4.2V时,输出电压为3.3V。
    3. 低功耗:待机电流低至1.0μA或更低。
    4. 温度适应性强:工作温度范围为-40℃至+85℃,存储温度范围扩展至-40℃至+105℃或+125℃(根据型号)。
    5. 环保设计:符合欧盟RoHS标准,无铅。
    6. 自动模式切换:XCL206系列提供自动PWM/PFM模式切换,确保高效节能。
    7. 手动模式选择:XCL207系列允许手动切换PWM和PWM/PFM模式,适用于多种应用需求。

    应用案例和使用建议


    XCL205/XCL206/XCL207系列广泛应用于智能手机、蓝牙耳机、便携游戏机、数码相机等领域。例如,在智能手机中,它们可用于电池管理,确保稳定的电源供应。
    使用建议:
    1. 在使用过程中,应注意保持外部电容的低ESR特性,以确保高效的能量传输。
    2. 根据实际应用场景,选择合适的模式控制(PWM/PFM),以获得最佳效率。
    3. 考虑到设备的工作温度范围,确保设备安装和使用环境符合要求。

    兼容性和支持


    该系列产品具有良好的兼容性,可以与其他电子元器件或设备无缝集成。厂商提供了全面的技术支持,包括产品文档、应用指南和在线技术支持服务,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决方案:检查输入电压是否在规定的范围内,确认所有连接正确无误。
    2. 问题:输出电压不稳定。
    - 解决方案:调整外部电容值,确保电容的低ESR特性,并检查输入电压是否稳定。
    3. 问题:设备过热。
    - 解决方案:确保散热良好,避免长时间过载工作。

    总结和推荐


    综上所述,XCL205/XCL206/XCL207系列电子元器件具备高效、低功耗、小型化等显著特点,非常适合于移动电话、智能电话和其他便携式设备的应用。其优越的性能和广泛的适用性使其成为电子设备制造商的理想选择。强烈推荐使用这些高效可靠的转换器来提升设备的整体性能。

XCL205B123CR-G参数

参数
同步整流器 -
输出数量 1
开关频率 3.45MHz
输出类型 Fixed
最大输出电压 1.2V
最小输入电压 2V
功能 -
拓扑 Buck
最大输入电压 6V
最小输出电压 -
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL205B123CR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL205B123CR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL205B123CR-G XCL205B123CR-G数据手册

XCL205B123CR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 1.1674 ¥ 9.7697
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 29309.1
直接购买
加入购物车
