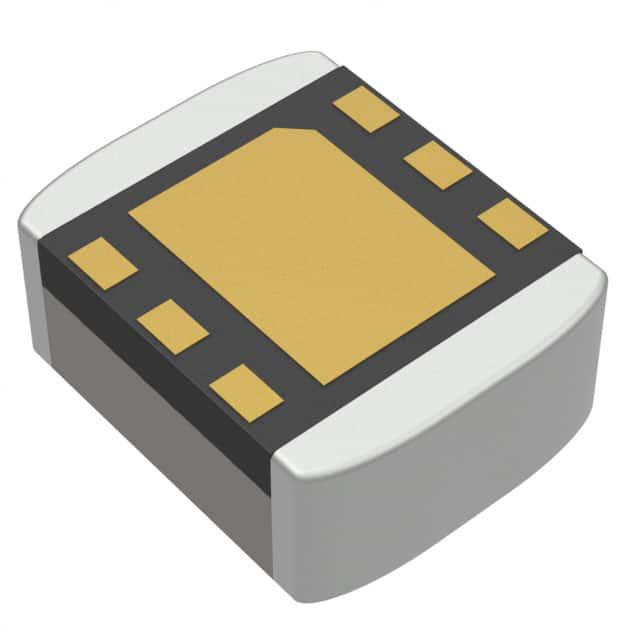

XCL102D333CR-G

产品分类: DC-DC稳压器
产品描述: Boost 3MHz 1 3.234V~3.366V 3.234V 6V 900mV CL-2025-02 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535880
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL102D333CR-G

XCL102D333CR-G概述

    XCL102/XCL103 系列微功耗升压 DC/DC 转换器技术手册

    1. 产品简介


    XCL102/XCL103 系列是一款同步升压微功耗 DC/DC 转换器,集成了电感器和控制 IC,封装在一个非常紧凑的 2.0mm × 2.5mm 封装中(高 1.0mm)。仅通过外部连接两个电容器即可构成稳定的升压电源。内置电感器简化了电路设计,减少了噪音及其他操作故障。输入电压范围为 0.65V 至 6.0V,适用于需要内部固定输出电压(2.2V 至 5.5V)的应用场合。此系列转换器提供 PWM 控制(XCL102)和自动切换 PWM/PFM 控制(XCL103)两种选项。

    2. 技术参数


    - 输入电压范围:启动电压 0.9V 至 6.0V,操作保持电压 0.65V 至 6.0V。
    - 输出电压:2.2V 至 5.5V(步长为 0.1V)。
    - 振荡频率:3.0MHz(±20%)。
    - 输入电流:0.8A。
    - 输出电流:500mA @VOUT=5.0V, VBAT=3.3V(典型值),350mA @VOUT=3.3V, VBAT=1.8V(典型值)。
    - 工作温度范围:-40°C 至 +85°C。
    - 封装形式:CL-2025-02。
    - 环保认证:符合欧盟 RoHS 标准,无铅。

    3. 产品特点和优势


    - 集成电感器:集成电感器简化了电路设计,降低了组装复杂度。
    - 宽输入电压范围:支持广泛的输入电压,适用于多种应用场合。
    - 低功耗:典型工作电流仅为几毫安,适用于便携式设备。
    - 保护电路:内置过流限制和短路保护,增强了产品的可靠性和安全性。
    - 快速软启动:在启动时平滑上升输出电压,避免了浪涌电流。
    - 环境友好:符合 RoHS 标准,绿色环保。

    4. 应用案例和使用建议


    - 应用场景:便携式设备、美容健康设备、可穿戴设备、游戏及爱好设备、个人电脑外设等。
    - 使用建议:
    - 在使用时需根据具体的应用需求选择合适的外部组件,尤其是陶瓷电容。
    - 当 VBAT≥2V、VOUT(T)≥3.5V 和负载电流超过 200mA 时,建议使用两个或多个并联连接。
    - 需要特别注意电容的选择,避免由于 ESR 较大的钽电容或低 ESR 电解电容引起电压波动,从而导致 IC 操作不稳定。

    5. 兼容性和支持


    - 兼容性:XCL102/XCL103 系列可以与其他标准的电子元器件配合使用。
    - 技术支持:制造商提供详尽的技术文档和应用指南,以帮助客户更好地使用该系列产品。

    6. 常见问题与解决方案


    - 问题 1:如何启动转换器?
    - 解决方法:确保输入电压在启动电压范围内,并正确连接电容和电感器。
    - 问题 2:负载电流过高时如何保护设备?
    - 解决方法:转换器内置有过流限制和短路保护功能,当检测到异常情况时会自动断开。

    7. 总结和推荐


    XCL102/XCL103 系列微功耗升压 DC/DC 转换器具有集成化程度高、输入电压范围广、低功耗和可靠性强等显著优点,适用于便携式设备、美容健康设备等多种应用场合。推荐用户在进行类似应用的设计时考虑选用该系列产品。如果您正在寻找一个高效、可靠且易于集成的解决方案,XCL102/XCL103 是您的理想选择。

XCL102D333CR-G参数

参数
输出数量 1
最大输入电压 6V
开关频率 3MHz
最大输出电压 3.234V~3.366V
输出类型 -
拓扑 Boost
功能 -
最小输入电压 900mV
同步整流器 -
最小输出电压 3.234V
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL102D333CR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL102D333CR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL102D333CR-G XCL102D333CR-G数据手册

XCL102D333CR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.2154
10+ ¥ 10.317
50+ ¥ 9.2441
100+ ¥ 9.2441
250+ ¥ 9.079
500+ ¥ 9.079
库存: 1644
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.21
