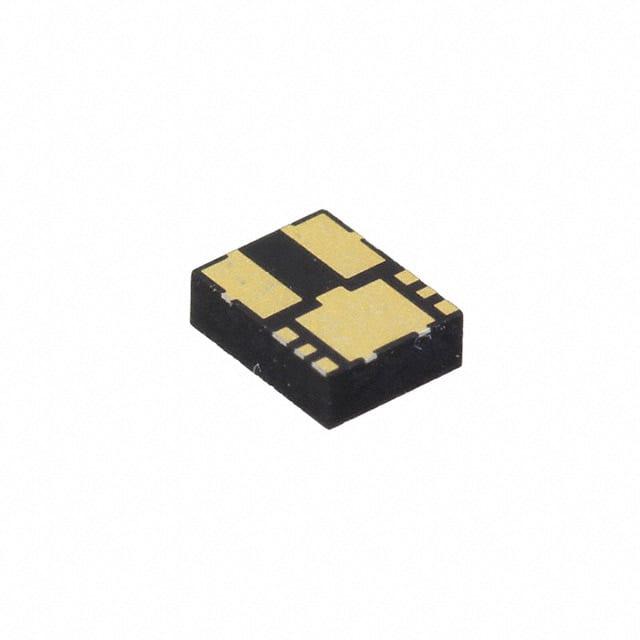

XCL214B103DR

产品分类: DC-DC稳压器
产品描述: Buck 300KHz Fixed 1 1V 5.5V 2.7V USP-9B01 贴片安装,黏合安装 3.2mm*2.5mm*1mm
供应商型号: 3535981
供应商: element14
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL214B103DR

XCL214B103DR概述

    XCL213/XCL214 系列 HiSAT-COT® 控制 1.5A 电感内置降压“微”DC/DC 转换器

    产品简介


    XCL213/XCL214系列是一组同步降压型“微”DC/DC转换器,将一个电感器和控制IC集成在一个小型封装(2.5mm×3.2mm,高1.0mm)中。通过内置电感简化电路设计,降低了由于电路布线引起的噪声和其他操作故障的可能性。其宽泛的工作电压范围为2.7V至5.5V,适用于需要内部固定输出电压(0.8V至3.6V)的应用场景。该系列产品采用3.0MHz的恒定导通时间(HiSAT-COT)同步整流技术,支持PWM控制(XCL213)或自动PWM/PFM切换控制(XCL214)。

    技术参数


    - 输入电压:2.7V 至 5.5V
    - 输出电压:0.8V 至 3.6V
    - 工作频率:3.0MHz
    - 最大输出电流:1.5A
    - 效率:高达92%(VIN=5.0V, VOUT=3.3V/500mA)
    - 保护功能:热关断、电流限制电路(掉电)、短路保护(锁定)
    - 功能:软启动电路、UVLO(欠压锁定)、CL放电
    - 输出电容:低ESR陶瓷电容
    - 工作环境温度:-40°C 至 +105°C
    - 包装:USP-9B01
    - 环保:符合欧盟RoHS标准,无铅

    产品特点和优势


    XCL213/XCL214系列拥有多种独特的功能和优势,使其在众多应用中表现出色。该系列采用了HiSAT-COT技术,实现了快速瞬态响应,同时通过内置的软启动电路和UVLO功能,确保了系统的稳定性和可靠性。此外,它还具有高效率和广泛的输入电压范围,适用于各种笔记本电脑、平板电脑、固态硬盘、手机、投影仪和打印机等应用场景。其紧凑的设计和高集成度使其在空间受限的应用环境中尤为适用。

    应用案例和使用建议


    该系列产品在多个应用场景中表现出色,例如笔记本电脑和平板电脑。在这些应用中,XCL213/XCL214系列可以提供稳定的电源输出,满足高性能处理器和其他关键组件的需求。对于某些负载较重的应用,如笔记本电脑的电源适配器,建议选择具有自动PWM/PFM切换控制的XCL214型号,以获得更佳的电源管理效果。此外,在选择外部电容器时,应注意其最大工作温度和容量变化,特别是当输入电压与输出电压之间的差异较小的情况下,应选择耐高温的产品。

    兼容性和支持


    XCL213/XCL214系列与广泛使用的陶瓷电容器兼容,建议使用低ESR陶瓷电容器作为输出电容。制造商提供了详细的电路设计指南和技术支持,帮助用户轻松完成电路设计并实现最佳性能。厂商还提供了详细的常见问题解答,涵盖从基本操作到高级设置的各种方面。

    常见问题与解决方案


    1. 问题:产品无法启动
    - 解决方法:检查输入电压是否在规定范围内(2.7V至5.5V),确认CE引脚连接正确。

    2. 问题:输出电压不稳定
    - 解决方法:确保所有外部组件(如电容和电感)都符合规格要求,且放置位置正确。
    3. 问题:过热保护激活
    - 解决方法:减少负载电流,确保良好的散热条件,或者考虑降低工作频率。

    总结和推荐


    XCL213/XCL214系列是一款高度集成且性能卓越的DC/DC转换器,特别适合于笔记本电脑、平板电脑、固态硬盘、手机、投影仪和打印机等应用。其高效能、高集成度和广泛的输入电压范围使其成为许多应用场景的理想选择。强烈推荐用户在需要高性能电源管理解决方案的场合使用该系列产品。

XCL214B103DR参数

参数
输出类型 Fixed
最大输入电压 5.5V
最大输出电压 1V
最小输出电压 -
同步整流器 -
最小输入电压 2.7V
功能 -
开关频率 300KHz
输出数量 1
拓扑 Buck
长*宽*高 3.2mm*2.5mm*1mm
通用封装 USP-9B01
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

XCL214B103DR厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL214B103DR数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL214B103DR XCL214B103DR数据手册

XCL214B103DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.2184
10+ ¥ 13.5354
50+ ¥ 12.41
100+ ¥ 11.52
250+ ¥ 10.76
500+ ¥ 9.82
库存: 2450
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.21
直接购买
加入购物车
