XCL210D181GR-G

产品分类: DC-DC稳压器
产品描述: Buck Fixed 1 1.8V 6V 2V CL-2025-8 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535967
供应商: 海外现货
标准整包数: 1

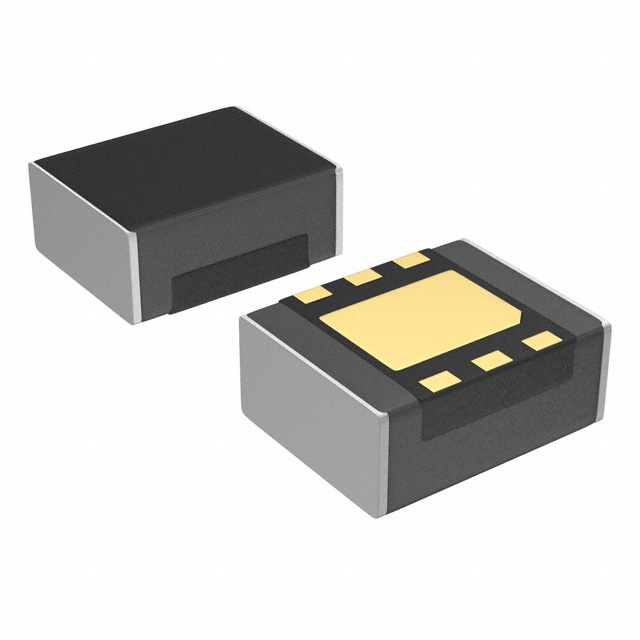

TOREX SEMICONDUCTOR DC-DC稳压器 XCL210D181GR-G

XCL210D181GR-G概述

    XCL210系列电子元器件产品介绍

    产品简介


    XCL210系列是一款同步降压微DC/DC转换器,集成了电感器和控制IC在一个非常紧凑的封装(尺寸为2.0mm×2.5mm,高1.0mm)中。内部集成的电感器简化了电路设计,减少了由于布线导致的噪声和其他操作故障。其宽泛的工作电压范围(2.0V至6.0V)使得该系列产品适用于多种应用,包括需要内部固定输出电压的应用,如1.0V到4.0V(A/B/C/D类型),以及0.6V到0.95V(F/H类型)的范围内变化。

    技术参数


    - 输入电压:2.0V ~ 6.0V
    - 输出电压:1.0V ~ 4.0V (±2.0%,A/B/C/D类型),0.6V ~ 0.95V (±2.0%,F/H类型)
    - 控制方法:PFM控制
    - 输出电流:200mA(A/C类型),50mA(B/D/F/H类型)
    - 静态电流:0.5μA
    - 最大效率:93% (输入电压3.6V时,输出电压3.0V,电流100μA)
    - 功能:UVLO(欠压锁定),短路保护
    - 放电功能:CL放电(C/D/H类型)
    - 工作温度范围:-40°C ~ +85°C
    - 封装类型:CL-2025-02
    - 环境友好:符合欧盟RoHS标准,无铅

    产品特点和优势


    1. 紧凑型设计:集成电感器的微型封装使其适用于空间受限的设计。
    2. 高效率:最高可达93%的效率,适用于便携式和低功耗应用。
    3. 内置保护功能:UVLO和短路保护功能提高了系统的稳定性和可靠性。
    4. 多功能输出:可选输出电压范围广泛,适用于不同需求的应用。
    5. 环保材料:采用无卤素、锑及铅等有害物质,符合环保要求。

    应用案例和使用建议


    XCL210系列适用于多种应用领域,例如:
    - 穿戴设备:因其小型化和高效能特性,非常适合应用于智能手表、健康监测设备等穿戴设备中。
    - 蓝牙单元:适用于需要低功耗和高效率电源管理的无线连接设备。
    - 便携式游戏机:紧凑的尺寸和高效率使它成为便携式游戏设备的理想选择。
    - 能源收集设备:其宽泛的工作电压范围和高效率使其能够有效处理能源收集系统中的能量。
    使用建议:在设计应用时,应根据具体应用场景选择合适的输出电压。确保外围电路(如陶瓷电容器)的质量和稳定性以获得最佳性能。

    兼容性和支持


    XCL210系列与其他类型的电子元件和设备具有良好的兼容性,特别是在相同工作电压范围内的其他微DC/DC转换器。制造商提供了详细的技术文档和支持服务,有助于设计师快速解决问题并实现应用。

    常见问题与解决方案


    1. 问题:电源开关频率不稳定。
    - 解决方案:检查电路连接是否正确,确保输入电压在正常范围内。

    2. 问题:输出电压偏差较大。
    - 解决方案:检查外围组件是否满足规格要求,尤其是电容器的ESR值。
    3. 问题:系统处于待机状态时功耗较高。
    - 解决方案:确认所有不使用的电路均已关闭,调整控制信号以降低静态电流。

    总结和推荐


    XCL210系列以其紧凑的设计、高效的性能、丰富的保护功能和广泛的输出电压选项,在众多电子应用中表现出色。适用于智能穿戴设备、便携式电子产品等领域。总体而言,XCL210系列是值得推荐的高性能微DC/DC转换器产品。

XCL210D181GR-G参数

参数
输出数量 1
最小输入电压 2V
最大输出电压 1.8V
开关频率 -
拓扑 Buck
输出类型 Fixed
最大输入电压 6V
最小输出电压 -
同步整流器 -
功能 -
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-8
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL210D181GR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL210D181GR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL210D181GR-G XCL210D181GR-G数据手册

XCL210D181GR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.0103
10+ ¥ 10.9884
50+ ¥ 9.8456
100+ ¥ 9.8456
250+ ¥ 9.6698
500+ ¥ 9.6698
1000+ ¥ 9.494
2500+ ¥ 9.494
库存: 1563
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.01
