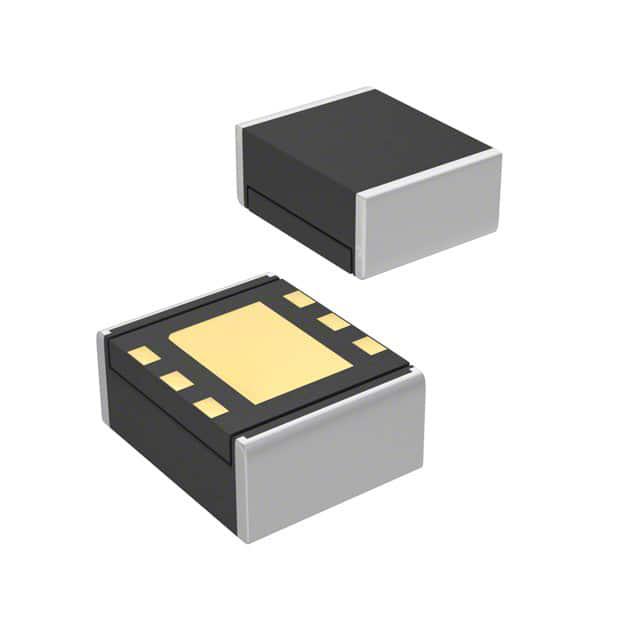

XCL202B101ER-G

产品分类: DC-DC稳压器
产品描述: Buck 1.2MHz 1 1V 6V 2V CL-2025-02 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535899
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL202B101ER-G

XCL202B101ER-G概述

    XCL201/XCL202系列:微型DC/DC降压转换器

    产品简介


    XCL201/XCL202系列是一系列集成了电感的同步降压微型DC/DC转换器,采用单一小型封装(尺寸为2.5mm x 2.0mm,高度为1.0mm)。这种微小体积的设计使得产品能够在多种便携式设备中广泛使用,如移动电话、智能手机、蓝牙耳机、便携游戏机等。通过外接两个电容,可以配置一个稳定的输出电流高达400mA的电源系统。该系列产品的工作电压范围为2.0V到6.0V,输出电压可根据需求在0.8V至4.0V之间调整,且增量为0.05V。

    技术参数


    - 输入电压范围: 2.0V ~ 6.0V
    - 输出电压范围: 0.8V ~ 4.0V (±2.0%)
    - 最大输出电流: 400mA
    - 振荡频率: 1.2MHz (±15%)
    - 最高占空比: 100%
    - 输出电容器: 低ESR陶瓷电容
    - 控制方法: PWM (XCL201); PWM/PFM自动切换 (XCL202)
    - 工作温度范围: -40℃ ~ +85℃

    产品特点和优势


    XCL201/XCL202系列的主要特点是其超小型设计(2.5mm x 2.0mm,高度1.0mm)和高效率(在VIN=4.2V, VOUT=3.3V条件下效率可达92%)。同时,该系列产品提供了软启动功能和内置的CL放电功能,以确保系统的稳定运行。此外,PWM/PFM自动切换控制模式保证了快速响应、低纹波和高效率,适用于轻负载到重负载的全负载范围。

    应用案例和使用建议


    根据技术手册中的典型应用电路,XCL201/XCL202系列可应用于手机、平板电脑、智能穿戴设备等多种消费电子产品中。例如,在移动电话的设计中,可以通过合理选择外部电容(CIN:10V/4.7μF, CL:6.3V/10μF)来实现高效能的电源管理。对于用户而言,建议在使用过程中注意外部电容的选择,尽量选择低ESR陶瓷电容以保证系统稳定性。

    兼容性和支持


    XCL201/XCL202系列与其配套的电感完全兼容,仅需两个外部电容即可完成配置。厂商提供了详细的文档和设计指南,以帮助用户顺利完成产品的设计和测试。同时,该系列产品符合欧盟RoHS标准,确保环保无铅。

    常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方案: 检查并调整外部电容的值,确保其满足技术手册中的要求。

    - 问题2: 设备进入待机模式后无法正常唤醒。
    - 解决方案: 确认外部电路的设计是否符合要求,特别是CE引脚的连接方式。

    总结和推荐


    综上所述,XCL201/XCL202系列以其超小型设计、高效率和广泛的适用性,在众多便携式设备中展现出显著的优势。针对消费电子产品制造商和设计者,强烈推荐此系列DC/DC转换器,以提升产品的整体性能和用户体验。

XCL202B101ER-G参数

参数
最小输入电压 2V
最大输出电压 1V
拓扑 Buck
同步整流器 -
输出数量 1
最小输出电压 -
开关频率 1.2MHz
最大输入电压 6V
功能 -
输出类型 -
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL202B101ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。
