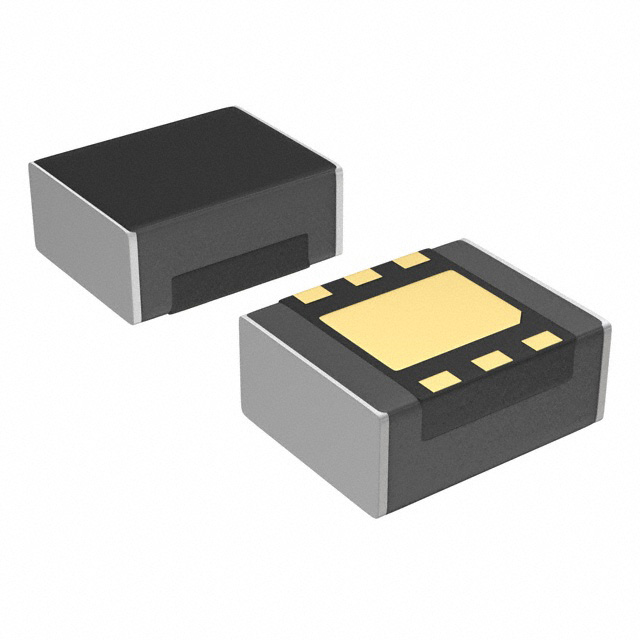

XCL222B101ER-G

产品分类: DC-DC稳压器
产品描述: Buck 1.2MHz Fixed 1 1V 5.5V 2.5V CL-2025-8 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 10B-3536031-4
供应商: 国内现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL222B101ER-G

XCL222B101ER-G概述

    XCL221/XCL222 系列微功率降压“微DC/DC”转换器技术手册

    产品简介


    XCL221/XCL222 系列是 Torex 半导体公司推出的同步降压型微功率 DC/DC 转换器。该系列产品集成了一个电感器和控制 IC 于一个紧凑的小型封装(尺寸为 2.0mm×2.5mm,高为 1.0mm),适用于低功耗、小体积的应用场合。其核心特点之一是采用了 HiSAT-COT(高速瞬态响应)技术,具有优异的瞬态响应性能。此外,该系列还提供了多种控制方式选择,包括固定 PWM 控制(XCL221)和自动切换 PWM/PFM 控制(XCL222)。产品广泛应用于可穿戴设备、蓝牙模块、固态硬盘、智能手机、数码相机、便携式游戏设备等领域。

    技术参数


    - 输入电压范围:2.5V 至 5.5V
    - 输出电压范围:0.8V 至 3.6V(±2.0%)
    - 振荡频率:1.2MHz
    - 最大输出电流:500mA
    - 效率:高达 93%(VIN=5.0V,VOUT=3.3V/200mA)
    - 软启动时间:最快可达 0.3ms
    - 绝对最大额定值:输入电压 -0.3V 至 +6.2V;LX 引脚电压 -0.3V 至 VIN +0.3V 或 +6.2V;输出电压 -0.3V 至 VIN +0.3V 或 +4.0V;CE 引脚电压 -0.3V 至 +6.2V;功耗 1000mW(标准 PCB 板尺寸为 40mm×40mm)
    - 工作环境温度范围:-40℃ 至 +105℃
    - 存储温度范围:-55℃ 至 +125℃
    - 封装形式:CL-2025-02
    - 环保特性:符合欧盟 RoHS 标准,无铅

    产品特点和优势


    XCL221/XCL222 系列的主要特点是采用 HiSAT-COT 技术,确保了高精度、高稳定性的电源供应,特别适合对瞬态响应要求高的 LSI 设备。同时,该系列的紧凑封装设计和内部集成的电感器使得外部电路简化,易于集成到各种小型化应用中。高效能、高集成度、低功耗、快速瞬态响应等特点使其在市场上具有显著的竞争优势。

    应用案例和使用建议


    应用案例
    - 可穿戴设备:由于可穿戴设备对体积和功耗的要求较高,XCL221/XCL222 系列可以提供稳定可靠的电源解决方案。
    - 蓝牙模块:蓝牙模块需要低功耗且稳定的电源供应,XCL221/XCL222 可以满足这种需求。
    - 固态硬盘(SSD):在 SSD 中,XCL221/XCL222 可以用于为控制芯片供电,确保数据传输的稳定性。
    使用建议
    - 输出电容选择:建议使用低 ESR 陶瓷电容器作为输出电容,以保证系统稳定性。
    - 输入电容配置:对于输入电压 VIN 和输出电压 VOUT 的差值小于 1.5V 的应用,建议选用 20μF 或更大的 CL 电容。

    兼容性和支持


    XCL221/XCL222 系列具有良好的兼容性,可以与其他同类产品进行替换使用。厂商提供了详细的技术手册和支持文档,帮助用户在开发过程中解决各种问题。此外,XCL221/XCL222 系列符合欧盟 RoHS 标准,环保且无铅,确保了用户在合规性和环保方面的考量。

    常见问题与解决方案


    - 问题 1:如何确保系统的稳定性?
    解答:建议使用低 ESR 陶瓷电容器作为输出电容,以确保系统稳定性。
    - 问题 2:当负载较重时如何避免输入电流过大?
    解答:在软启动期间,如果输出电压未能在设定时间内达到目标值,内置的电流限制功能将激活,防止输入电流过大,确保输出电压平稳上升。
    - 问题 3:如何处理短路保护?
    解答:当检测到输出短路时,短路保护电路将立即动作,关闭 MOSFET,从而保护连接到输入/输出端的设备。

    总结和推荐


    总体来看,XCL221/XCL222 系列凭借其高精度、高稳定性和高效的性能表现,在低功耗、小体积的应用领域中表现出色。无论是从性能指标还是从应用灵活性上来看,该系列产品都值得推荐。建议在设计小型化、低功耗的电源系统时优先考虑 XCL221/XCL222 系列。

XCL222B101ER-G参数

参数
最大输出电压 1V
开关频率 1.2MHz
拓扑 Buck
最小输入电压 2.5V
输出类型 Fixed
同步整流器 -
输出数量 1
功能 -
最大输入电压 5.5V
最小输出电压 -
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-8
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

XCL222B101ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL222B101ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL222B101ER-G XCL222B101ER-G数据手册

XCL222B101ER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.9943
50+ ¥ 15.6991
79+ ¥ 15.0711
100+ ¥ 13.0903
250+ ¥ 11.6583
2500+ ¥ 9.0331
库存: 195
起订量: 11 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.99
直接购买
加入购物车
