XC9282B33E1R-G

产品分类: DC-DC稳压器
产品描述: Buck Yes 6MHz Fixed 1 3.3V 3.3V 5.5V 2.5V LGA-6 贴片安装,黏合安装
供应商型号: 3535864
供应商: element14
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XC9282B33E1R-G

XC9282B33E1R-G概述


    产品简介


    XC9281/XC9282系列是东芝(Torex)公司推出的一款高性能同步整流降压DC/DC转换器,具有HiSAT-COT®控制功能。该系列产品能够实现高达600mA的输出电流,适用于小型化和低功耗设计的应用场合,如智能手机、无线耳机、可穿戴设备、便携式游戏机等。凭借其小巧的封装尺寸和高效率,XC9281/XC9282系列在电池供电设备中表现出色。

    技术参数


    - 输入电压范围: 2.5V 至 5.5V
    - 输出电压范围:
    - 0.7V至1.15V(±2.0%)
    - 1.2V至3.6V(±1.5%)
    - 输出电流: 600mA
    - 静默电流: 11μA(XC9282 PWM/PFM自动模式)
    - 振荡频率: 4MHz, 6MHz
    - 效率(fOSC=4MHz): 90.0%(VIN=3.7V, VOUT=1.8V, IOUT=200mA)
    - 控制方式:
    - XC9281: PWM控制
    - XC9282: PWM/PFM自动切换控制
    - 保护功能:
    - 电流限制
    - 软启动
    - 欠压锁定(UVLO)
    - 输入/输出电容: 陶瓷电容
    - 工作环境温度: -40℃ 至 105℃
    - 封装形式:
    - LGA-6B01(1.2 x 1.2 x 0.3mm)
    - WLP-5-06(0.88 x 0.96 x 0.33mm)

    产品特点和优势


    XC9281/XC9282系列的核心优势在于其采用的HiSAT-COT控制技术,这种技术能够在保持高效率的同时提供快速的瞬态响应能力。这种特性使得该系列转换器在负载变化较大的情况下依然能保持稳定的输出电压,特别适合需要快速响应和稳定输出电压的FPGA等应用。此外,这些转换器还具有较小的静默电流和高效的开关频率,能够在轻负载时显著降低功耗,提高整体系统的能源利用效率。

    应用案例和使用建议


    XC9281/XC9282系列广泛应用于各类便携式设备,例如智能手机、无线耳机、智能手表、便携式游戏机和各种小型电源模块。对于开发工程师而言,在设计电路时需要根据具体应用选择合适的电感和电容值。建议选择符合特定环境温度和输入输出电压条件的元件,以确保系统稳定运行。

    兼容性和支持


    该系列转换器支持多种封装形式,以适应不同的设计需求。此外,Torex公司提供了详尽的技术文档和支持服务,有助于开发者顺利集成到其设计方案中。

    常见问题与解决方案


    1. 问题:系统在某些条件下出现过热现象
    - 解决方案:检查散热措施是否到位,适当增加散热片或优化电路布局。

    2. 问题:系统输出电压不稳定
    - 解决方案:确认所选电感和电容是否匹配要求,适当调整补偿网络参数。

    3. 问题:系统启动时出现异常
    - 解决方案:检查软启动设置,确保在启动时电容电压逐步上升。

    总结和推荐


    XC9281/XC9282系列凭借其高效能和紧凑设计,在众多电子设备中具有明显的竞争优势。对于需要高效率和稳定输出的应用,这些转换器是理想的选择。因此,强烈推荐此系列转换器用于移动设备和其他便携式电子设备的设计。
    通过结合其卓越的性能和广泛的适用性,XC9281/XC9282系列无疑为现代电子产品的高效能需求提供了一种可靠且灵活的解决方案。

XC9282B33E1R-G参数

参数
输出数量 1
同步整流器 Yes
最大输入电压 5.5V
输出类型 Fixed
最大输出电压 3.3V
拓扑 Buck
功能 Step-Down
最小输入电压 2.5V
最小输出电压 3.3V
开关频率 6MHz

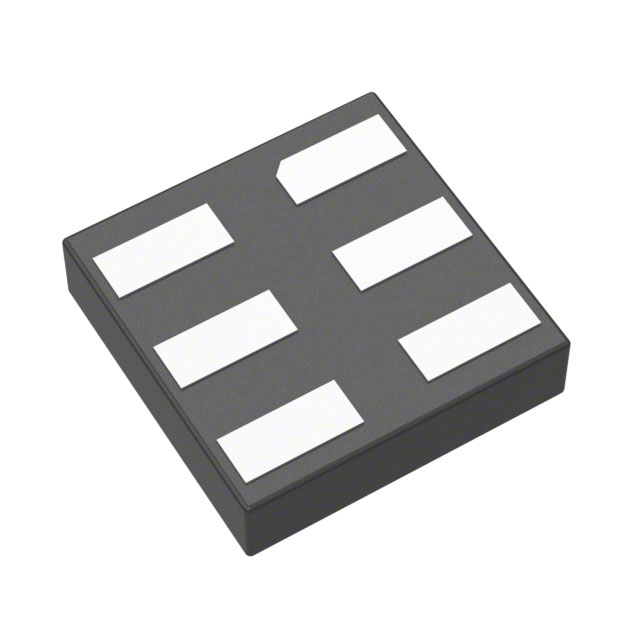

通用封装 LGA-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

XC9282B33E1R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9282B33E1R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9282B33E1R-G XC9282B33E1R-G数据手册

XC9282B33E1R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
