XC9267B75CER-G

产品分类: DC-DC稳压器
产品描述: 1.2MHz Adjustable 1 25V 1V 36V 3V USP-6-C
供应商型号: XC9267B75CER-G-ND
供应商: Digi-Key
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XC9267B75CER-G

XC9267B75CER-G概述


    产品简介


    XC9267系列是高性能的同步降压直流/直流转换器,能够承受36V的操作电压并提供高达600mA的输出电流。XC9267系列包括两种封装方式:SOT-89-5(无电源指示)和USP-6C(含电源指示)。这些转换器集成了内部P通道MOS驱动晶体管和N通道MOS开关晶体管,适用于各种工业、家庭设备及传感器应用。

    技术参数


    - 输入电压范围:3.0V至36V(绝对最大值为40V)
    - 输出电压范围:1.0V至25V
    - 软启动时间:2.0ms(典型值),可调
    - 振荡频率:1.2MHz 或 2.2MHz
    - 效率:在12V到5V转换时,300mA下可达88%
    - 工作温度范围:-40℃ 至 +105℃
    - 保护电路:过流保护,热关机
    - 输出电容:陶瓷电容
    - 符合标准:RoHS合规,无铅

    产品特点和优势


    XC9267系列具有以下显著特点:
    - 宽输入电压范围:适应多种不同的电源环境
    - 高效率:尤其是在低电压转换时表现出色
    - 内置软启动:防止启动瞬间的大电流冲击
    - 温度保护:通过热关机防止过热损坏
    - 快速响应:在高负载情况下能快速调整输出电压
    - 低EMI设计:内置ESD保护二极管,减少电磁干扰

    应用案例和使用建议


    XC9267系列广泛应用于各种电子设备中,如电表、气体探测器、各种传感器和家用电器。对于需要高效稳定电源供应的应用场合,如家庭自动化系统、工业控制系统等,XC9267是一个理想的选择。在实际应用中,建议在高温环境下使用时加强散热措施,以避免热关机现象发生。同时,应选择合适的电感值和外部电阻,确保最佳的转换效果。

    兼容性和支持


    XC9267系列具备良好的兼容性,可与现有的电源系统轻松集成。制造商提供详尽的技术文档和支持服务,包括选型指南、应用电路图及测试条件,帮助用户快速上手。此外,用户还可以通过官方技术支持渠道获取更多帮助和指导。

    常见问题与解决方案


    1. 问:如何设置软启动时间?
    答:可以通过连接外部电阻和电容来调节软启动时间。具体计算方法如下:
    \[
    t{\text{ss2}} = C{\text{SS}} \times R{\text{SS}} \times \ln\left(\frac{V{\text{EN/SS}}}{V{\text{EN/SS}} - 1.45}\right)
    \]
    例如,当\(C{\text{SS}} = 0.47 \mu F\),\(R{\text{SS}} = 430 k\Omega\) 和 \(V{\text{EN/SS}} = 12V\)时,软启动时间为约26毫秒。
    2. 问:如何设定输出电压?
    答:通过连接外部电阻RFB1和RFB2来设定输出电压。计算公式如下:
    \[
    V{\text{OUT}} = 0.75 \times \frac{R{\text{FB1}} + R{\text{FB2}}}{R{\text{FB2}}}
    \]

    总结和推荐


    XC9267系列是一款功能强大且灵活多样的同步降压直流/直流转换器,适合在工业和家用环境中广泛应用。其高效的能量转换、稳定的输出电压、宽广的工作温度范围及完善的保护机制使其在市场上具备较强的竞争力。我们强烈推荐XC9267系列用于那些需要高效、稳定和可靠电源解决方案的应用场合。

XC9267B75CER-G参数

参数
最大输入电压 36V
最大输出电压 25V
输出类型 Adjustable
开关频率 1.2MHz
输出数量 1
最小输入电压 3V
功能 -
最小输出电压 1V
同步整流器 -
拓扑 -

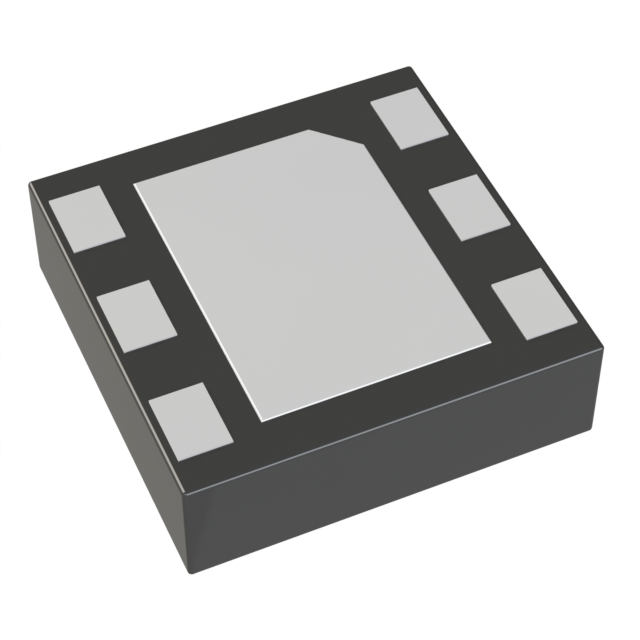

通用封装 USP-6-C
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC9267B75CER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9267B75CER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9267B75CER-G XC9267B75CER-G数据手册

XC9267B75CER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
