XC9258A33CMR-G

产品分类: DC-DC稳压器
产品描述: Buck Yes 1.2MHz Fixed 1 3.3V 3.3V 5.5V 2.5V SOT-25 贴片安装,黏合安装
供应商型号: 3535701
供应商: element14
标准整包数: 1

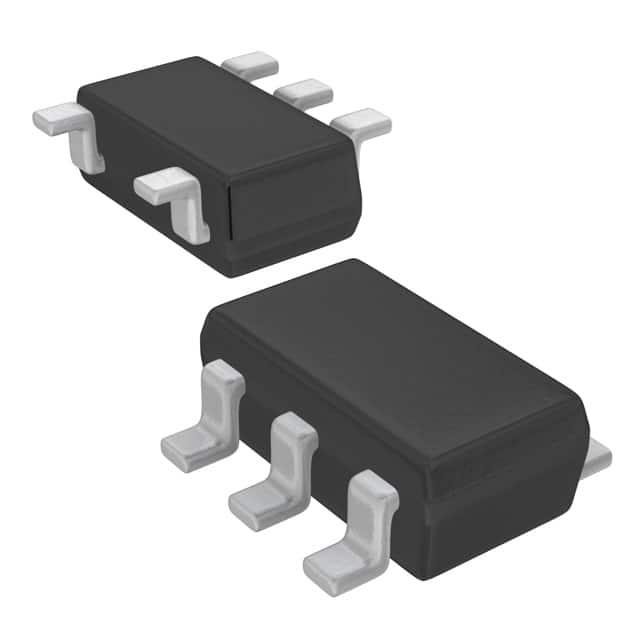

TOREX SEMICONDUCTOR DC-DC稳压器 XC9258A33CMR-G

XC9258A33CMR-G概述


    产品简介


    XC9257/XC9258 系列是一款高效率同步降压 DC/DC 转换器,专为允许使用陶瓷电容而设计。内置 P 沟道 MOS 驱动晶体管和 N 沟道 MOS 开关晶体管,输出电压内部可调,范围在 0.8V 至 3.6V(精度 ±2.0%),间隔为 0.05V。该系列产品适用于需要高稳定性电源的应用场景,例如智能手机、蓝牙设备、便携式游戏机、数码相机、POLO 应用及穿戴设备。

    技术参数


    - 输入电压范围:2.5V~5.5V
    - 输出电压范围:0.8V~3.6V(精度 ±2.0%)
    - 振荡频率:1.2MHz 或 6.0MHz
    - 最大输出电流:1A
    - 控制方式:HiSAT-COT 控制
    - 工作温度范围:-40℃ ~ +105℃
    - 绝对最大额定值:
    - VIN引脚电压:-0.3V~+6.2V
    - 功率耗散:SOT-25 包装 250mW,USP-6C 包装 120mW
    - 封装:SOT-25 和 USP-6C

    产品特点和优势


    - 高效率:高达 90% 的效率,在各种负载条件下均能保持高效运行。
    - 快速响应:通过 HiSAT-COT 控制实现了卓越的瞬态响应,显著降低了输出电压纹波。
    - 低功耗:待机电流低至 1.0μA。
    - 多种保护机制:集成热关断、电流限制和短路保护功能,确保设备安全可靠。
    - 软启动功能:启动时间快至 0.3ms,能够平稳启动电源。

    应用案例和使用建议


    - 智能手表:由于具有低功耗特性,非常适合智能手表这类便携设备的电源管理。
    - 便携游戏机:高效率和快速响应特性可以提供稳定的电力供应,延长游戏时间。
    - 数码相机:适用于点对点供电需求,保证摄像机持续稳定工作。
    使用建议:
    - 在选择外部元件时,请根据实际使用条件(如环境温度、输入和输出电压)选择合适的元件。
    - 建议在使用过程中监控电源转换器的工作状态,确保其正常运行并避免过载。

    兼容性和支持


    - 本产品支持两种封装形式:SOT-25 和 USP-6C,可以根据实际需求选择适合的封装。
    - 厂商提供全方位的技术支持和售后服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:设备在高负载情况下表现不佳。
    - 解决方案:检查并确认外部电感器和电容器的选择是否合适。建议选择低ESR的陶瓷电容器以提高瞬态响应速度。

    2. 问题:待机电流偏高。
    - 解决方案:检查电路连接是否正确,尤其是 CE 引脚是否有正确的接地处理。可以尝试调整 CE 引脚的设置来降低待机电流。

    总结和推荐


    XC9257/XC9258 系列转换器具备高性能和高可靠性,特别适合于高要求的电子设备电源管理。其高效的能量转换能力和快速的瞬态响应使其成为各种便携式设备的理想选择。强烈推荐此产品给需要高性能电源管理的设备制造商和工程师们。

XC9258A33CMR-G参数

参数
输出类型 Fixed
最小输出电压 3.3V
最小输入电压 2.5V
拓扑 Buck
功能 Step-Down
最大输出电压 3.3V
最大输入电压 5.5V
同步整流器 Yes
输出数量 1
开关频率 1.2MHz
通用封装 SOT-25
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

XC9258A33CMR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9258A33CMR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9258A33CMR-G XC9258A33CMR-G数据手册

XC9258A33CMR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8539 ¥ 7.1473
10+ $ 0.8103 ¥ 6.7818
25+ $ 0.7833 ¥ 6.5565
100+ $ 0.7564 ¥ 6.3312
250+ $ 0.6667 ¥ 5.58
500+ $ 0.5821 ¥ 4.8718
1000+ $ 0.5077 ¥ 4.2494
3000+ $ 0.4718 ¥ 3.9489
库存: 2790
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.14
