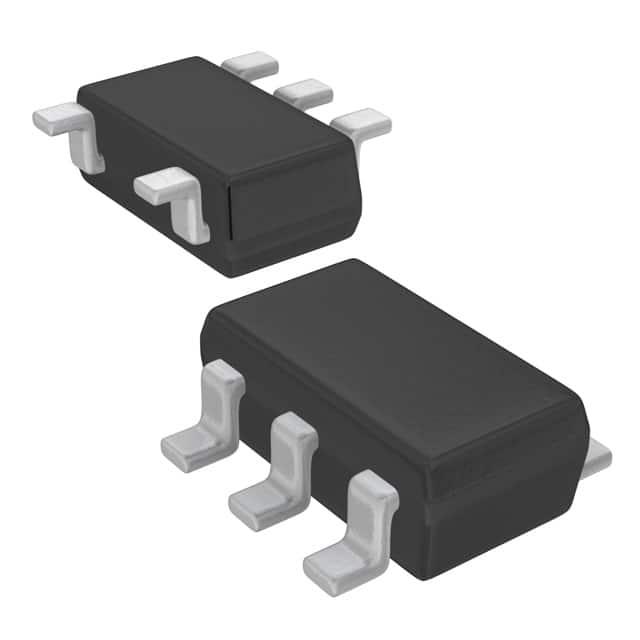

XC9142A36CMR-G

产品分类: DC-DC稳压器
产品描述: Boost Yes 1.2MHz Fixed 1 3.6V 3.6V 6V 650mV SOT-25 贴片安装,黏合安装
供应商型号: XC9142A36CMR-G
供应商: 国内现货
标准整包数: 3000
TOREX SEMICONDUCTOR DC-DC稳压器 XC9142A36CMR-G

XC9142A36CMR-G概述


    产品简介


    XC9141/XC9142 系列是同步升压 DC/DC 转换器,内置了一个 0.3Ω(典型值)N 沟道驱动晶体管和一个 0.3Ω(典型值)同步 P 沟道开关晶体管。这些转换器能够通过降低内置晶体管的导通电阻来提供高达 0.8A 的高效稳定电流。它们适用于仅使用一个碱性电池或一个镍氢电池的移动设备。

    技术参数


    - 输入电压范围:0.65V 至 6.0V
    - 固定输出电压:1.8V 至 5.5V(以 0.1V 为增量)
    - 振荡频率:1.2MHz(±15%),3.0MHz(±20%)
    - 输入电流:0.8A
    - 输出电流:
    - VOUT=5.0V,VBAT=3.3V 时:500mA(典型值)
    - VOUT=3.3V,VBAT=1.8V 时:350mA(典型值)
    - 控制模式选择:PWM(XC9141 系列)或自动 PWM/PFM(XC9142 系列)
    - 负载瞬态响应:100mV(VOUT=3.3V,VBAT=1.8V,IOUT=1mA→200mA,tr=5μs)
    - 保护电路:过流限制,积分锁定方法(D、E、F 型),输出短路保护(D、E、F 型)
    - 其他功能:软启动,负载断开功能(A、C、D、F 型),输出电容器:陶瓷电容器
    - 工作环境温度:-40℃ 至 +85℃
    - 封装:SOT-25、USP-6C、WLP-6-01
    - 环保标准:符合欧盟 RoHS 标准,无铅

    产品特点和优势


    XC9141/XC9142 系列的最大优势在于其高效率和稳定性。它能够处理高达 0.8A 的电流,且在各种输入电压下都能保持稳定的输出。此外,内置的软启动和负载断开功能使其在启动时更加平滑,同时提供了额外的安全保障。这款转换器还具有多种振荡频率选项,可以根据具体的应用需求进行灵活配置。

    应用案例和使用建议


    XC9141/XC9142 系列广泛应用于便携式设备、美容健康设备、可穿戴设备、游戏和爱好设备以及个人电脑外设等领域。这些应用要求高效率、紧凑体积和可靠的电源管理。
    使用建议:
    - 根据实际工作条件选择合适的外部组件,如陶瓷电容器。
    - 避免使用高 ESR(等效串联电阻)的电解电容,因为这会导致更大的纹波电压和可能的不稳定性。
    - 在高负载电流情况下,若使用 fosc=1.2MHz 或 fosc=3.0MHz,则建议并联多个电容以确保稳定输出。

    兼容性和支持


    XC9141/XC9142 系列与多种电子元器件和设备兼容,适用于不同的电源管理系统。厂商通常会提供详细的技术支持和维护信息,确保用户能够顺利地将这些转换器集成到其设计中。

    常见问题与解决方案


    问题 1:启动时无法正常工作。
    - 解决方案:检查输入电压是否在 0.65V 至 6.0V 范围内,并确保所有连接正确无误。
    问题 2:输出电压不稳定。
    - 解决方案:检查外部电容器是否正确安装,确保使用推荐的陶瓷电容器。如果需要使用电解电容器,请在其两端并联一个陶瓷电容器。
    问题 3:系统过热。
    - 解决方案:确认散热措施是否到位,如使用 PCB 散热垫或金属罩增强散热效果。

    总结和推荐


    XC9141/XC9142 系列是一款高度可靠且高效的升压 DC/DC 转换器,非常适合用于便携式设备和其他对电源管理要求较高的场合。其高效率、宽输入电压范围和丰富的保护功能使其在市场上具备强大的竞争力。我们强烈推荐在各类电源管理项目中使用此系列产品。

XC9142A36CMR-G参数

参数
最大输入电压 6V
拓扑 Boost
开关频率 1.2MHz
同步整流器 Yes
输出类型 Fixed
最大输出电压 3.6V
最小输出电压 3.6V
最小输入电压 650mV
输出数量 1
功能 Step-Up
通用封装 SOT-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
