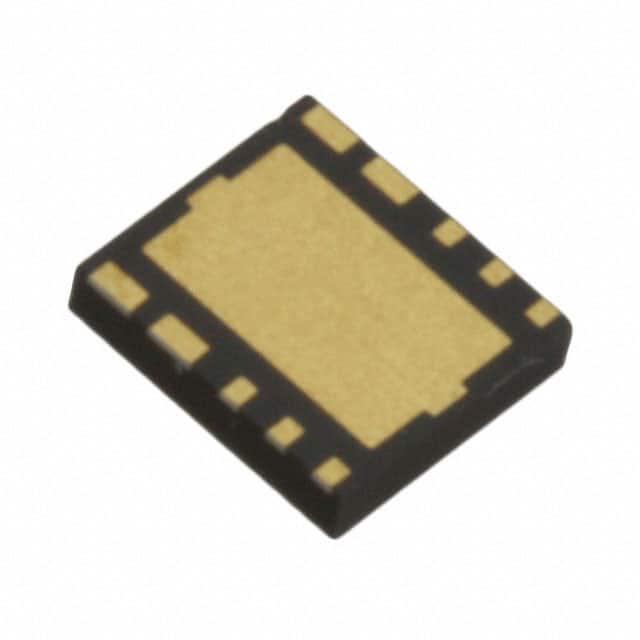

XC9243B08DDR-G

产品分类: DC-DC稳压器
产品描述: Buck Yes 2.4MHz Adjustable 1 6V 900mV 6V 2.7V USP-10B 贴片安装,黏合安装
供应商型号: 3535689
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XC9243B08DDR-G

XC9243B08DDR-G概述


    产品简介


    XC9242/XC9243 系列是高性能的同步降压直流-直流转换器,具有高效率和稳定的电源输出能力。这些转换器内置了0.11Ω(典型值)的P沟道MOS驱动晶体管和0.12Ω(典型值)的N沟道MOS开关晶体管,适用于使用陶瓷电容器的系统。XC9242系列采用PWM控制方式,而XC9243系列则采用PWM/PFM自动切换控制方式,以确保在轻负载条件下也能实现高效率。
    主要应用领域包括智能手机、移动电话、蓝牙设备、便携式游戏机、数码相机及摄像机等移动设备。

    技术参数


    - 输入电压范围: 2.7V~6.0V
    - 输出电压范围: 0.9V~VIN
    - 参考电压: 0.8V ±2.0%
    - 最大输出电流: 2.0A
    - 振荡频率: 1.2MHz ±15% 或 2.4MHz ±15%
    - 最大占空比: 100%
    - 封装形式: USP-10B, SOP-8FD
    - 工作温度范围: -40℃ ~ +85℃

    产品特点和优势


    XC9242/XC9243 系列的主要特点是其高效率(最高可达95%)、稳定性和快速软启动(通常只需1毫秒),这使其非常适合于大电流应用。内置的CL放电功能可以防止输出电容放电时发生误动作。同时,其集成的热关断和欠压锁定功能提供了额外的安全保障。此外,这些转换器符合RoHS标准,环保且无铅。

    应用案例和使用建议


    XC9242/XC9243 系列广泛应用于各类便携式设备中,例如智能手机和平板电脑。对于设计者来说,使用这种转换器需要考虑如何合理配置外部电阻来设定输出电压。例如,如果需要一个3.3V的输出电压,则可以使用47kΩ和15kΩ的分压电阻来实现。

    兼容性和支持


    XC9242/XC9243 系列与其他常见的电子元件兼容,例如标准的陶瓷电容器和电感器。制造商通常提供详细的设计指南和技术支持,帮助用户更好地理解和应用这些转换器。

    常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决方法: 检查并调整外部分压电阻RFB1和RFB2的值。
    - 问题: 转换器过热
    - 解决方法: 确保良好的散热设计,特别是在高负载情况下。

    总结和推荐


    XC9242/XC9243 系列同步降压直流-直流转换器凭借其高效率、稳定的输出和广泛的应用领域,是一个值得推荐的产品。其独特的特性和广泛的兼容性使其成为移动设备和其他便携式电子产品的理想选择。建议设计者根据具体需求仔细选择合适的型号,并遵循官方提供的设计指南进行应用。

XC9243B08DDR-G参数

参数
输出数量 1
输出类型 Adjustable
同步整流器 Yes
最大输出电压 6V
开关频率 2.4MHz
最小输入电压 2.7V
最大输入电压 6V
功能 Step-Down
拓扑 Buck
最小输出电压 900mV
通用封装 USP-10B
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
