XC9265B1214R-G

产品分类: DC-DC稳压器
产品描述: Buck Yes Fixed 1 1.2V 1.2V 6V 2V USP-6EL 贴片安装,黏合安装
供应商型号: ET-3535750
供应商: 海外现货
标准整包数: 1

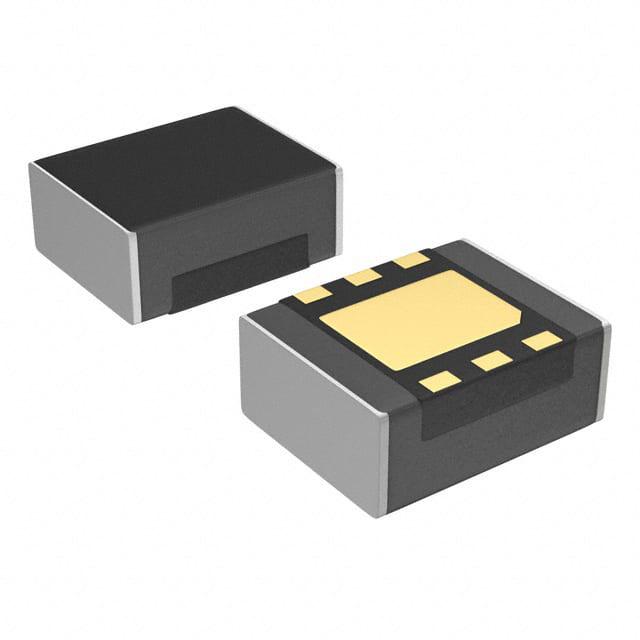

TOREX SEMICONDUCTOR DC-DC稳压器 XC9265B1214R-G

XC9265B1214R-G概述

    XC9265系列超低功耗同步降压PFM DC/DC转换器

    产品简介


    XC9265系列是针对电池供电设备设计的超低功耗同步整流型PFM降压DC/DC转换器。这款转换器内置了0.4Ω(典型值)P沟道驱动器和0.4Ω(典型值)N沟道同步开关晶体管,可允许使用陶瓷电容器。通过PFM控制方式,这些产品能够实现低静态电流,从而在需要高效率和长电池寿命的应用中表现出色。XC9265系列只需外接电感、CIN和CL电容即可构成完整的降压DC/DC电路。输入电压范围为2.0V到6.0V,输出电压设置范围为1.0V到4.0V,步进为0.05V,精度为±2.0%。在待机模式下,所有电路都会关断以降低功耗至0.1μA(典型值)或更低。

    技术参数


    - 输入电压范围:2.0V ~ 6.0V
    - 输出电压设置:1.0V ~ 4.0V(±2.0%,0.05V步进)
    - 输出电流:200mA(XC9265A/C),50mA(XC9265B/D)
    - 驱动晶体管:0.4Ω(P沟道驱动器),0.4Ω(N沟道同步整流器开关)
    - 静态电流:0.50μA(VOUT=1.8V时)
    - 控制方法:PFM控制
    - 最大瞬态响应:50mV(VIN=3.6V,VOUT=1.8V,IOUT=10μA→50mA)
    - PFM开关电流:330mA(XC9265A/C),180mA(XC9265B/D)
    - 功能:短路保护,CL放电(XC9265C/D),UVLO
    - 环境温度范围:-40℃~+85℃
    - 封装:SOT-25,USP-6EL
    - 兼容性:欧盟RoHS认证,无铅
    - 质量:0.50μA的静态电流,高精度的输出电压设置

    产品特点和优势


    XC9265系列具有多项独特优势。它采用PFM控制方式,实现了极低的静态电流和高效的电源管理。内置的0.4Ω P沟道驱动器和0.4Ω N沟道同步开关晶体管提供了卓越的电气性能,适用于各种小型化、便携式设备。特别是在电池供电设备中,XC9265系列可以显著提高系统的能效和延长电池寿命。此外,该系列产品还支持陶瓷电容器,进一步减少了组件数量和整体尺寸。

    应用案例和使用建议


    XC9265系列适用于多种应用场合,例如穿戴设备、智能仪表、蓝牙单元、能源收集设备、后备电源电路、便携式游戏机等。这些设备通常对电源管理和空间要求较高,XC9265系列能够在这些环境中提供稳定可靠的电源支持。对于实际应用中的注意事项,建议根据具体应用场景选择合适的输出电压和电流等级。例如,在穿戴设备中,可以选用输出电压为1.8V的产品,以满足低功耗的需求;而在便携式游戏机中,则可以选择更高电流等级的产品以确保足够的电力供应。

    兼容性和支持


    XC9265系列的输出电压设置灵活,可以适应不同的应用需求。此外,它还具备兼容陶瓷电容器的功能,这使得其应用范围更加广泛。制造商提供了全面的支持和服务,包括详细的文档和技术支持,以帮助用户更好地理解和使用该产品。对于购买该产品的用户,还可以获得厂商提供的可靠的技术支持和售后服务,确保产品的长期稳定运行。

    常见问题与解决方案


    根据技术手册提供的信息,以下是一些常见的问题及其解决方案:
    - 问题1:设备启动时输出电压不稳定。
    - 解决方案:检查外部电容和电感是否符合规范,确认输入电压和负载电流是否在正常范围内。
    - 问题2:设备在待机模式下的功耗较大。
    - 解决方案:检查电路中的漏电流是否过高,确认所有不必要的电路都已关闭。
    - 问题3:设备在极端环境下性能下降。
    - 解决方案:确保设备的工作温度在规定的-40℃到+85℃范围内,并采取适当的散热措施。

    总结和推荐


    综上所述,XC9265系列是一款高性能、高效率的超低功耗同步降压PFM DC/DC转换器。其出色的电气性能和广泛的适用范围使其成为电池供电设备的理想选择。无论是便携式设备还是工业应用,XC9265系列都能提供可靠的电源解决方案。鉴于其优异的特性和广泛的适用性,强烈推荐在各种电池供电的设备中使用XC9265系列。

XC9265B1214R-G参数

参数
最小输入电压 2V
最大输出电压 1.2V
同步整流器 Yes
最大输入电压 6V
输出类型 Fixed
功能 Step-Down
最小输出电压 1.2V
输出数量 1
开关频率 -
拓扑 Buck
通用封装 USP-6EL
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC9265B1214R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9265B1214R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9265B1214R-G XC9265B1214R-G数据手册

XC9265B1214R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8538 ¥ 15.5719
10+ $ 1.2478 ¥ 10.4815
100+ $ 1.0267 ¥ 8.624
500+ $ 0.9533 ¥ 8.008
1000+ $ 0.8017 ¥ 6.7342
3000+ $ 0.7228 ¥ 6.0713
6000+ $ 0.6895 ¥ 5.7921
库存: 194
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.57
