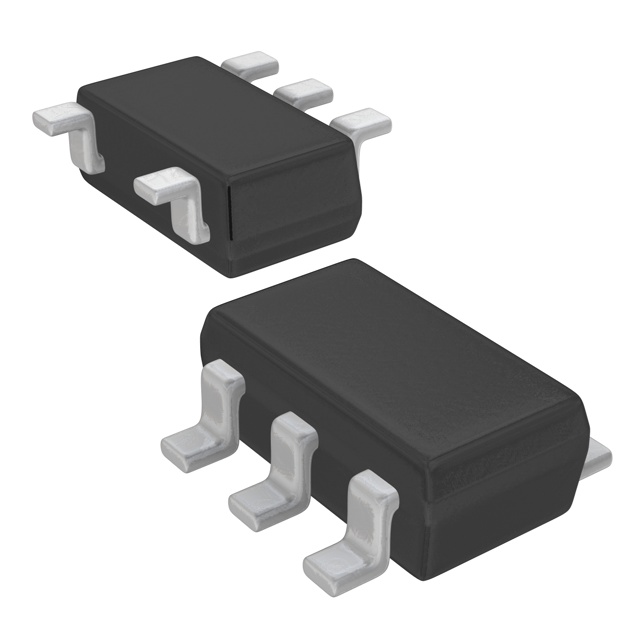

XC9141A33CMR-G

产品分类: DC-DC稳压器
产品描述: Boost Yes 1.2MHz Fixed 1 3.3V 3.3V 6V 650mV SOT-25 贴片安装,黏合安装
供应商型号: 3535648
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XC9141A33CMR-G

XC9141A33CMR-G概述


    产品简介


    XC9141/XC9142 系列是同步升压 DC/DC 转换器,内置了一个 0.3Ω 的 N 沟道驱动晶体管和一个 0.3Ω 同步 P 沟道开关晶体管。该系列最高可提供 0.8A 的高效稳定电流输出,适用于移动设备如碱性电池或镍氢电池供电的应用。

    技术参数


    - 输入电压范围:0.65V ~ 6.0V
    - 固定输出电压:1.8V ~ 5.5V(以 0.1V 为增量)
    - 振荡频率:1.2MHz 或 3.0MHz
    - 最大输入电流:0.8A
    - 输出电流:500mA @ VOUT=5.0V, VBAT=3.3V;330mA @ VOUT=3.3V, VBAT=1.8V
    - 控制模式选择:PWM (XC9141),PWM/PFM (XC9142)
    - 瞬态响应:100mV @ VOUT=3.3V, VBAT=1.8V,IOUT=1mA→200mA (tr=5μs)
    - 保护电路:过流限制,积分锁定法(D,E,F型),短路保护(D,E,F型)

    产品特点和优势


    XC9141/XC9142 系列具有以下特点和优势:
    - 低 ON 电阻:内置晶体管的低 ON 电阻确保了高效率的电流输出。
    - 多种控制模式:支持 PWM 和 PFM 控制,根据应用需求选择最合适的模式。
    - 高集成度:集成了所有必要的控制和保护电路,简化了设计。
    - 温度适应性强:可在 -40°C 到 85°C 的温度范围内正常工作。
    - 环保合规:符合欧盟 RoHS 标准,无铅设计。

    应用案例和使用建议


    XC9141/XC9142 系列广泛应用于便携式设备、美容健康设备、可穿戴设备、游戏与娱乐设备、PC 外设等领域。例如,在便携式设备中,通过一个碱性电池或镍氢电池即可实现高效稳定的电力供应。
    使用建议:
    - 在高频应用中,例如 3.0MHz 振荡频率,当输出电压较高且负载电流超过 200mA 时,建议并联多个电感以提高稳定性。
    - 使用陶瓷电容器时,由于其低 ESR 特性,可能导致更高的纹波电压,建议在实际应用前进行测试。

    兼容性和支持


    XC9141/XC9142 系列与其他电子元器件和设备具有良好的兼容性,可根据具体应用选择适当的外部组件,如电感和电容。制造商提供了详细的技术支持文档和指导,确保用户能够顺利应用该系列产品。

    常见问题与解决方案


    问题 1:设备进入待机模式后无法恢复。
    解决方案:检查是否正确配置了 CL 放电功能或旁路开关功能。
    问题 2:设备出现短路保护。
    解决方案:确认外部负载是否异常,检查保护电路设置。

    总结和推荐


    综上所述,XC9141/XC9142 系列在应用中表现出了卓越的性能和可靠性。其广泛的电压范围、高效的转换能力和灵活的控制模式使其成为众多电子设备的理想选择。推荐用于需要高效率、稳定输出的移动设备和便携式应用中。

XC9141A33CMR-G参数

参数
开关频率 1.2MHz
功能 Step-Up
输出数量 1
最大输入电压 6V
同步整流器 Yes
输出类型 Fixed
最大输出电压 3.3V
拓扑 Boost
最小输出电压 3.3V
最小输入电压 650mV
通用封装 SOT-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC9141A33CMR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9141A33CMR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9141A33CMR-G XC9141A33CMR-G数据手册

XC9141A33CMR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.9215
10+ ¥ 6.0011
100+ ¥ 5.377
500+ ¥ 5.281
1000+ ¥ 5.185
2500+ ¥ 5.185
5000+ ¥ 5.185
库存: 1940
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.92
直接购买
加入购物车
