XC9282B18E1R-G

产品分类: DC-DC稳压器
产品描述: Buck Yes 6MHz Fixed 1 1.8V 1.8V 5.5V 2.5V LGA-6 贴片安装,黏合安装
供应商型号: 3535844RL
供应商: element14
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XC9282B18E1R-G

XC9282B18E1R-G概述

    XC9281/XC9282 系列:极小尺寸600mA降压DC/DC转换器

    产品简介


    XC9281/XC9282 系列是基于 HiSAT-COT® 控制的600mA同步整流降压DC/DC转换器。这些转换器具有小巧的封装和高效能特性,适用于智能手机、无线耳机、可穿戴设备、数字相机、便携游戏机等多种消费类电子产品。

    技术参数


    - 输入电压范围:2.5V ~ 5.5V
    - 输出电压范围:0.7V ~ 1.15V (±2.0%)
    - 1.2V ~ 3.6V (±1.5%)
    - 输出电流:600mA
    - 待机电流:11μA(XC9282 PWM/PFM自动模式)
    - 振荡频率:4MHz, 6MHz
    - 效率(4MHz时):90.0% (VIN=3.7V, VOUT=1.8V, IOUT=200mA)
    - 控制方法:HiSAT-COT控制
    - PWM控制(XC9281)
    - PWM/PFM自动切换控制(XC9282)
    - 保护功能:限流、软启动、欠压锁定(UVLO)
    - 封装类型:LGA-6B01(1.2 x 1.2 x 0.3mm),WLP-5-06(0.88 x 0.96 x 0.33mm)
    - 工作温度范围:-40℃ ~ +105℃
    - 环境友好:符合欧盟RoHS标准,无铅

    产品特点和优势


    XC9281/XC9282系列通过高频率振荡提高了效率,并且能够使用较小尺寸的电感(1.0 x 0.5 mm)和陶瓷电容(0.6 x 0.3 mm),从而大大减少了总体积。它们支持软启动功能,确保平稳启动并减少浪涌电流。此外,HiSAT-COT控制技术保证了快速的瞬态响应,对于需要快速响应的应用如FPGA尤其有益。

    应用案例和使用建议


    XC9281/XC9282系列广泛应用于各种消费类电子产品,例如智能电话、无线耳机、便携式游戏机等。例如,在便携式设备中,XC9281/XC9282可以提供稳定且高效的电源输出,以延长电池寿命。建议在使用过程中选择适当的外部组件,并遵循制造商提供的电路图和布局指导,以获得最佳性能。

    兼容性和支持


    XC9281/XC9282系列与其他标准电子元件和设备高度兼容。产品附带的技术手册详细介绍了安装和配置指南,并提供了技术支持服务,帮助用户解决问题。

    常见问题与解决方案


    - 问题:待机电流过高
    - 解决方案:检查外围电路连接是否正确,特别是CE引脚的接法。若使用不当,可能引起不必要的功耗增加。
    - 问题:输出电压不稳定
    - 解决方案:确保选用正确的电感和电容值,并遵循设计规范进行布线。如果问题仍然存在,可能需要检查输入电压波动情况。
    - 问题:过热
    - 解决方案:确保散热条件良好,避免长时间高负载工作。必要时可采用外部散热措施。

    总结和推荐


    XC9281/XC9282系列凭借其紧凑的设计、高效的性能和出色的瞬态响应特性,成为众多便携式电子设备的理想电源解决方案。无论是在智能手机还是可穿戴设备中,这些转换器均表现出色,值得推荐。通过合理的设计和布局,用户可以充分利用其优势,实现高性能和可靠性的结合。

XC9282B18E1R-G参数

参数
输出数量 1
同步整流器 Yes
开关频率 6MHz
最小输入电压 2.5V
功能 Step-Down
最大输入电压 5.5V
最大输出电压 1.8V
拓扑 Buck
输出类型 Fixed
最小输出电压 1.8V
通用封装 LGA-6
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

XC9282B18E1R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9282B18E1R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9282B18E1R-G XC9282B18E1R-G数据手册

XC9282B18E1R-G封装设计

查看详情并下载
Symbol
Footprint

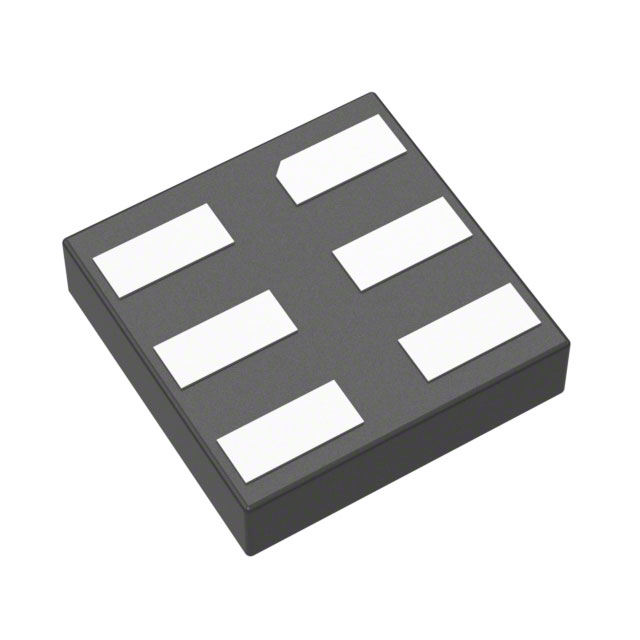

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.0584
10+ ¥ 6.1302
100+ ¥ 4.62
500+ ¥ 3.65
1000+ ¥ 2.92
2500+ ¥ 2.9
库存: 4955
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.05
