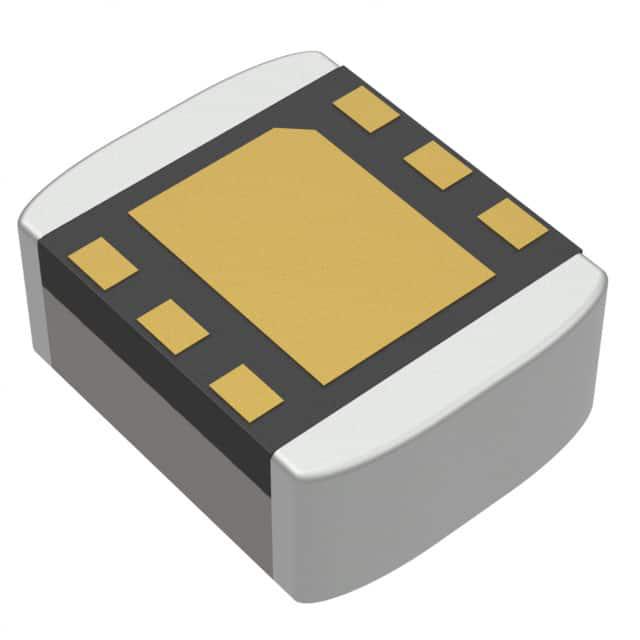

XCL102D553CR-G

产品分类: DC-DC稳压器
产品描述:
供应商型号: 3535882
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL102D553CR-G

XCL102D553CR-G概述

    XCL102/XCL103系列同步升压微型DC/DC转换器

    1. 产品简介


    XCL102/XCL103系列是一款集成电感和控制IC的一体化同步升压微型DC/DC转换器。该系列产品体积小巧(2.0mm×2.5mm,高1.0mm),仅需两个外部连接的电容即可构建稳定的升压电源。该产品内部集成了电感,简化了电路设计,减少了噪声及其他由于布线引起的操作问题。它支持宽输入电压范围(0.65V至6.0V),并可提供固定的输出电压(2.2V至5.5V)。XCL102型号采用PWM控制模式,而XCL103型号则采用自动PWM/PFM切换控制模式。

    2. 技术参数


    | 参数 | 规格范围 | 备注 |
    |
    | 输入电压范围 | 工作保持电压 0.65V~6.0V
    启动电压 0.9V~6.0V
    | 固定输出电压 | 2.2V ~ 5.5V (0.1V增量)
    | 振荡频率 | 3.0MHz (±20%)
    | 输入电流 | 0.8A
    | 输出电流 | 500mA @VOUT=5.0V, VBAT=3.3V
    350mA @VOUT=3.3V, VBAT =1.8V
    | 控制模式选择 | PWM (XCL102 Series) 或
    自动PWM/PFM (XCL103 Series)
    | 负载瞬态响应 | 100mV@VOUT=3.3V,VBAT=1.8V, IOUT=1mA→200mA
    | 保护电路 | 过流限值(积分锁存方法)
    输出短路保护
    | 功能 | 软启动
    负载断开功能 (D型)
    CL自动放电功能 (D型)
    绕过开关功能 (E型)
    | 运行温度范围 | -40℃~ +85℃

    3. 产品特点和优势


    XCL102/XCL103系列具有以下几个独特的功能和优势:
    - 高度集成化设计,内部集成了电感,减小了PCB布局空间;
    - 宽输入电压范围和多种固定输出电压选项,适用于各种电池供电的便携式设备;
    - 可选PWM或PWM/PFM自动切换控制模式,提高效率并降低纹波电压;
    - 集成多种保护机制,如过流限值、输出短路保护、软启动等,确保稳定运行;
    - 在休眠状态下快速放电电容,防止误触发;
    - 高效的稳压输出,输出电压精度高,稳定性好。

    4. 应用案例和使用建议


    XCL102/XCL103系列广泛应用于各种便携式设备中,包括美容与健康设备、可穿戴设备、游戏和娱乐设备、电脑外设等。例如,在移动电源中使用XCL102/XCL103系列可以提供高效稳定的电压输出,确保设备长时间正常运行。具体使用建议如下:
    - 确保选择合适的外部电容,避免使用高ESR的电解电容以减少纹波电压;
    - 当负载电流超过200mA时,建议并联使用多个电感器,以确保稳定输出;
    - 根据不同的应用需求选择PWM或PWM/PFM控制模式,以实现最佳效率。

    5. 兼容性和支持


    XCL102/XCL103系列与其他电子元器件和设备的兼容性良好,可以方便地集成到现有系统中。制造商提供了详细的技术支持和维护服务,包括但不限于电路设计咨询、故障排查和性能优化建议。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    - 问题1:启动困难
    - 解决办法: 确认输入电压是否满足启动要求(0.9V~6.0V)。
    - 问题2:输出电压不稳定
    - 解决办法: 检查电容值是否符合要求,重新检查电路连接是否正确。
    - 问题3:负载电流过大导致过热
    - 解决办法: 使用合适的散热措施,并确保负载电流不超过额定值。

    7. 总结和推荐


    综上所述,XCL102/XCL103系列同步升压微型DC/DC转换器具有高性能、高度集成和多样化的应用前景。其紧凑的设计和丰富的功能使其成为便携式设备和电池供电设备的理想选择。我们强烈推荐使用这款产品,以提升系统的整体性能和可靠性。

XCL102D553CR-G参数

参数
输出数量 -
最大输出电压 -
同步整流器 -
最小输入电压 -
最大输入电压 -
输出类型 -
功能 -
拓扑 -
开关频率 -
最小输出电压 -
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

XCL102D553CR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL102D553CR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL102D553CR-G XCL102D553CR-G数据手册

XCL102D553CR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.0752
10+ ¥ 11.0432
25+ ¥ 9.8947
100+ ¥ 9.718
500+ ¥ 9.718
1000+ ¥ 9.5413
3000+ ¥ 9.5413
库存: 2695
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.07
