XCL210C181GR-G

产品分类: DC-DC稳压器
产品描述: Buck Fixed 1 1.8V 6V 2V CL-2025-02 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535959
供应商: 海外现货
标准整包数: 1

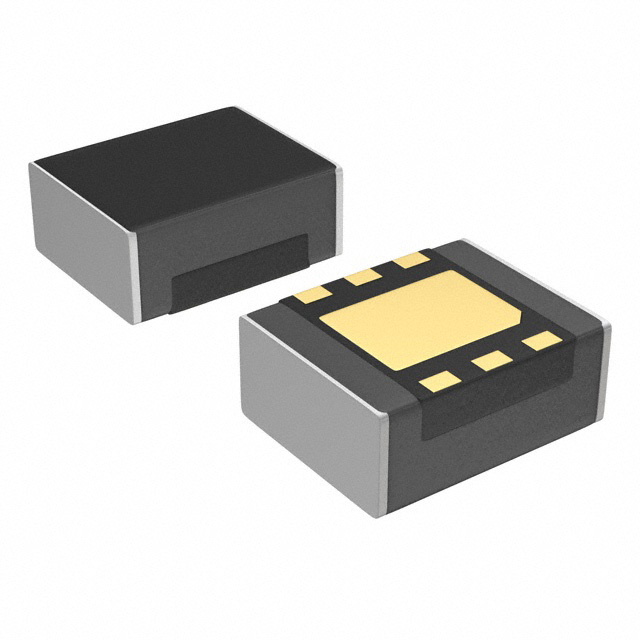

TOREX SEMICONDUCTOR DC-DC稳压器 XCL210C181GR-G

XCL210C181GR-G概述

    XCL210系列微直流转换器产品技术手册

    产品简介


    XCL210系列是一款同步降压型微直流转换器,集成了电感器和控制IC在一个小巧封装(2.0mm×2.5mm, h=1.0mm)中。内置电感简化了电路设计,并减少了由于布线引起的噪声和其他操作故障。该系列产品支持的输入电压范围为2.0V至6.0V,内部固定输出电压有多种选择:1.0V至4.0V(±2.0%,型号A/B/C/D),以及0.6V至0.95V(±2.0%,型号F/H)。该系列转换器适用于各种穿戴设备、智能仪表、蓝牙单元、能量收集设备、备用电源电路、便携式游戏机等应用场合。

    技术参数


    | 参数 | 型号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压 | A/B/C/D| 2.0 6.0 | V |
    | 输出电压 | A/B/C/D| 1.0 4.0 | V |
    | 输出电压 | F/H | 0.6 0.95 | V |
    | 控制方法 PFM
    | 输出电流 | A/C | 200 mA |
    | 输出电流 | B/D/F/H| 50 mA |
    | 供应电流 0.5 μA |
    | 高效率 93% % |
    | 函数 UVLO
    | 短路保护
    | CL放电功能 | C/D/H
    | 电容 低ESR陶瓷电容
    | 工作环境温度 -40 +85 | ℃ |

    产品特点和优势


    XCL210系列的主要特点是其紧凑的封装和广泛的输入电压范围,这使其非常适合于便携式和穿戴式设备。其内置的UVLO功能在输入电压过低时能够自动关闭电源,从而降低功耗。此外,该系列提供了多种输出电压选项,使得它可以适应不同应用的需求。特别是对于那些需要严格功耗管理的应用场合,XCL210系列能提供高效的能源转换和优秀的可靠性。

    应用案例和使用建议


    XCL210系列广泛应用于智能穿戴设备、便携式游戏机等领域。例如,在智能手表中,其高效率和小尺寸有助于延长电池寿命并减少设备体积。使用建议方面,建议在设计电路时确保所有连接正确无误,避免短路情况的发生。同时,考虑到该产品的温度特性,确保其在规定的温度范围内工作。

    兼容性和支持


    XCL210系列具有良好的兼容性,可以与多种电子元器件和设备配合使用。制造商提供详细的技术文档和支持,帮助客户进行设计和集成。此外,该产品符合欧盟RoHS标准,环保安全。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查外部电容是否正确安装 |
    | 转换效率低于预期 | 确保输入电压在推荐范围内 |
    | 设备在待机模式下仍消耗大量电流 | 检查电路是否完全断开 |

    总结和推荐


    总体来看,XCL210系列微直流转换器凭借其高效、小型化以及广泛的适用范围,成为便携式设备的理想选择。特别适合对尺寸和功耗有严格要求的应用场景。建议设计师们考虑采用这一系列的产品来提升设备的性能和可靠性。

XCL210C181GR-G参数

参数
拓扑 Buck
最大输出电压 1.8V
输出类型 Fixed
最大输入电压 6V
最小输出电压 -
最小输入电压 2V
同步整流器 -
功能 -
输出数量 1
开关频率 -
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL210C181GR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL210C181GR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL210C181GR-G XCL210C181GR-G数据手册

XCL210C181GR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.6534
10+ ¥ 10.687
50+ ¥ 9.5755
100+ ¥ 9.5755
250+ ¥ 9.4045
500+ ¥ 9.4045
1000+ ¥ 9.2335
2500+ ¥ 9.2335
库存: 11321
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.65
