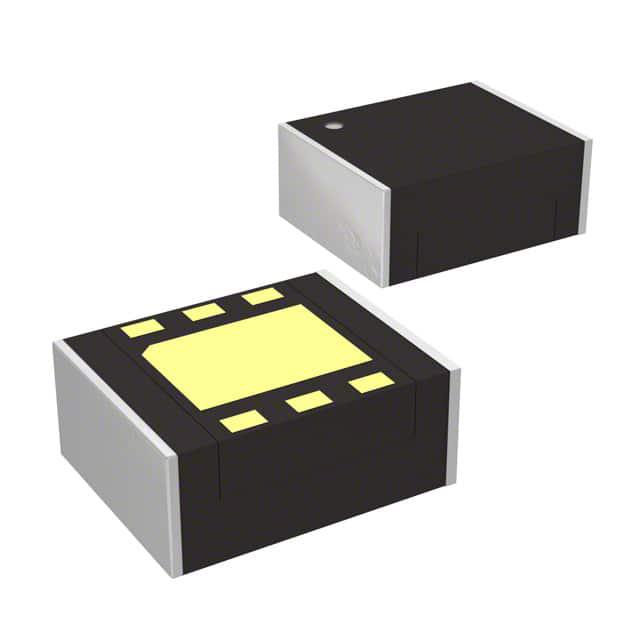

XCL101A331ER-G

产品分类: DC-DC稳压器
产品描述: Boost 1.2MHz 1 3.3V 5.5V 900mV USP-6C-6 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535871
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL101A331ER-G

XCL101A331ER-G概述

    XCL101系列 Inductor Built-in Step-up “micro DC/DC” Converter

    产品简介


    XCL101系列是一款集成电感的同步升压微型DC/DC转换器,采用微型封装(2.5mm×2.0mm,高1.0mm)。它仅需外接两个电容器即可构成一个稳定的升压电源,简化电路设计并减少噪声和其他操作上的麻烦。XCL101系列广泛应用于需要高效能便携设备的应用场景,如可穿戴设备、移动电话、游戏机等。其输入电压范围为0.9V至5.5V,输出电压可设置为1.8V至5.0V(±2.0%),以0.1V为步进间隔。

    技术参数


    - 输入电压范围:0.9V ~ 5.5V
    - 输出电压范围:1.8V ~ 5.0V(±2.0%),以0.1V为步进间隔
    - 输出电流:在VOUT=3.3V、VBAT=1.8V条件下,最大输出电流可达100mA(典型值)
    - 供电电流:在VBAT=VOUT+0.5V时,典型值为6.3μA
    - 控制方式:脉冲频率调制(PFM)
    - PFM开关电流:最大可达350mA
    - 工作温度范围:-40°C ~ +85°C
    - 包装形式:CL-2025、CL-2025-02
    - 环境友好:符合欧盟RoHS标准,无铅

    产品特点和优势


    1. 集成电感设计:简化电路设计,减少了外部元件的数量,提高了整体可靠性。
    2. 低功耗:采用PFM控制方式,实现了低静态电流(典型值为6.3μA),适用于便携设备,延长电池寿命。
    3. 多功能模式:具有负载断开功能(XCL101A)或旁路模式功能(XCL101C),根据需要灵活切换。
    4. 兼容陶瓷电容:使用陶瓷电容时,可以实现更高效的电源转换。

    应用案例和使用建议


    XCL101系列广泛应用于各种便携式设备,例如智能手机、游戏机、无线鼠标等。在这些应用场景中,XCL101能够确保电源稳定,同时减少对外部电容的需求,简化设计。使用建议如下:
    - 在选择外部电容时,建议使用B特性(JIS标准)或X7R/X5R(EIA标准)陶瓷电容,以确保更好的稳定性。
    - 加强接地线的设计,避免由于接地电流引起的潜在不稳定。

    兼容性和支持


    XCL101系列与大多数常见的便携式设备兼容。厂商提供了详细的技术文档和支持,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问题:IC在启动时无法正常工作。
    - 解决方案:检查外部电容是否符合推荐规格,并确保连接正确。
    2. 问题:在特定负载下,输出电压不稳定。
    - 解决方案:调整RFB1和RFB2分压电阻,重新设置参考电压(VREF)。

    总结和推荐


    XCL101系列是一款高效、可靠的微型DC/DC转换器,适用于各种便携式设备。其低功耗、多功能模式以及对陶瓷电容的良好兼容性使其在市场上具有很强的竞争优势。强烈推荐在需要高效便携电源转换的应用中使用此产品。

XCL101A331ER-G参数

参数
最小输出电压 -
输出类型 -
功能 -
拓扑 Boost
输出数量 1
最大输出电压 3.3V
开关频率 1.2MHz
同步整流器 -
最大输入电压 5.5V
最小输入电压 900mV
长*宽*高 2.5mm*2mm*1mm
通用封装 USP-6C-6
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL101A331ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL101A331ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL101A331ER-G XCL101A331ER-G数据手册

XCL101A331ER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.6534
10+ ¥ 10.687
50+ ¥ 9.5755
100+ ¥ 9.5755
250+ ¥ 9.4045
500+ ¥ 9.4045
1000+ ¥ 9.2335
2500+ ¥ 9.2335
库存: 1611
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.65
