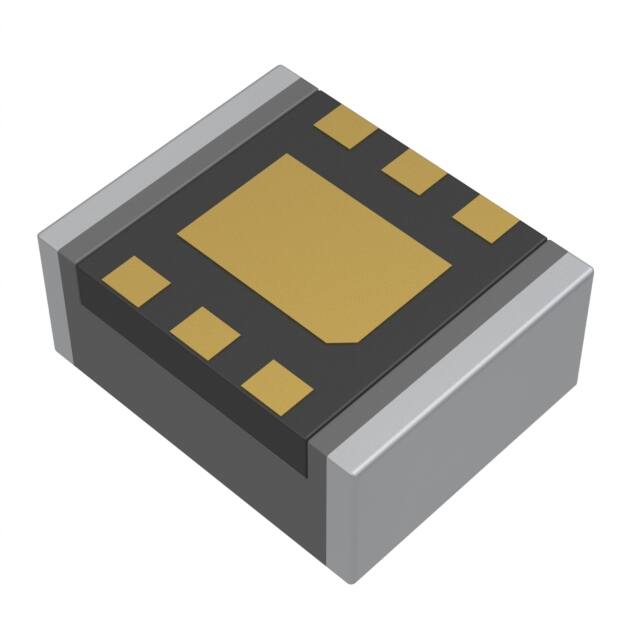

XCL232B091KR-G

产品分类: DC-DC稳压器
产品描述: 1 900mV 6V 1.8V CL-2025-03 贴片安装,黏合安装 2mm*2.5mm*1mm
供应商型号: 3996124
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL232B091KR-G

XCL232B091KR-G概述

    XCL232系列:超低静态电流,内置电感降压DC/DC转换器

    产品简介


    XCL232系列是同步降压型微DC/DC转换器,集成了一个电感和控制IC在一个微型封装内。该产品特别适用于需要极低功耗的应用场景,采用PFM控制方法以实现高效率。其主要功能及应用领域如下:
    - 主要功能:
    - 输入电压范围为1.8V至6.0V
    - 输出电压范围为0.5V至3.6V
    - 采用PFM控制方式
    - 内置UVLO(欠压锁定)功能
    - CL放电功能(D型)
    - 支持轻负载下的高效率
    - 应用领域:
    - 智能仪表
    - 低功率RF设备
    - 传感器模块
    - 可穿戴设备
    - 能源采集设备
    - 后备电源电路
    - 智能卡
    - 单锂离子电池供电设备

    技术参数


    - 输入电压范围:1.8V~6.0V
    - 输出电压设置:0.5V~1.9V(步长为0.05V),2.0V~3.6V(步长为0.1V)
    - 输出电压精度:±20mV(VOUT1-2≤1.0V),±2.0%(VOUT1-2>1.0V)
    - 最大输出电流:150mA
    - 静态电流:200nA@VOUT=1.8V
    - 效率:86%(VIN=3.6V, VOUT=1.8V, Iout=10mA)
    - 工作温度范围:-40℃~85℃
    - 尺寸:2.5 x 2.0 x 1.04mm(CL-2025-03封装)

    产品特点和优势


    XCL232系列具有以下显著特点:
    - 超低静态电流:仅200nA@VOUT=1.8V,极大延长了设备的电池寿命。
    - 高效率:特别是在轻负载条件下,效率可达86%,非常适合能量受限的应用。
    - 集成化设计:内置电感和控制IC,简化电路设计,节省空间。
    - 多功能性:具备UVLO和CL放电等功能,提高系统的稳定性和可靠性。
    - 环境友好:符合欧盟RoHS标准,无铅。

    应用案例和使用建议


    XCL232系列广泛应用于多种设备中,例如智能仪表、可穿戴设备和传感器模块等。对于这些应用,以下是几点使用建议:
    - 电路设计:选择合适的外部组件如电容和电感,以确保最佳性能。例如,输入电容CIN和输出电容CL建议使用10μF/10V陶瓷电容器。
    - 散热管理:由于该芯片工作时会产生热量,合理布局和选用散热材料可以提高其稳定性。
    - 启动时间优化:针对特定应用,适当调整输入电容值和输出电流可以帮助优化启动时间。

    兼容性和支持


    - 兼容性:XCL232系列支持陶瓷电容器作为输入和输出电容。
    - 支持和维护:提供详细的技术手册和技术支持,帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 启动困难:如果设备启动困难,检查输入电压是否低于UVLO检测电压(VUVLOD),或者尝试增大输入电容值。
    2. 输出电压不稳:确认使用的外部电容是否符合推荐规格,并增加电容容量以减少输出电压波动。
    3. 过热保护:确保电路设计有良好的散热机制,避免长时间工作导致过热。

    总结和推荐


    XCL232系列是一款出色的降压DC/DC转换器,凭借其超低静态电流、高效率和小型化设计,在智能仪表、可穿戴设备等领域有着广泛的应用前景。其集成化和多功能特性使得设计者能够在有限的空间内实现高效且稳定的电源管理系统。强烈推荐在需要高效低功耗电源管理的应用中采用此产品。

XCL232B091KR-G参数

参数
最大输出电压 900mV
最小输入电压 1.8V
功能 -
最小输出电压 -
拓扑 -
开关频率 -
输出数量 1
同步整流器 -
最大输入电压 6V
输出类型 -
长*宽*高 2mm*2.5mm*1mm
通用封装 CL-2025-03
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL232B091KR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL232B091KR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL232B091KR-G XCL232B091KR-G数据手册

XCL232B091KR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
