XCL210A211GR-G

产品分类: DC-DC稳压器
产品描述: Buck Fixed 1 2.1V 6V 2V CL-2025-8 黏合安装
供应商型号: 3535944
供应商: 海外现货
标准整包数: 1

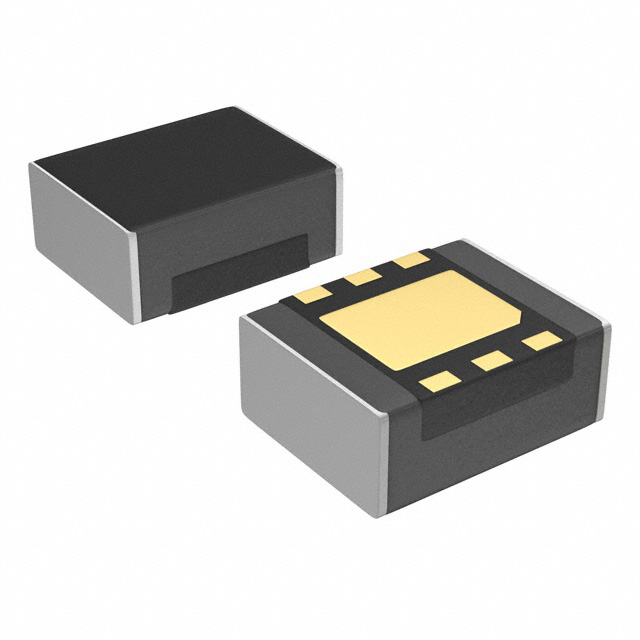

TOREX SEMICONDUCTOR DC-DC稳压器 XCL210A211GR-G

XCL210A211GR-G概述


    产品简介


    XCL210系列是一款同步降压微型DC/DC转换器,将电感和控制IC集成在一个小封装(2.0mm×2.5mm,高1.0mm)内。该系列转换器集成了内部电感,简化了电路设计,并降低了噪声及其他因电路布线引起的操作故障。该系列支持2.0V至6.0V的宽输入电压范围,适用于需要内部固定输出电压的应用,如可穿戴设备、智能仪表、蓝牙单元、能量采集装置、备用电源电路、便携式游戏机等。对于仅含有一个锂电池的设备,XCL210系列也非常适用。

    技术参数


    - 输入电压:2.0V 至 6.0V
    - 输出电压:
    - 类型A/B/C/D:1.0V 至 4.0V(±2.0%)
    - 类型F/H:0.6V 至 0.95V(±2.0%)
    - 控制方式:PWM控制
    - 输出电流:
    - 类型A/C:200mA
    - 类型B/D/F/H:50mA
    - 静态电流:0.5μA
    - 高效率:
    - 输入电压为3.6V,输出电压为3.0V时,效率达93%
    - 功能:
    - 内置欠压锁定(UVLO)功能
    - 短路保护
    - 输出电容CL放电(类型C/D/H)
    - 电容器:低ESR陶瓷电容器
    - 工作环境温度:-40°C 至 +85°C
    - 封装:CL-2025-02
    - 环保:符合欧盟RoHS标准,无铅

    产品特点和优势


    XCL210系列的优势在于其紧凑的设计和高效率。其内置电感和控制IC简化了电路设计,有助于降低整体系统成本并减少组件数量。此外,高效率和宽输入电压范围使得XCL210系列在各种应用中表现出色,尤其是在低功耗和空间受限的应用环境中。这些特性使其在可穿戴设备、便携式电子产品和备用电源电路等领域具有显著的市场竞争力。

    应用案例和使用建议


    XCL210系列的典型应用场景包括可穿戴设备、智能仪表、蓝牙单元、能量采集装置、备用电源电路和便携式游戏机等。为了确保最佳性能,在使用过程中需注意以下几个方面:
    - 选择合适的电容器以匹配所需的输出电压和负载电流。
    - 确保电容器的ESR值足够低,以实现高效的转换。
    - 考虑散热问题,特别是在高功率应用中。

    兼容性和支持


    XCL210系列与多种电子元器件和设备兼容。制造商提供了详尽的技术文档和支持,以帮助客户进行设计和应用开发。此外,厂商还提供技术支持服务,以解决任何潜在的安装或运行问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问:如何设置输出电压?
    - 答:通过调节连接到LX引脚的电阻值来设置输出电压。请参考产品手册中的设计指南。
    2. 问:在何种情况下会发生短路保护?
    - 答:当输出电压低于正常输出电压的0.1V时,短路保护会触发。请参阅手册中的相关章节以了解详细的操作方法。
    3. 问:在什么情况下需要进行CL放电?
    - 答:对于类型C/D/H,当需要快速放电输出电容CL时,可以启用CL放电功能。请根据具体应用场景和需求决定是否启用此功能。

    总结和推荐


    XCL210系列以其高效率、紧凑设计和广泛的应用范围成为一款出色的DC/DC转换器。它不仅适用于可穿戴设备和便携式电子产品,还非常适合在空间和功耗受限的应用环境中使用。其高性价比和可靠的性能使其在市场上具有很强的竞争力。因此,我们强烈推荐使用XCL210系列,特别是在对高效、小型化解决方案有要求的应用中。

XCL210A211GR-G参数

参数
同步整流器 -
最小输入电压 2V
拓扑 Buck
最大输入电压 6V
功能 -
最小输出电压 -
开关频率 -
输出类型 Fixed
输出数量 1
最大输出电压 2.1V
通用封装 CL-2025-8
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

XCL210A211GR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL210A211GR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL210A211GR-G XCL210A211GR-G数据手册

XCL210A211GR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
