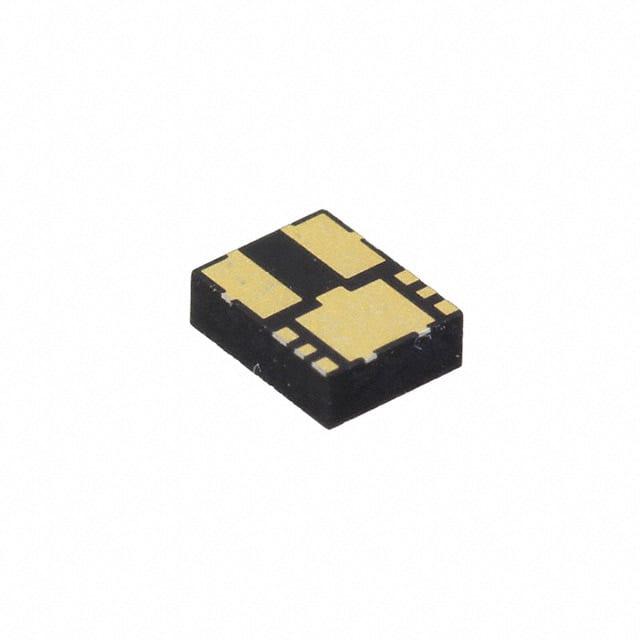

XCL214B303DR

产品分类: DC-DC稳压器
产品描述: Buck 300KHz Fixed 1 3V 5.5V 2.7V USP-9B01 贴片安装,黏合安装 3.2mm*2.5mm*1mm
供应商型号: 3535991
供应商: element14
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL214B303DR

XCL214B303DR概述


    产品简介


    XCL213/XCL214系列微型DC/DC降压转换器 是一种集成电感和控制IC的同步降压型微型DC/DC转换器,采用紧凑型封装(2.5mm×3.2mm,高1.0mm)。这些转换器特别适用于笔记本电脑、平板电脑、固态硬盘、移动电话、投影仪和打印机等领域,为用户提供高效、稳定的电源管理解决方案。

    技术参数


    - 输入电压范围: 2.7V 至 5.5V
    - 输出电压范围: 0.8V 至 3.6V
    - 工作频率: 3.0MHz
    - 最大输出电流: 1.5A
    - 效率: 在VIN=5.0V、VOUT=3.3V时可达92%(500mA负载)
    - 控制方式:
    - XCL213: HiSAT-COT+PWM控制
    - XCL214: HiSAT-COT+PWM/PFM自动切换控制
    - 保护功能:
    - 短路保护
    - 电流限制
    - 热关断
    - UVLO欠压锁定保护
    - 软启动时间: 0.3ms(XCL213)/ 0.4ms(XCL214)
    - 封装形式: USP-9B01 (3,000pcs/卷)
    - 温度范围: 工作温度-40℃至+105℃,存储温度-55℃至+125℃

    产品特点和优势


    XCL213/XCL214系列 的核心优势在于其高效能和高度集成性。首先,通过集成内部电感,不仅简化了电路设计,还能显著减少噪声和其他操作问题。其次,高达3.0MHz的工作频率使得响应速度极快,有助于快速稳定输出电压。特别是HiSAT-COT技术的应用,实现了高速瞬态响应和低输出电压纹波,使得该系列产品非常适合对供电稳定性要求较高的应用场合。此外,这些产品均符合欧盟RoHS标准,绿色环保,不含铅,具有广泛的兼容性和应用前景。

    应用案例和使用建议


    在笔记本电脑、平板电脑、手机等便携式设备中,XCL213/XCL214系列可以有效地提供稳定可靠的电源。在使用时,建议尽可能将外部元件放置在靠近IC的位置,以降低电路阻抗并提高效率。特别是在输出电容器选择上,当输入输出电压差小于1.5V时,推荐使用耐高温125℃的产品,因为这种电容具有较小的容量损耗。此外,在设计电路板时,需注意强化接地走线,尤其是在PGND和AGND引脚附近,以防止因电流波动引起的不稳定现象。

    兼容性和支持


    XCL213/XCL214系列 与各类标准陶瓷电容器兼容,可直接用于现有的设计方案中。该系列还得到了厂商的全面支持,包括设计指导和技术文档,帮助用户快速部署和优化应用。厂商提供了详尽的技术支持,确保用户能够充分利用产品的所有特性。

    常见问题与解决方案


    - 问题: 输出电压无法达到设定值。
    - 解决方法: 检查外部组件连接情况,确认所选电容器容量和电感值是否符合规范。同时,适当调节R1和R2分压电阻,确保反馈电压和参考电压匹配。

    - 问题: 在轻载情况下效率较低。
    - 解决方法: 调整PWM/PFM切换阈值,增加轻载模式下的切换频率,从而降低开关损耗,提高效率。

    总结和推荐


    XCL213/XCL214系列 微型DC/DC降压转换器凭借其高效率、快速瞬态响应和高度集成性,成为多种便携设备的理想选择。尤其适合需要紧凑尺寸和可靠电源管理的应用场景。虽然其设计和应用较为复杂,但在恰当的设计指导下,用户能够充分发挥其潜力,提升整体系统性能。因此,强烈推荐将其纳入相关项目设计中,以实现更佳的用户体验和系统稳定性。

XCL214B303DR参数

参数
功能 -
最大输出电压 3V
输出类型 Fixed
最小输入电压 2.7V
最小输出电压 -
拓扑 Buck
输出数量 1
同步整流器 -
最大输入电压 5.5V
开关频率 300KHz
长*宽*高 3.2mm*2.5mm*1mm
通用封装 USP-9B01
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装
