XCL102E333CR-G

产品分类: DC-DC稳压器
产品描述: Boost 3MHz 1 3.234V~3.366V 3.234V 6V 900mV CL-2025-02 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535884
供应商: 海外现货
标准整包数: 1

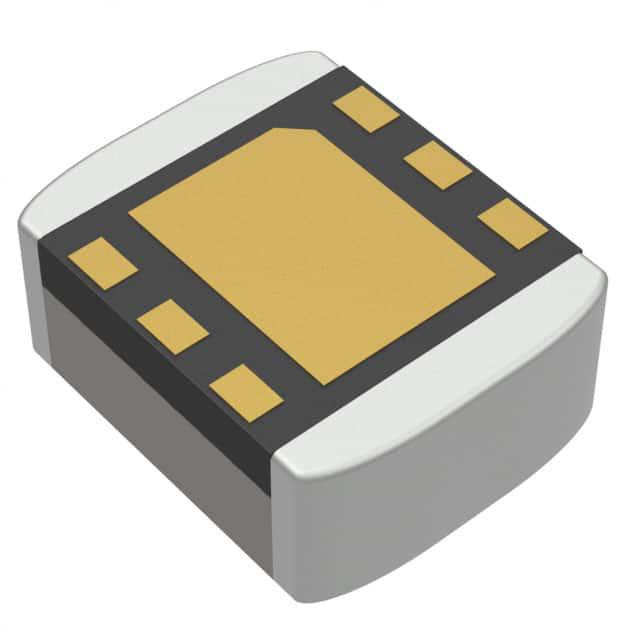

TOREX SEMICONDUCTOR DC-DC稳压器 XCL102E333CR-G

XCL102E333CR-G概述


    产品简介


    XCL102/XCL103系列:集成电感的同步升压“微型DC/DC”转换器
    XCL102/XCL103系列是一种集成电感和控制IC的一体化微型DC/DC转换器,封装尺寸为2.0mm×2.5mm,高度仅为1.0mm。通过外接两个电容即可配置一个稳定的升压电源。内部集成电感简化了电路设计,减少了噪音和其他操作问题。工作电压范围为0.65V至6.0V,适用于需要固定输出电压(2.2V至5.5V)的应用。可以通过选择PWM控制(XCL102)或自动PWM/PFM切换控制(XCL103)来实现不同的控制模式。

    技术参数


    - 输入电压范围:工作保持电压0.65V~6.0V;启动电压0.9V~6.0V
    - 固定输出电压:2.2V ~ 5.5V(以0.1V递增)
    - 振荡频率:3.0MHz(±20%)
    - 输入电流:最大0.8A
    - 输出电流:在VOUT=5.0V、VBAT=3.3V时,典型值为500mA;在VOUT=3.3V、VBAT=1.8V时,典型值为350mA
    - 控制模式选择:PWM(XCL102系列)或自动PWM/PFM(XCL103系列)
    - 负载瞬态响应:在VOUT=3.3V、VBAT=1.8V时,IOUT=1mA到200mA变化时,变化量小于100mV
    - 保护电路:过流限制(积分锁定方法)、输出短路保护
    - 软启动功能
    - 负载断开功能(D型)
    - CL自动放电功能(D型)
    - 旁路开关功能(E型)
    - 工作温度范围:-40℃ ~ +85℃
    - 封装:CL-2025-02
    - 环境友好:符合欧盟RoHS标准,无铅

    产品特点和优势


    XCL102/XCL103系列具有以下显著特点和优势:
    - 一体化设计:集成电感和控制IC的一体化微型封装,简化了电路设计并提高了可靠性。
    - 宽泛的工作电压范围:输入电压范围宽达0.65V~6.0V,适用于多种电池供电系统。
    - 灵活的控制模式:提供PWM和自动PWM/PFM两种控制模式,以适应不同的应用需求。
    - 出色的负载瞬态响应:快速稳定的负载响应,确保输出电压稳定。
    - 多种保护功能:具备过流限制、输出短路保护、软启动等多种保护功能,增强了系统的安全性和稳定性。
    - 环保材料:符合欧盟RoHS标准,采用无铅封装,更加环保。

    应用案例和使用建议


    应用案例:
    - 便携设备:如智能手机、平板电脑、移动电源等,可以为这些设备提供可靠的电源管理。
    - 美容健康设备:如美容仪器、智能手表等,为设备提供高效稳定的电源。
    - 游戏与爱好:如游戏机、模型车等,提高设备的续航能力。
    - PC周边设备:如无线鼠标、键盘等,确保设备的稳定运行。
    使用建议:
    - 在选择外部组件时,需根据具体的应用条件(如工作温度、输入和输出电压)进行选择。
    - 例如,当VBAT≥2V且VOUT(T)≥3.5V且负载电流大于200mA时,建议使用两个或更多电容并联连接。
    - 使用陶瓷电容时需注意其低ESR特性,避免使用ESR较大的钽电容或低ESR电解电容,以确保IC的稳定运行。

    兼容性和支持


    XCL102/XCL103系列可以与其他电子元器件和设备很好地兼容。制造商提供了详尽的技术文档和支持,用户可以根据需要查阅并获取帮助。此外,XCL102D/103D系列还具有CL放电功能,可以在设备进入休眠模式时迅速放电,进一步增强设备的安全性和可靠性。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:输出电压不稳定
    解决方案:检查外部电容是否符合规范要求,重新调整外部电阻的阻值。

    2. 问题:设备无法启动
    解决方案:确认输入电压是否满足启动电压的要求,检查是否有足够的外部电容。

    3. 问题:负载瞬态响应差
    解决方案:尝试更换具有更低ESR的陶瓷电容,确保电路的稳定性。

    总结和推荐


    综上所述,XCL102/XCL103系列凭借其宽泛的工作电压范围、出色的负载瞬态响应、丰富的保护功能以及易于集成的特点,在多个领域都有着广泛的应用前景。如果您正在寻找一款高效、可靠的电源管理解决方案,XCL102/XCL103系列无疑是值得推荐的产品。

XCL102E333CR-G参数

参数
最大输入电压 6V
输出类型 -
同步整流器 -
开关频率 3MHz
最小输入电压 900mV
最小输出电压 3.234V
最大输出电压 3.234V~3.366V
输出数量 1
拓扑 Boost
功能 -
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL102E333CR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL102E333CR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL102E333CR-G XCL102E333CR-G数据手册

XCL102E333CR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.0914
10+ ¥ 11.0569
50+ ¥ 9.907
100+ ¥ 9.907
250+ ¥ 9.7301
500+ ¥ 9.7301
1000+ ¥ 9.5532
2500+ ¥ 9.5532
库存: 271
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.09
