XCL102D503CR-G

产品分类: DC-DC稳压器
产品描述: Boost 3MHz Fixed 1 4.9V~5.1V 4.9V 6V 900mV CL-2025-02 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535881
供应商: 海外现货
标准整包数: 1

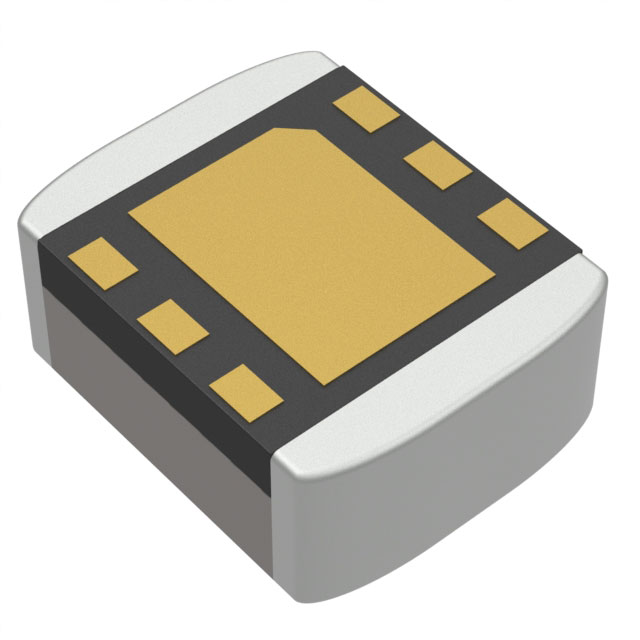

TOREX SEMICONDUCTOR DC-DC稳压器 XCL102D503CR-G

XCL102D503CR-G概述

    XCL102/XCL103 系列同步升压微DC/DC转换器技术手册

    1. 产品简介


    XCL102/XCL103 系列是一款集成电感和控制IC的同步升压微DC/DC转换器。这款紧凑型器件(尺寸为2.0mm×2.5mm,高度为1.0mm)仅需外接两个电容即可配置一个稳定的升压电源。集成的内部电感简化了电路设计,减少了噪音和其他由于布线引起的操作问题。此系列产品支持宽输入电压范围(0.65V至6.0V),能够为需要内部固定输出电压(2.2V至5.5V)的应用提供支持。用户可以选择PWM控制(XCL102系列)或自动PWM/PFM切换控制(XCL103系列)。

    2. 技术参数


    - 输入电压范围:工作保持电压 0.65V~6.0V,启动电压 0.9V~6.0V
    - 固定输出电压:2.2V ~ 5.5V(0.1V增量)
    - 振荡频率:3.0MHz(±20%)
    - 输入电流:0.8A
    - 输出电流:VOUT=5.0V,VBAT=3.3V时为500mA(典型值),VOUT=3.3V,VBAT=1.8V时为350mA(典型值)
    - 控制模式选择:PWM(XCL102系列)或自动PWM/PFM(XCL103系列)
    - 负载瞬态响应:VOUT=3.3V,VBAT=1.8V时,IOUT=1mA→200mA,最大100mV变化
    - 保护电路:过流限制(积分锁定方法)、输出短路保护
    - 软启动功能:集成
    - 负载断开功能:集成(D型)
    - 输出电容器:陶瓷电容器
    - 工作环境温度:-40℃~+85℃
    - 封装形式:CL-2025-02
    - 环保认证:符合欧盟RoHS标准,无铅

    3. 产品特点和优势


    - 紧凑设计:采用微型封装(2.0mm×2.5mm),适用于空间受限的应用场景。
    - 高效率:内置电感减少了噪音和电路复杂度,提高系统整体效率。
    - 宽输入电压范围:支持0.65V到6.0V的宽输入电压范围,确保在各种应用场景中的稳定性。
    - 自动PWM/PFM切换控制:用户可以根据负载需求选择PWM或PFM控制模式,实现最优功耗和性能平衡。
    - 负载瞬态响应好:快速响应负载变化,保证输出电压稳定。
    - 环保材料:符合RoHS标准,采用无卤素、无锑材料,绿色环保。

    4. 应用案例和使用建议


    - 便携式设备:适用于手机、平板电脑等需要低功耗高效能的应用。
    - 美容健康设备:适用于电动牙刷、按摩仪等低功耗且需要稳定电源的应用。
    - 可穿戴设备:如智能手表、健身手环等对体积和功耗要求较高的设备。
    - 游戏与爱好:适用于模型、RC车等需要长时间运行的娱乐设备。
    - PC外设:适用于笔记本电脑、打印机等需要稳定电源供电的设备。
    使用建议:
    - 在设计电路时,选择适当的外部电容器,建议使用陶瓷电容器以减少ESR的影响。
    - 当输入电压大于等于2V且输出电压大于等于3.5V,且负载电流超过200mA时,建议并联使用多个器件以降低功耗。

    5. 兼容性和支持


    XCL102/XCL103系列支持与各类常见电子元器件和设备兼容。制造商提供了详细的技术文档和支持服务,帮助用户快速上手并解决可能遇到的问题。

    6. 常见问题与解决方案


    - Q1: 输出电压不稳定怎么办?
    - A1: 检查外部电容是否选择合适,更换为陶瓷电容器,并调整外部电阻以匹配所需的输出电压。

    - Q2: 过热如何处理?
    - A2: 使用散热片或改进散热设计,确保器件工作在规定的温度范围内。

    - Q3: 开关频率不稳定?
    - A3: 检查外部电路是否存在干扰,使用屏蔽线或接地良好的电缆来减少干扰。

    7. 总结和推荐


    XCL102/XCL103系列同步升压微DC/DC转换器凭借其紧凑的设计、宽输入电压范围、高效率以及广泛的适用性,成为众多电子设备的理想选择。该产品特别适合便携式设备、可穿戴设备、医疗设备等对体积、功耗和稳定性有较高要求的应用场景。强烈推荐该产品用于需要高效、稳定电源的应用中。

XCL102D503CR-G参数

参数
最小输出电压 4.9V
最大输入电压 6V
最小输入电压 900mV
开关频率 3MHz
最大输出电压 4.9V~5.1V
拓扑 Boost
功能 -
同步整流器 -
输出数量 1
输出类型 Fixed
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL102D503CR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL102D503CR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL102D503CR-G XCL102D503CR-G数据手册

XCL102D503CR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.4912
10+ ¥ 10.55
50+ ¥ 9.4528
100+ ¥ 9.4528
250+ ¥ 9.284
500+ ¥ 9.284
1000+ ¥ 9.1152
2500+ ¥ 9.1152
库存: 1824
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.49
