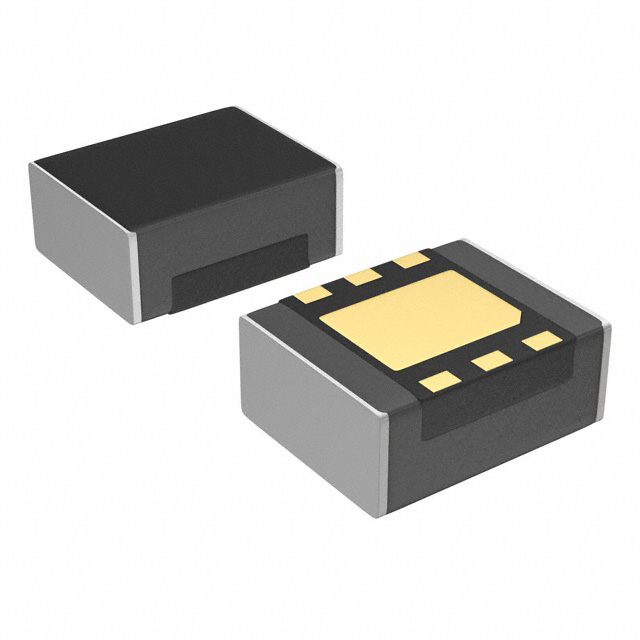

XCL103E553CR-G

产品分类: DC-DC稳压器
产品描述: 1 5.5V 6V 650mV CL-2025-02 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535896
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL103E553CR-G

XCL103E553CR-G概述


    产品简介


    XCL102/XCL103系列 是一款同步升压型微型DC/DC转换器(micro DC/DC),将电感器和控制IC集成在一个超小型封装(尺寸为2.0mm×2.5mm,高1.0mm)内。这种设计仅需外部连接两个电容器即可配置一个稳定的升压电源。内置电感简化了电路设计,减少了噪音及其他因线路布局引起的运行问题。该系列产品的工作电压范围为0.65V至6.0V,支持内部固定输出电压(2.2V至5.5V)。可以通过选择PWM控制(XCL102)或自动切换PWM/PFM控制(XCL103)来满足不同的需求。XCL102D/XCL103D型号在待机模式下具备快速放电电荷功能,而XCL102/XCL103E型号则能够驱动实时时钟等设备。

    技术参数


    - 输入电压范围:启动电压0.9V至6.0V,工作保持电压0.65V至6.0V
    - 固定输出电压:2.2V至5.5V(0.1V递增)
    - 振荡频率:3.0MHz
    - 输入电流:0.8A
    - 输出电流:5.0V时为450mA,1.8V时为280mA
    - 负载瞬态响应:在3.3V、1.8V时100mV(1mA到200mA)
    - 保护电路:过流限制(积分锁定方法)、输出短路保护
    - 功能:软启动、负载断开(D型)、输出电容自动放电(D型)、旁路开关(E型)
    - 操作温度范围:-40℃至85℃
    - 封装形式:CL-2025-02
    - 环保标准:符合欧盟RoHS指令,无铅

    产品特点和优势


    XCL102/XCL103系列 的显著特点是将电感器与控制IC集成在一个紧凑的小型封装内,极大地简化了电路设计,降低了整体制造成本。其宽广的工作电压范围使其适用于各种便携式设备、美容健康设备、可穿戴设备及PC外设等领域。此外,通过提供软启动、输出电容自动放电等功能,确保了设备在启动和运行过程中具有良好的稳定性。XCL103型号还具备PWM/PFM自动切换控制,进一步提高了效率。

    应用案例和使用建议


    XCL102/XCL103系列 在多种应用场景中表现出色。例如,在便携式设备中,它可以高效地将低电压电池升压,为设备供电。在美容健康设备中,可以用于驱动LED灯或其他需要高功率输出的组件。对于游戏和玩具设备,它的快速响应和低功耗特性使其成为理想的选择。在PC外设方面,如无线键盘和鼠标,它可以帮助延长电池寿命。
    使用建议:
    1. 并联使用:当输入电压大于2V且输出电压大于3.5V,负载电流超过200mA时,应考虑并联使用多个XCL102/XCL103系列器件以提高稳定性和可靠性。
    2. 选择合适的电容:根据使用条件(如环境温度、输入和输出电压)选择合适的陶瓷电容器,避免使用ESR值较大的钽电容或低ESR电解电容,以免影响稳定性。

    兼容性和支持


    XCL102/XCL103系列 可与其他常见的电子元件和设备兼容,但不建议将VOUT端直接连接到其他电源的输出端。制造商提供了详细的技术支持和维护服务,包括故障排除指南和软件更新。

    常见问题与解决方案


    问题1:启动困难
    解决方案:检查输入电压是否在启动电压范围内(0.9V至6.0V);如果使用非陶瓷电容,请更换为陶瓷电容。
    问题2:负载瞬态响应差
    解决方案:确认负载变化范围在正常工作范围内,并适当调整电感值。
    问题3:出现过热现象
    解决方案:检查散热设计是否合理,必要时增加散热片或更改封装形式。

    总结和推荐


    总体而言,XCL102/XCL103系列 微型DC/DC转换器在设计上简洁高效,能够广泛应用于便携式设备、美容健康设备、可穿戴设备等多个领域。其独特的技术和丰富的功能使其在市场上具备较强的竞争力。因此,我们强烈推荐这一产品给对高效、紧凑和可靠的电源解决方案有需求的工程师和设计师。

XCL103E553CR-G参数

参数
输出数量 1
最大输入电压 6V
开关频率 -
功能 -
最大输出电压 5.5V
最小输入电压 650mV
最小输出电压 -
输出类型 -
同步整流器 -
拓扑 -
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL103E553CR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL103E553CR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL103E553CR-G XCL103E553CR-G数据手册

XCL103E553CR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.4436
10+ ¥ 12.5218
50+ ¥ 11.6871
100+ ¥ 11.4784
250+ ¥ 11.4784
500+ ¥ 11.2697
1000+ ¥ 11.2697
2500+ ¥ 11.2697
库存: 937
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.44
