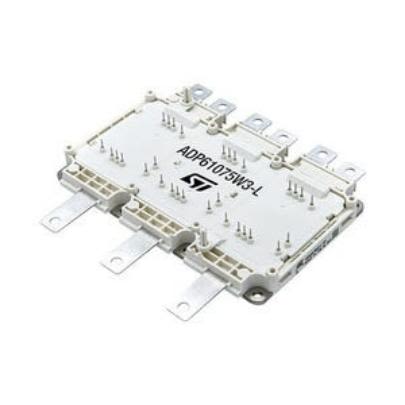

ADP61075W3-L

产品分类: 碳化硅场效应管
厂牌: STMICROELECTRONICS
产品描述: 1.312μC@ 18V 869W 36.07nF@ 400V 1.6mΩ@ 18V 623A 750V 22V 贴片安装
供应商型号: M-ADP61075W3-L
供应商: Future
标准整包数: 1
STMICROELECTRONICS 碳化硅场效应管 ADP61075W3-L

ADP61075W3-L概述


    产品简介


    ACEPACK DRIVE 是一款专为混合动力和电动汽车牵引逆变器设计的紧凑型六管模块,基于第三代硅碳化物(SiC)功率MOSFET技术,由意法半导体(STMicroelectronics)推出。它以其卓越的性能和可靠性,在高功率密度、低开关损耗和高效率方面表现优异。此产品适用于电动车辆的主要逆变器,能够显著提升能源利用效率,延长电池续航里程。

    技术参数


    以下是ACEPACK DRIVE的关键技术参数:
    | 参数 | 值 | 单位 |
    |
    | 击穿电压 | 750 | V |
    | 典型RDS(on) | 1.20 | mΩ |
    | 最大工作结温 | 175 | °C |
    | 绝缘电压(1秒) | 4.2 | kV |
    | 连续漏极电流 | 623 | A |
    | 热阻(Junction-to-fluid) | 0.105 | °C/W |
    | 总门极电荷(Qg) | 1312 | nC |
    其他重要特性包括:
    - 采用Si3N4陶瓷基板以提高热性能;
    - SiC MOSFET芯片焊接于基板上,以提升寿命;
    - 集成了三个NTC温度传感器,确保精准的温度监控;
    - 支持直接液体冷却(pin-fin结构),降低热阻。

    产品特点和优势


    ACEPACK DRIVE 的关键特点包括:
    1. 高性能材料:采用SiC技术,具备极低的导通电阻(RDS(on))和快速开关速度,可显著减少开关损耗。
    2. 高可靠性:额定工作结温高达175°C,同时通过AQG 324认证,适用于极端工作条件。
    3. 高功率密度:紧凑的设计结合液体冷却技术,实现了更高功率输出。
    4. 长期稳定性:通过SiC MOSFET芯片的焊接技术,提高了使用寿命。
    5. 集成温度监控:三个NTC传感器确保模块运行状态透明可控。
    这些特性使其成为电动汽车领域的重要选择,能够在提高效率的同时减少对电池的依赖。

    应用案例和使用建议


    ACEPACK DRIVE主要用于电动车辆的主逆变器,其典型应用场景如下:
    1. 电动车牵引逆变器:实现高效能量转换和管理。
    2. 高功率电机驱动:为需要高频率切换的应用提供支持。
    使用建议:
    - 确保使用适当的冷却液(如水和乙二醇的混合物)来保持最佳工作温度。
    - 在设计PCB布局时,需注意与ACEPACK模块的引脚对应关系,确保压接连接稳定可靠。
    - 利用曲线图优化开关参数(如门极电阻值),从而最小化开关能量损耗。

    兼容性和支持


    ACEPACK DRIVE具有良好的兼容性,与多种驱动板和控制单元适配良好。意法半导体提供详尽的技术支持,包括:
    - 完整的数据手册和技术文档;
    - 装配指南(TN1412);
    - 本地销售团队的实时支持。
    此外,该模块符合汽车级标准,支持长周期使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块过热 | 确保冷却液流量满足要求;优化热设计。 |
    | 开关频率异常 | 调整门极电阻值至推荐范围;检查电路连接。 |
    | 温度传感器失灵 | 检查传感器连接线路,必要时更换传感器。 |

    总结和推荐


    ACEPACK DRIVE是一款针对电动汽车市场的高可靠性、高性能功率模块,其低导通电阻和高耐温能力使其非常适合现代电动车主逆变器。凭借先进的SiC技术、集成温度监测和液体冷却系统,该模块展现出强大的市场竞争力。我们强烈推荐此产品用于电动车辆牵引逆变器,其出色的性能将帮助制造商实现更高的效率和更低的成本。
    推荐指数:★★★★★

ADP61075W3-L参数

参数
击穿电压 -
Idss-饱和漏极电流 -
Vgs-栅源极电压 22V
FET类型 -
栅极电荷 1.312μC@ 18V
配置 -
Id-连续漏极电流 623A
最大功率耗散 869W
Ciss-不同 Vds 时的输入最大电容 36.07nF@ 400V
通道数量 -
Vds-漏源极击穿电压 750V
Vgs(th)-栅源极阈值电压 -
最大功率 -
Rds(On)-漏源导通电阻 1.6mΩ@ 18V
安装方式 贴片安装
