L7986TATR

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: Buck No 250KHz~1MHz Adjustable 1 38V 600mV 38V 4.5V SOP 贴片安装 4.9mm(长度)*6mm(宽度)
供应商型号: 4036117
供应商: 海外现货
标准整包数: 1

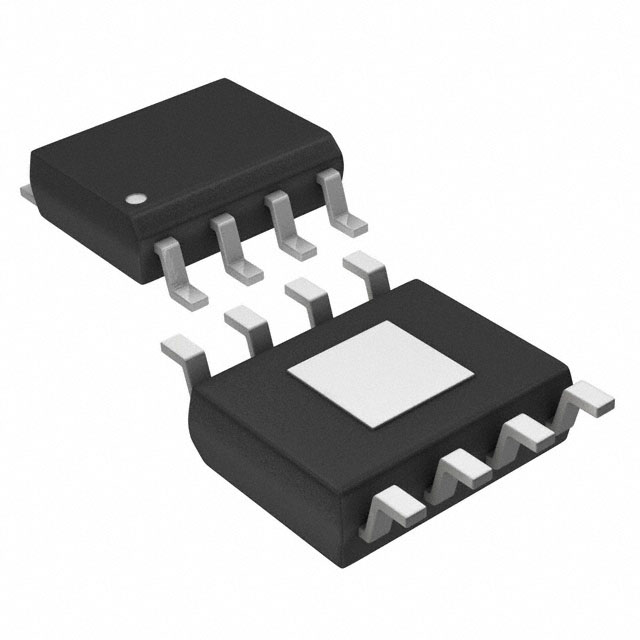

STMICROELECTRONICS DC-DC稳压器 L7986TATR

L7986TATR概述


    产品简介


    L7986TA 是一款降压开关稳压器,内置嵌入式功率MOSFET,能够提供最高3A的直流输出电流。其主要功能是为各种应用提供稳定的电源,适用于汽车、工业、网络、计算机以及LED驱动等领域。这款稳压器具有多种特性,旨在提高系统的稳定性和效率,满足广泛的电力需求。

    技术参数


    - 输出电流:3A(最小值)
    - 输入电压范围:4.5V 至 38V
    - 输出电压可调范围:0.6V 至 VIN
    - 开关频率:250kHz(默认),可调至1MHz
    - 内部软启动和使能功能
    - 低功耗操作:低占空比下可实现100%占空比
    - 过流和过热保护
    - 封装类型:HSOP8
    - 工作温度范围:-40°C 至 125°C

    产品特点和优势


    L7986TA 的独特功能包括高输出电流能力、宽输入电压范围以及灵活的输出电压调整能力。它通过内部软启动电路避免了启动时的大电流冲击,同时具备强大的过流和过热保护机制,确保长期可靠运行。此外,其高效率设计和简单的外部元件选择使得该稳压器在各类应用场景中表现出色。

    应用案例和使用建议


    应用案例
    L7986TA 广泛应用于汽车音响系统、车用信息娱乐系统、PLD(可编程逻辑器件)、FPGA(现场可编程门阵列)充电器、XDSL(数字用户线路)模块、调制解调器、光学存储设备、硬盘驱动器和打印机等领域。例如,在汽车音响系统中,它可以为音频放大器提供稳定的电源;在工业控制中,它可以为PLD和FPGA供电,确保系统稳定运行。
    使用建议
    1. 输入电容选择:根据手册建议选择合适的输入电容,以保持稳定的输入电压。
    2. 电感选择:选择合适的电感,以确保输出电压的稳定。
    3. 补偿网络:根据不同的输出电容ESR选择合适的补偿网络,确保系统的稳定性。
    4. 布局考虑:合理布置电路板,尽量缩短电源路径,减少电磁干扰。

    兼容性和支持


    L7986TA 可与其他标准电子元件兼容,支持通过 FS 引脚调整开关频率。厂商提供了详尽的技术文档和支持,包括在线论坛和客户服务中心,帮助用户解决任何技术问题。

    常见问题与解决方案


    1. 问题:开机后无输出。
    - 解决方案:检查 EN 引脚是否连接正确,确认是否有足够的输入电压。
    2. 问题:输出电压不稳定。
    - 解决方案:检查输出电容是否符合要求,必要时调整补偿网络。
    3. 问题:系统过热。
    - 解决方案:检查散热片是否安装到位,确保系统有足够的散热空间。

    总结和推荐


    L7986TA 是一款高性能、高可靠性、广泛应用的降压开关稳压器。其丰富的特性、出色的性能使其成为许多应用场景的理想选择。如果需要一个高效稳定的电源解决方案,强烈推荐使用 L7986TA。

L7986TATR参数

参数
同步整流器 No
最小输入电压 4.5V
功能 Step-Down
最小输出电压 600mV
最大输入电压 38V
最大输出电压 38V
输出数量 1
开关频率 250KHz~1MHz
输出类型 Adjustable
拓扑 Buck
长*宽*高 4.9mm(长度)*6mm(宽度)
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

L7986TATR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L7986TATR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS DC-DC稳压器 STMICROELECTRONICS L7986TATR L7986TATR数据手册

L7986TATR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.546
10+ ¥ 14.9481
25+ ¥ 14.3501
50+ ¥ 13.3935
100+ ¥ 13.1543
250+ ¥ 13.1543
500+ ¥ 12.9151
1000+ ¥ 12.9151
库存: 3465
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.54
